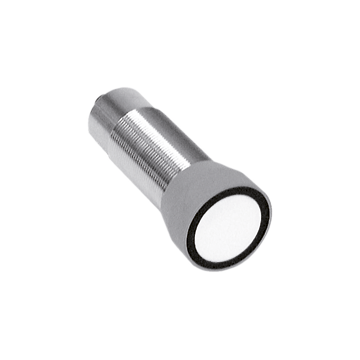

UB4000-30GM-H3-V1 - 130476
Czujnik ultradźwiękowy firmy Pepperl+Fuchs
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
1 172,00 zł
1 441,56 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
24
Producent
PEPPERL+FUCHS
Opisy produktu
Podstawowe parametry | ||
---|---|---|
Zakres pomiarowy | 200 ... 4000 mm | |
Ustawialny zakres | 240 ... 4000 mm | |
Strefa niewykrywania | 0 ... 200 mm 1) | |
Obiekt dla którego określano strefy pomiarowe | 100 mm x 100 mm | |
Częstotliwość przetwornika | około 85 kHz | |
Parametry elektryczne | ||
Napięcie zasilania | 10 ... 30 V DC , ripple 10 %SS | |
Konsumpcja bez obciążenia | ≤ 30 mA | |
Wejście | ||
Typ wejścia | 1 wejście impulsowe dla impulsu nadajnika (zegar) poziom logicznego "0" (aktywny): < 5 V (UB > 15 V) poziom logicznej "1" (nieaktywny): > 10 V ... +UB (UB > 15 V) poziom logicznego "0" (aktywny): < 1/3 UB (10 V < UB < 15 V) poziom logicznej "1" (nieaktywny): > 2/3 UB ... +UB (10 V < UB < 15 V) |
|
Długość impulsu | 40 ... 600 µs (typ. 500 µs) 2) | |
Długość pauzy | ≥ 50 x długość impulsu | |
Impedancja | 10 kOhm wewnętrzny podłączony do +UB | |
Wyjście | ||
Typ wyjścia | 1 wyjście impulsowe dla czasu echa, odporne na zwarcie OC PNP z rezystorem = 22 kOhm poziom "0" (no echo): -UB poziom "1" (detekcja echa): ≥ (+UB-2 V) |
|
Max. obciążenie wyjścia | 15 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem | |
Dryft temperaturowy | czas propagacji echa: 0.17 % / K | |
Aprobaty i certyfikaty | ||
UL approval | cULus Listed, podstawowe aprobaty i dopuszczenia | |
CSA approval | cCSAus Listed, podstawowe aprobaty i dopuszczenia | |
CCC approval | CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V | |
Warunki środowiskowe | ||
Temperatura otoczenia | -25 ... 85 °C (-13 ... 185 °F) | |
Temperatura składowania | -40 ... 85 °C (-40 ... 185 °F) | |
Specyfikacja mechaniczna | ||
Podłączenie elektryczne | konektor M12 x 1 , 4-pin | |
Stopień ochrony | IP67 | |
Materiał | ||
Obudowa | mosiądz niklowany, elementy z tworzywa: PBT | |
Materiał aktywnej membrany | mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa | |
Ciężar | 180 g |
