UB800-F12P-EP-V15 - 202065

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Wersja
Czujnik ultradźwiękowy
Wymiary/ Średnica
65x15x42 mm
Podłączenie elektryczne
konektor M12
Stopień ochrony
IP54
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Standardowe aplikacje
Zasilanie
10-30 VDC
Funkcja wyjścia
PNP/NPN NO lub NC
Strefa działania
sn=30-800 mm
Obudowa
Kostkowa

Podstawowe parametry
Zakres pomiarowy 30 ... 800 mm
Ustawialny zakres 50 ... 800 mm
Strefa niewykrywania 0 ... 30 mm
Obiekt dla którego określano strefy pomiarowe 100 mm x 100 mm
Częstotliwość przetwornika około 310 kHz
Czas odpowiedzi około 100 ms
Wskaźnik zadziałania
zielony LED Wskaźniki operacyjne
żółty LED przełączenie wyjścia
czerwony LED stałe: stop ustawiono punkt przełączenia
miganie: błąd
Parametry elektryczne
Napięcie zasilania 10 ... 30 V DC , ripple 10 %SS
Konsumpcja bez obciążenia ≤ 25 mA
Wejście / Wyjście
Synchronizacja 1 połączenie synchronizujące, dwukierunkowy
poziom logicznego "0": -UB...+1 V
poziom logicznej "1": +4 V...+UB
impedancja wejściowa: > 12 k?
impuls synchronizacji ≥ 100 µs, okres synchronizacji; ≥ 2 ms
Częstotliwość synchronizacji
Częstotliwość pracy max. 45 Hz
Praca multipleksowa ≤ 45/n Hz, n = ilość czujników
Wejście
Typ wejścia 1 wejście do regulacji szerokości wiązki
mała wiązka dźwięku: -UB ... +1 V
ustawiona na szeroki typ wiązki: +4 V ... +UB lub otwarte wejście
impedancja wejściowa: > 10 k?
opóźnienie przełączania: 1 s
Wyjście
Typ wyjścia Wyjście push-pull, zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją
Max. obciążenie wyjścia 200 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem
Spadek napięcia ≤ 3 V
Powtarzalność ≤ 1 %
Częstotliwość przełączania max. 4 Hz
Histereza 1 % ustawionego dystansu
Dryft temperaturowy ± 1.5 % od pełnego zakresu
Aprobaty i certyfikaty
UL approval cULus Listed, podstawowe aprobaty i dopuszczenia
CSA approval cCSAus Listed, podstawowe aprobaty i dopuszczenia
CCC approval CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V
Warunki środowiskowe
Temperatura otoczenia -15 ... 70 °C (5 ... 158 °F)
Temperatura składowania -40 ... 85 °C (-40 ... 185 °F)
Specyfikacja mechaniczna
Podłączenie elektryczne konektor M12 x 1 , 5-pin
Stopień ochrony IP54
Materiał
Obudowa Oprawa: mosiądz niklowany, odlew cynkowy
Elementy boczne: tworzywo wzmocnione włóknem szklanym
Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianki poliuretanowej; pokrywa z PBT
Ciężar 60 g

Rysunek techniczny

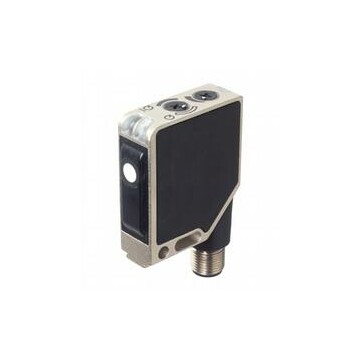

Zdjęcie poglądowe 202065 - UB800-F12P-EP-V15.jpg
Karta katalogowa 202065 - UB800-F12P-EP-V15.pdf
