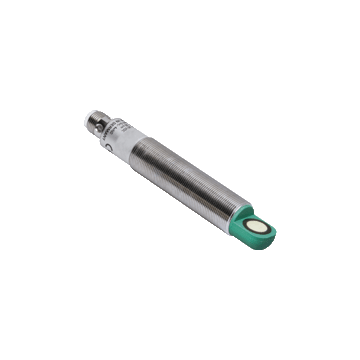

UC1000-18GM90A-E2-IO-V1 - 228396
Czujnik ultradźwiękowy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC1000-18GM90A-E2-IO-V1
- IO-Link interface for service and process data
- Switching output
- Kompensacja temperatury
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 100 ... 1000 mm | |
| Zakres regulacji | 110 ... 1000 mm | |
| Martwe pasmo | 0 ... 100 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 200 kHz | |
| Opóźnienie odpowiedzi | około 100 ms | |
| Rozdzielczość | 1 mm | |
| Liniowość | boczny | |
| Nominalne oceny | ||
| Błąd liniowości | ≤ ± 2 mm | |
| Dryft temperaturowy | ≤ ± 2,5% | |
| Opóźnienie czasowe przed dostępnością | ≤ 120 ms | |
| Ograniczenie danych | ||
| Dopuszczalna długość kabla | max. 20 m | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | miga: IO-Link WŁĄCZONY | |
| LED żółty | on: obiekt w zakresie pomiarowym | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 24 V DC | |
| Napięcie robocze | 12 ... 30 V DC (w tym tętnienia) | |
| Sinusoida | ≤ 10% | |
| Prąd zasilania bez obciążenia | ≤ 50 mA | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| Przełączanie wyjścia | ||
| Typ wyjścia | 1 switch output PNP, NO (SIO mode) | |
| Prąd pracy | ≤ 200 mA, zabezpieczone przed zwarciem / przeciążeniem | |
| Częstotliwość przełączania | 5 Hz | |
| Spadek napięcia | ≤ 2 V. | |
| Prąd wyłączenia | ≤ 0.01 mA | |
| Opóźnienie włączenia | ≤ 100 ms | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Odporność na wstrząsy | 30 g, okres 11 ms | |
| Odporność na wibrację | 10 ... 55 Hz, Amplituda ± 1 mm | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
| Średnica obudowy | 18 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | mosiądz, niklowany | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa, pokrywa PBT | |
| Pozycja montażowa | dowolna pozycja | |
| Masa | 90 g | |
| Montaż | max. moment dokręcania: 60 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
