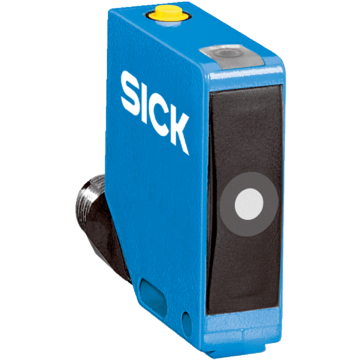

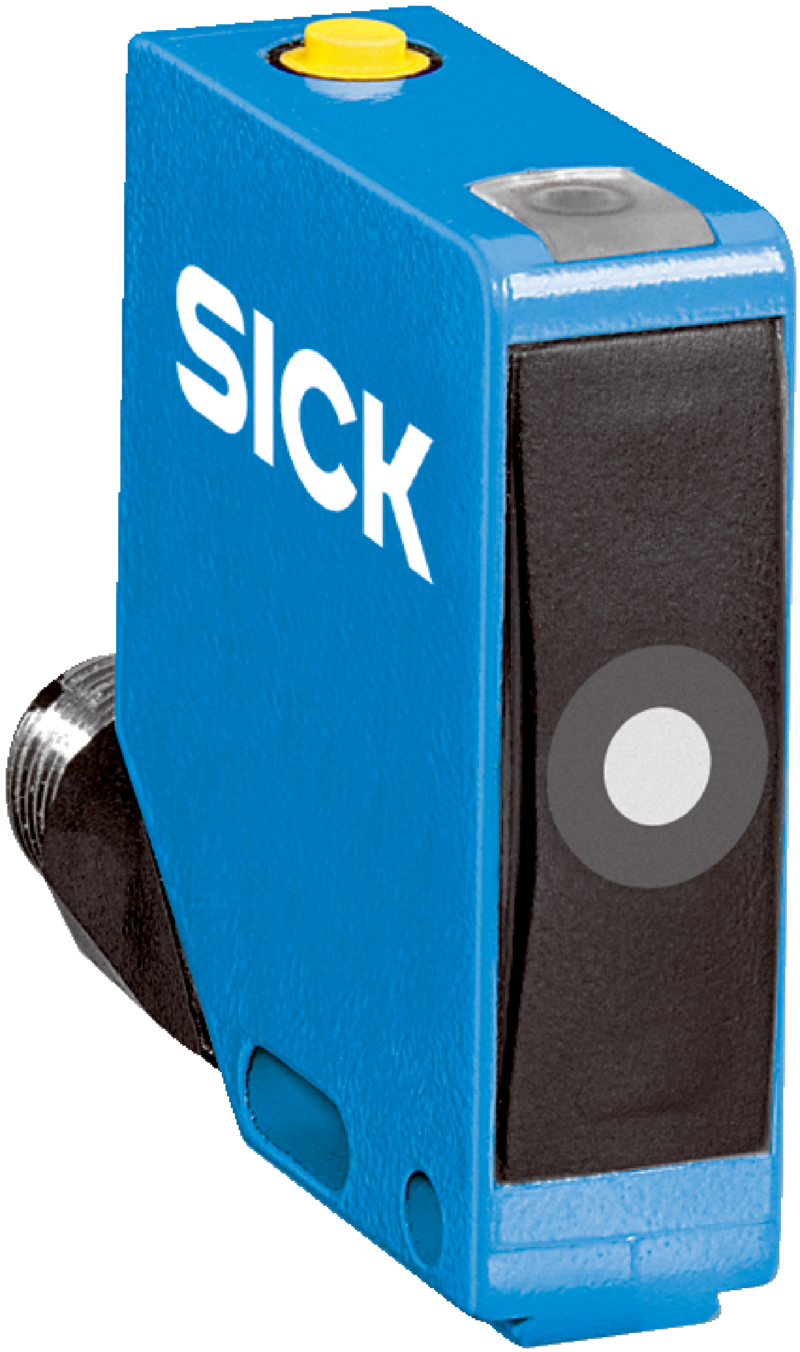

UC12-1123E - 6077702
Dalmierz ultradźwiękowy SICK z IO-Link, prostopadłościenny, zasięg 20–150 mm, ograniczenie 250 mm, 2 wyjścia push-pull, rozdzielczość ?0,1 mm, czas odpowiedzi 8 ms, kompensacja temperatury, IP65/IP67.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Dalmierze ultradźwiękowe, UC12, UC12-1123E, Interfejs komunikacyjny: IO-Link, Zasięg roboczy, zasięg graniczny: 20 mm ... 150 mm, 250 mm, Typ przyłącza: Wtyk, M12, 4-biegunowy, Wylot nadajnika: Prosty, Czas odpowiedzi: 30 ms, Wyjście cyfrowe: 2 x Push-Pull: PNP/NPN, Interfejs komunikacyjny – szczegóły: IO-Link V1.1
Cechy | ||
---|---|---|
Zasięg roboczy, zasięg graniczny | 20 mm ... 150 mm, 250 mm | |
Obiekt pomiaru | Obiekty naturalne | |
Rozdzielczość | ≥ 0,1 mm | |
Powtarzalności | ± 0,15 % | |
Dokładność pomiaru | ± 1 % | |
Kompensacja temperatury | Tak | |
Czas odpowiedzi | 30 ms | |
Częstotliwość przełączania | 25 Hz | |
Czas odpowiedzi | 8 ms | |
Częstotliwość ultradźwięków (typowa) | 380 kHz | |
Zakres odczytu (typowy) | Patrz wykresy | |
Funkcja dodatkowa | Możliwe do ustawienia tryby pracy: odległość od obiektu (DtO) / okno przełączania (Wnd) / obiekt pomiędzy czujnikiem a tłem (ObSB), wyjście cyfrowe z funkcją uczenia, przycisk(i) uczenia (Teach-in) (z możliwością dezaktywacji), Przywracanie ustawień fabrycznych | |
Interfejsy | ||
IO-Link | ||
Funkcja | Dane procesu, Parametryzacja, Diagnostyka, Dostępność danych | |
Wyjście cyfrowe | ||
Liczba | 2 | |
Rodzaj | Push-Pull: PNP/NPN | |
Funkcja | Komplementarne wyjścia cyfrowe (Q, Ǭ) | |
Maksymalny prąd wyjściowy IA | ≤ 500 mA | |
Histereza | 2 mm | |
Instalacja elektryczna | ||
Napięcie zasilające UB | DC 10 V ... 30 V | |
Pobór mocy | ≤ 1,2 W | |
Czas inicjalizacji | < 300 ms | |
Wskazanie | 1 x LED | |
Stopień ochrony | IP65 / IP67 | |
Klasa ochrony | III | |
Mechanika | ||
Wymiary (szer. x wys. x głęb.) | 15 mm x 48,8 mm x 43,5 mm | |
Budowa | Prostopadłościenny | |
Wylot nadajnika | Prosty | |
Materiał obudowy | Metal (Cynkowy odlew ciśnieniowy, Przetwornik ultradźwiękowy: pianka poliuretanowa, żywica epoksydowa z włóknem szklanym) | |
Masa | 75 g | |
Typ przyłącza | Wtyk, M12, 4-biegunowy | |
Dane dotyczące otoczenia | ||
Temperatura otoczenia podczas pracy | –25 °C ... +70 °C | |
Temperatura otoczenia podczas przechowywania | –40 °C ... +85 °C | |
Certyfikaty | ||
EU declaration of conformity | Tak | |
UK declaration of conformity | Tak | |
ACMA declaration of conformity | Tak | |
Moroccan declaration of conformity | Tak | |
China-RoHS | Tak | |
Certyfikat cULus | Tak | |
Klasyfikacje | ||
ECLASS 5.0 | 27270804 | |
ECLASS 5.1.4 | 27270804 | |
ECLASS 6.0 | 27270804 | |
ECLASS 6.2 | 27270804 | |
ECLASS 7.0 | 27270804 | |
ECLASS 8.0 | 27270804 | |
ECLASS 8.1 | 27270804 | |
ECLASS 9.0 | 27270804 | |
ECLASS 10.0 | 27270804 | |
ECLASS 11.0 | 27270804 | |
ECLASS 12.0 | 27272806 | |
ETIM 5.0 | EC001846 | |
ETIM 6.0 | EC001846 | |
ETIM 7.0 | EC001846 | |
ETIM 8.0 | EC001846 | |
UNSPSC 16.0901 | 41111960 | |
Dane dotyczące cła | ||
Masa jednostkowa | 0.105 kg | |
Masa jednostkowa netto | 0.105 kg | |
Jednostka objętości | 218.5 Cubic Centimetres (cm³) | |
Kraj pochodzenia | Niemcy |
