UC1500-F65-UE2R2-V15 - 235148

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Wersja
Czujnik ultradźwiękowy
Wymiary/ Średnica
125x46x64 mm
Podłączenie elektryczne
konektor M12
Stopień ochrony
IP65
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Zaawansowane aplikacje
Zasilanie
12-30 VDC
Funkcja wyjścia
0-10V + PNP/NO
Strefa działania
sn=200-1500 mm
Obudowa
Kostkowa

Podstawowe parametry
Zakres pomiarowy 200 ... 1500 mm
Ustawialny zakres 200 ... 1500 mm
Strefa niewykrywania 0 ... 200 mm
Obiekt dla którego określano strefy pomiarowe 20 mm x 20 mm
Częstotliwość przetwornika około 200 kHz
Klasyfikacja nominalna
Opóźnienie czasowe do gotowości 250 ms
Limit transmisji
Dopuszczalna długość przewodów max. 300 m
Wskaźnik zadziałania
zielony LED Zasilanie włączone
żółty LED stałe: wyjście przełącznika stanu przełączania
miganie: nie poprawne
Parametry elektryczne
Zakres napięcia zasilania 24 V DC
Napięcie zasilania 15 ... 30 V (w tym tętnienia)
W przedziale napięcia zasilania15 ... 20 V czułość zmniejsza się do 20% ... 0%
Falowanie ≤ 10 %
Konsumpcja bez obciążenia ≤ 60 mA
Wejście
Typ wejścia 1 Wejście funkcji
Wejście napięciowe ≤ Napięcie zasilania
Level stan niski : 0 ... 3 V
stan wysoki : ≥ 15 V
Wyjście przełączające
Typ wyjścia 1 wyjście przełączające PNP, NO
Ustawienia fabryczne 200 ... 1500 mm
Max. obciążenie wyjścia ≤ 300 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem
Spadek napięcia ≤ 3 V
Wyjście analogowe
Typ wyjścia 1 wyjście napięciowe 0 ... 10 V , sygnał narastający
Ustawienia fabryczne 200 ... 1500 mm
Liniowość błąd ≤ 1.5 %
Rezystor obciążenia > 2 k?
Zgodność ze standardami i dyrektywami
Deklaracja zgodności
Standardy EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
EN 60947-5-7:2003
IEC 60947-5-7:2003
Aprobaty i certyfikaty
UL approval cULus Listed, podstawowe aprobaty i dopuszczenia
CSA approval cCSAus Listed, podstawowe aprobaty i dopuszczenia
CCC approval CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V
Warunki środowiskowe
Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F)
Temperatura składowania -40 ... 85 °C (-40 ... 185 °F)
Odporność na wstrząsy 30 g , 11 ms cykl
Odporność na udary 10 ... 55 Hz , Amplituda ± 1 mm
Specyfikacja mechaniczna
Podłączenie elektryczne konektor plug M12 x 1 , 5-pin
Stopień ochrony IP65
Materiał
Obudowa PBT
Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa
Sposób montażu dowolny
Ciężar 500 g

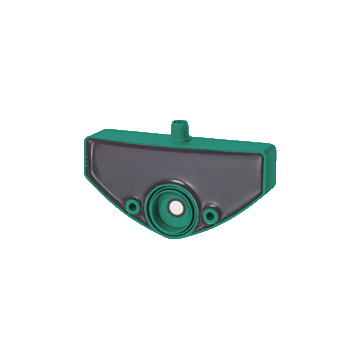

Zdjęcie poglądowe 235148 - UC1500-F65-UE2R2-V15.jpg
Rysunek techniczny
Karta katalogowa 235148 - UC1500-F65-UE2R2-V15.pdf
