UC2000-30GM-E6R2-T-V15 - 129691

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Wersja
Czujnik ultradźwiękowy
Wymiary/ Średnica
M30
Podłączenie elektryczne
konektor M12
Stopień ochrony
IP65
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Zaawansowane aplikacje
Zasilanie
10-30 VDC
Funkcja wyjścia
PNP/NO lub NC
Strefa działania
sn=80-2000 mm
Obudowa
Cylindyczna

Podstawowe parametry
Zakres pomiarowy 80 ... 2000 mm
Ustawialny zakres 120 ... 2000 mm
Strefa niewykrywania 0 ... 80 mm
Obiekt dla którego określano strefy pomiarowe 100 mm x 100 mm
Częstotliwość przetwornika około 175 kHz
Czas odpowiedzi 65 ms minimum
195 ms ustawienia fabryczne
Wskaźnik zadziałania
zielony LED stałe: Zasialnie włączone
miganie: według trybu lub funkcji programu obiekt wykryty
żółty LED 1 stałe: wyjście przełącznika stanu przełączania 1
miganie: programowanie
żółty LED 2 stałe: wyjście przełącznika stanu przełączania 2
miganie: programowanie
czerwony LED stałe: temperatura/wtyczka programu nie jest podłączona
miganie: błąd lub program nie wykrył obiektu
Temperatura/wejście uczące Temperatura kompensacji, programowany punkt przełączania, ustawienie funkcji wyjścia
Parametry elektryczne
Napięcie zasilania 10 ... 30 V DC , ripple 10 %SS
Konsumpcja bez obciążenia ≤ 50 mA
Interfejs
Typ interfejsu RS 232, 9600 Bit/s , brak parzystości, 8 bitów danych, 1 bit stopu
Wejście / Wyjście
Synchronizacja dwukierunkowy
poziom "0" -UB...+1 V
poziom "1": +4 V...+UB
impedancja wejściowa: > 12 KOhm
impuls synchronizacji ≥ 100 µs, okres synchronizacji; ≥ 2 ms
Częstotliwość synchronizacji
Częstotliwość pracy max. 30 Hz
Praca multipleksowa ≤ 30 Hz / n , n = ilość czujników , n ≤ 5
Wyjście
Typ wyjścia 2 wyjścia przełączające PNP, NO/NC, programowalne
Max. obciążenie wyjścia 200 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem
Spadek napięcia ≤ 2.5 V
Powtarzalność ≤ 0.1 % od pełnego zakresu
Częstotliwość przełączania ≤ 2.5 Hz
Histereza 1 % z ustawionego zakresu (ustawienia fabryczne), programowalne
Dryft temperaturowy ≤ 2 % od pełnego zakresu (z kompensacją temperatury)
≤ 0.2 %/K (bez kompensacji temperatury)
Aprobaty i certyfikaty
UL approval cULus Listed, podstawowe aprobaty i dopuszczenia
CSA approval cCSAus Listed, podstawowe aprobaty i dopuszczenia
CCC approval CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V
Warunki środowiskowe
Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F)
Temperatura składowania -40 ... 85 °C (-40 ... 185 °F)
Specyfikacja mechaniczna
Podłączenie elektryczne konektor M12 x 1 , 5-pin
Stopień ochrony IP65
Materiał
Obudowa stal nierdzewna (1.4305 / AISI 303)
elementy z tworzywa: PBT
Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa
Ciężar 180 g

Rysunek techniczny

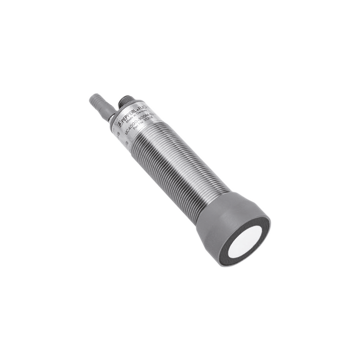

Zdjęcie poglądowe 129691 - UC2000-30GM-E6R2-T-V15.jpg
Karta katalogowa 129691 - UC2000-30GM-E6R2-T-V15.pdf
