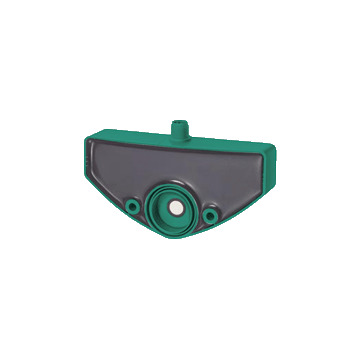

UC2500-F65-UE2R2-V15 - 235149
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, obudowa kostkowa 125x46x64 mm, sn=250-2500 mm, 0-10V + PNP/NO, zasilanie 12-30 VDC, konektor M12, IP65, wybór szerokości wiązki, kompensacja temperatury
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
12
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC2500-F65-UE2R2-V15
- Wskazanie poziomu
- 1 wyjście analogowe, źródło napięcia 0-10 V.
- 1 wyjście przełączające
- Programowalny za pomocą interfejsu (patrz akcesoria) i SONPROG
- Opcje synchronizacji
- Kompensacja temperatury
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 250 ... 2500 mm | |
Zakres regulacji | 250 ... 2500 mm | |
Martwe pasmo | 0 ... 250 mm | |
Standardowa tarcza celownicza | 100 mm x 100 mm | |
Częstotliwość przetwornika | około 120 kHz | |
Nominalne oceny | ||
Opóźnienie czasowe przed dostępnością | 250 ms | |
Ograniczenie danych | ||
Dopuszczalna długość kabla | max. 300 m | |
Wskaźniki / środki operacyjne | ||
LED zielony | Zasilanie włączone | |
LED żółty | stałe: wyjście przełączające stan przełączania miganie: niedostosowanie |
|
Specyfikacje elektryczne | ||
Znamionowe napięcie robocze | 24 V DC | |
Napięcie robocze | 15 ... 30 V (w tym tętnienie) W przedziale napięcia zasilania 15 ... 20 V czułość zmniejszona do 20% ... 0% |
|
Sinusoida | ≤ 10% | |
Prąd zasilania bez obciążenia | ≤ 60 mA | |
Wejście | ||
Rodzaj wejścia | 1 wejście funkcji | |
Napięcie wejściowe | ≤ Napięcie robocze | |
Poziom | niski poziom: 0 ... 3 V wysoki poziom: ? 15 V. |
|
Przełączanie wyjścia | ||
Typ wyjścia | 1 przełącznik wyjście PNP, NO | |
Ustawienia domyślne | 250 ... 2500 mm | |
Prąd pracy | ≤ 300 mA, zabezpieczone przed zwarciem / przeciążeniem | |
Spadek napięcia | ≤ 3 V. | |
Wyjście analogowe | ||
Typ wyjścia | 1 napięcie wyjściowe 0 ... 10 V, narastająca rampa | |
Ustawienia domyślne | 250 ... 2500 mm | |
Błąd liniowości | ≤ 1.5 % | |
Rezystor obciążenia | > 2 kΩ | |
Zgodność ze standardami i dyrektywami | ||
Standardowa zgodność | ||
Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, EN 60947-5-7:2003, IEC 60947-5-7:2003 | |
Aprobaty i certyfikaty | ||
Aprobata UL | Lista cULus, cel ogólny | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
Odporność na wstrząsy | 30 g, okres 11 ms | |
Odporność na wibrację | 10 ... 55 Hz, Amplituda ± 1 mm | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | Wtyczka M12 x 1, 5 pinów | |
Stopień ochrony | IP65 | |
Materiał | ||
Obudowa | PBT | |
Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
Pozycja montażowa | dowolna pozycja | |
Masa | 500 g |
System | Classcode |
---|---|
ECLASS 13.0 | 27272803 |
ECLASS 12.0 | 27272803 |
ECLASS 11.0 | 27272803 |
ECLASS 10.0.1 | 27272803 |
ECLASS 9.0 | 27272803 |
ECLASS 8.0 | 27272803 |
ECLASS 5.1 | 27272803 |
ETIM 9.0 | EC001849 |
ETIM 8.0 | EC001849 |
ETIM 7.0 | EC001849 |
ETIM 6.0 | EC001849 |
ETIM 5.0 | EC001849 |
UNSPSC 12.1 | 41111960 |
