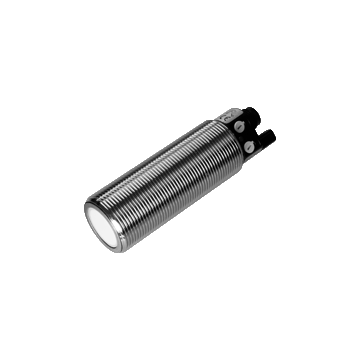

UC3500-30GM70-UE2R2-V15 - 238393

Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, średnica M30, sn=200-3500 mm, 0-10V + PNP/NPN NO lub NC, zasilanie 12-30 VDC, konektor M12, IP65, odpowiedź = 2Hz, synchronizacja, wybór szerokości wiązki, kompensacja temperatury

UC3500-30GM70-UE2R2-V15 - 238393

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

1 881,00 zł

2 313,63 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa

Opisy produktu

Podstawowe parametry
Zakres pomiarowy 200 ... 3500 mm
Ustawialny zakres 300 ... 3500 mm
Strefa niewykrywania 0 ... 200 mm
Obiekt dla którego określano strefy pomiarowe 100 mm x 100 mm
Częstotliwość przetwornika około 120 kHz
Czas odpowiedzi ≤ 150 ms
Klasyfikacja nominalna
Dryft temperaturowy ≤ ± 1.5 % od pełnego zakresu
Wskaźnik zadziałania
żółty LED wyjście przełącznika stanu przełączania
zielony LED/żółty żółty: obiekt w zakresie
zielony: przycisk uczący
Potencjometr ustawialne wyjście przełączające
Parametry elektryczne
Napięcie zasilania 20 ... 30 V DC (w tym tętnienia)
Konsumpcja bez obciążenia ≤ 50 mA
Interfejs
Typ interfejsu Podczerwień
Wejście / Wyjście
Wejście / Typ wyjścia 1 połączenie synchronizacyjne, dwukierunkowe (ustawienie fabryczne: tryb synchronizacji) / wejście uczące
poziom "0" ≤ 3 V
poziom "1" ≥ 15 V
Impedancja wejścia typ. 900 ?
Ilość czujników max. 10
Wyjście przełączające
Typ wyjścia 1 wyjście przełączające PNP, NO ( NC kontakt programowalne )
Ustawienia fabryczne 300 ... 3500 mm ( ustawialne za pomocą potencjometru )
Powtarzalność ± 5 mm
Max. obciążenie wyjścia 300 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem
Częstotliwość przełączania ≤ 2 Hz
Histereza przełączania 35 mm ( programowalne )
Spadek napięcia ≤ 3 V
prąd poza zakresem ≤ 10 µA
Wyjście analogowe
Typ wyjścia 1 wyjście napięciowe 0 ... 10 V , rosnące / opadające programowalne
Ustawienia fabryczne sygnał rosnący; ustawiony limit A1: 300 mm ; ustawiony limit A2: 3500 mm
Rezystor obciążenia ≥ 2 k?
Aprobaty i certyfikaty
UL approval cULus Listed, podstawowe aprobaty i dopuszczenia
CSA approval cCSAus Listed, podstawowe aprobaty i dopuszczenia
CCC approval CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V
Warunki środowiskowe
Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F)
Temperatura składowania -40 ... 85 °C (-40 ... 185 °F)
Specyfikacja mechaniczna
Podłączenie elektryczne konektor M12 x 1 , 5-pin
Stopień ochrony IP65
Materiał
Obudowa mosiądz niklowany
Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa
Ciężar 140 g
Rodzaj obudowy Obudowa cylindryczna
