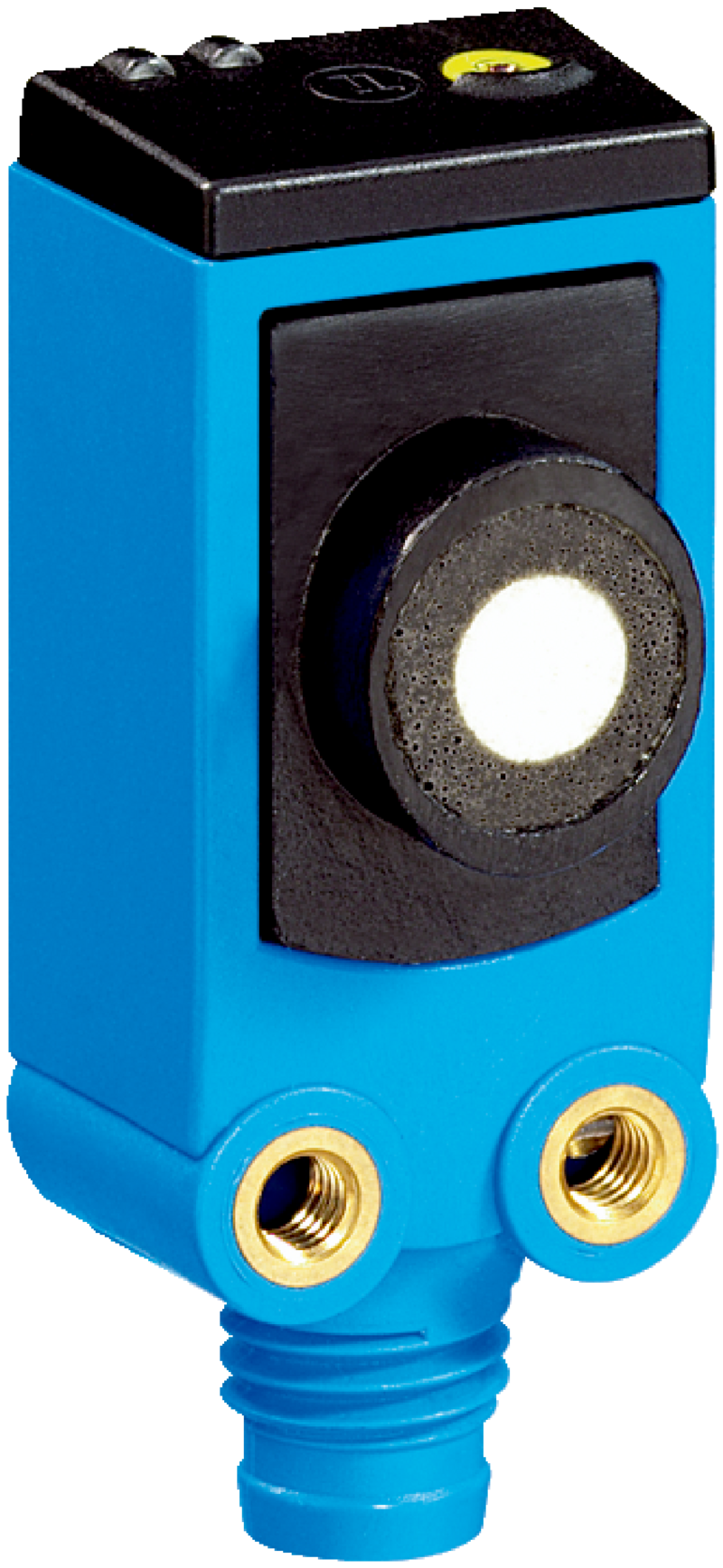

UC4-13341S01 - 6049509
Dalmierz ultradźwiękowy SICK, zakres 13–250 mm, wyjście PNP, obudowa prostopadłościenna, rozdzielczość ?0,1 mm, czas reakcji 5 ms, ochrona IP65/IP67, kompensacja temperatury pracy.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Dalmierze ultradźwiękowe, UC4, UC4-13341S01, Interfejs komunikacyjny: -, Zasięg roboczy, zasięg graniczny: 13 mm ... 150 mm, 250 mm, Typ przyłącza: Wtyk, M8, 3-pinowy, Wylot nadajnika: Prosty, Czas odpowiedzi: 10 ms, Wyjście cyfrowe: 1 x PNP
Cechy | ||
---|---|---|
Zasięg roboczy, zasięg graniczny | 13 mm ... 150 mm, 250 mm | |
Obiekt pomiaru | Obiekty naturalne | |
Rozdzielczość | ≥ 0,1 mm | |
Powtarzalności | ± 0,15 % | |
Dokładność pomiaru | ± 1 % | |
Czas odpowiedzi | 10 ms | |
Częstotliwość przełączania | 100 Hz | |
Czas odpowiedzi | 5 ms | |
Częstotliwość ultradźwięków (typowa) | 380 kHz | |
Zakres odczytu (typowy) | Patrz wykresy | |
Funkcja dodatkowa | Ustawiane tryby pracy: punkt przełączania (DtO) / okno przełączania/tło (ObSB), wyjście cyfrowe z funkcją uczenia, odwracalne wyjście cyfrowe, przycisk(i) uczenia (Teach-in) (z możliwością dezaktywacji), Przywracanie ustawień fabrycznych | |
Charakterystyka bezpieczeństwa technicznego | ||
MTTFD | 101 lat(a) | |
DCavg | 0% | |
Interfejsy | ||
Wyjście cyfrowe | ||
Liczba | 1 | |
Rodzaj | PNP | |
Maksymalny prąd wyjściowy IA | ≤ 200 mA | |
Histereza | 2 mm | |
Instalacja elektryczna | ||
Napięcie zasilające UB | DC 15 V ... 30 V | |
Pobór mocy | ≤ 0,9 W | |
Czas inicjalizacji | < 300 ms | |
Wskazanie | 2 x LED | |
Stopień ochrony | IP65 / IP67 | |
Klasa ochrony | III | |
Mechanika | ||
Wymiary (szer. x wys. x głęb.) | 16 mm x 40,1 mm x 16,7 mm | |
Budowa | Prostopadłościenny | |
Wylot nadajnika | Prosty | |
Materiał obudowy | Tworzywo sztuczne (ABS, Przetwornik ultradźwiękowy: pianka poliuretanowa, żywica epoksydowa z włóknem szklanym) | |
Masa | 10 g | |
Typ przyłącza | Wtyk, M8, 3-pinowy | |
Dane dotyczące otoczenia | ||
Temperatura otoczenia podczas pracy | –25 °C ... +70 °C | |
Temperatura otoczenia podczas przechowywania | –40 °C ... +85 °C | |
Dryft temperaturowy | 0,17 % / K | |
Certyfikaty | ||
EU declaration of conformity | Tak | |
UK declaration of conformity | Tak | |
ACMA declaration of conformity | Tak | |
Moroccan declaration of conformity | Tak | |
China-RoHS | Tak | |
Certyfikat cULus | Tak | |
Klasyfikacje | ||
ECLASS 5.0 | 27270804 | |
ECLASS 5.1.4 | 27270804 | |
ECLASS 6.0 | 27270804 | |
ECLASS 6.2 | 27270804 | |
ECLASS 7.0 | 27270804 | |
ECLASS 8.0 | 27270804 | |
ECLASS 8.1 | 27270804 | |
ECLASS 9.0 | 27270804 | |
ECLASS 10.0 | 27270804 | |
ECLASS 11.0 | 27270804 | |
ECLASS 12.0 | 27272806 | |
ETIM 5.0 | EC001846 | |
ETIM 6.0 | EC001846 | |
ETIM 7.0 | EC001846 | |
ETIM 8.0 | EC001846 | |
UNSPSC 16.0901 | 41111960 | |
Dane dotyczące cła | ||
Masa jednostkowa | 38.000 g | |
Masa jednostkowa netto | 38 g | |
Jednostka objętości | 142.154 Cubic Centimetres (cm³) | |
Kraj pochodzenia | Niemcy |
