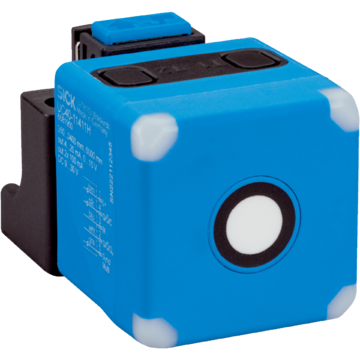

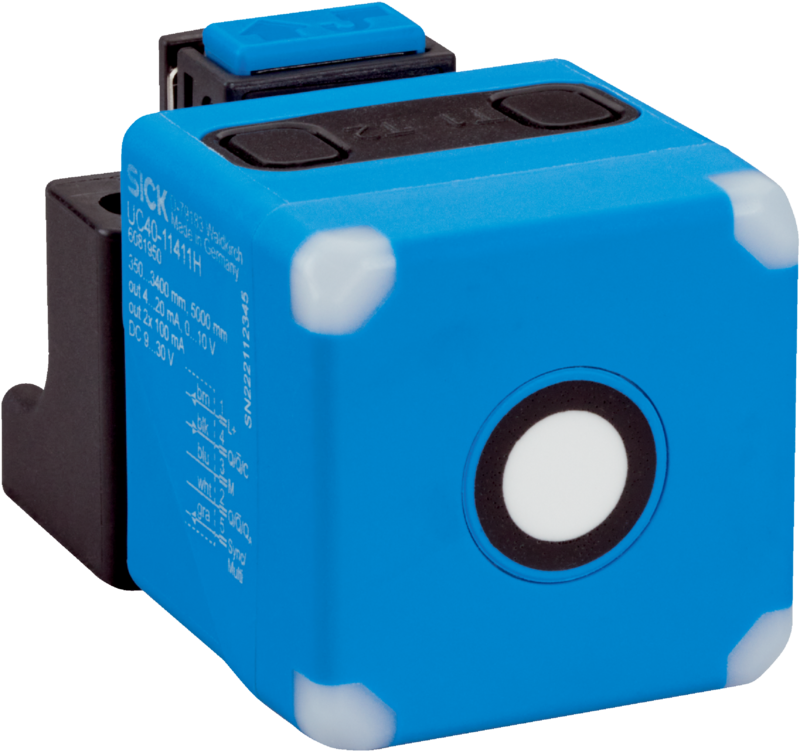

UC40-11211H - 6081948
Dalmierz ultradźwiękowy SICK, IO-Link, zasięg 65–350 mm, wyjście analogowe (prąd/napięcie), 1–2 wyjścia cyfrowe, obudowa prostopadłościenna, rozdzielczość ?0,1 mm, synchronizacja do 50 czujników, IP65/IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Dalmierze ultradźwiękowe, UC40, UC40-11211H, Interfejs komunikacyjny: IO-Link, Zasięg roboczy, zasięg graniczny: 65 mm ... 350 mm, 600 mm, Typ przyłącza: Wtyk, M12, 5-biegunowy, Wylot nadajnika: Prosty, Czas odpowiedzi: 64 ms, Wyjście cyfrowe: 1 ... 2 x Push-Pull: PNP/NPN, Rodzaj wyjścia analogowego: Wyjście prądu / Wyjście napięcia, Interfejs komunikacyjny – szczegóły: IO-Link V1.1
| Cechy | ||
|---|---|---|
| Zasięg roboczy, zasięg graniczny | 65 mm ... 350 mm, 600 mm | |
| Obiekt pomiaru | Obiekty naturalne | |
| Rozdzielczość | ≥ 0,1 mm | |
| Powtarzalności | ± 0,15 % | |
| Dokładność pomiaru | ± 1 % | |
| Kompensacja temperatury | Tak | |
| Czas odpowiedzi | 64 ms | |
| Częstotliwość przełączania | 10 Hz | |
| Czas odpowiedzi | 16 ms | |
| Częstotliwość ultradźwięków (typowa) | 400 kHz | |
| Zakres odczytu (typowy) | Patrz wykresy | |
| Funkcja dodatkowa | Ustawiane tryby pracy: punkt przełączania (DtO) / okno przełączania/tło (ObSB), wyjście cyfrowe z funkcją uczenia, wyjście cyfrowe z możliwością parametryzacji, odwracalne wyjście cyfrowe, ustawiane opóźnienie włączenia wyjścia cyfrowego, wyjście analogowe z możliwością konfiguracji, wyjście analogowe z możliwością zmiany parametrów, wyjście analogowe z możliwością inwersji, automatyczne przełączanie pomiędzy wyjściem napięciowym a prądowym, Wyjście analogowe przełączane na drugie wyjście cyfrowe, synchronizacja do 50 czujników, Multiplexing: brak wzajemnego wpływu maks. 50 czujników, ustawiane filtry pomiarowe: filtr wartości pomiarowych/ siła filtra/ tłumienie przedpola/ zakres detekcji/ czułość i wiązka dźwiękowa/ tłumienie fałszywego echa, przycisk(i) uczenia (Teach-in) (z możliwością dezaktywacji), Przywracanie ustawień fabrycznych | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 101 lat(a) | |
| DCavg | 0 % | |
| Interfejsy | ||
| IO-Link | ||
| Funkcja | Dane procesu, Parametryzacja, Diagnostyka, Dostępność danych | |
| Wyjście cyfrowe | ||
| Liczba | 1 ... 2 | |
| Rodzaj | Push-Pull: PNP/NPN | |
| Funkcja | Wyjście Q2 z możliwością przestawienia: wyjście analogowe/wyjście cyfrowe | |
| Maksymalny prąd wyjściowy IA | ≤ 100 mA | |
| Wyjście analogowe | ||
| Liczba | 1 | |
| Rodzaj | Wyjście prądu / Wyjście napięcia | |
| Funkcja | Automatyczne przełączanie pomiędzy wyjściem napięciowym a prądowym w zależności od obciążenia Wyjście Q2 z możliwością przestawienia: wyjście analogowe/wyjście cyfrowe |
|
| Prąd | 4 mA ... 20 mA, ≤ 500 Ω | |
| Napięcie | 0 V ... 10 V, ≥ 100.000 Ω | |
| Rozdzielczość | 12 bit | |
| Wejście wielofunkcyjne (MF) | 1 x MF | |
| Histereza | 5 mm | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | DC 9 V ... 30 V | |
| Pobór mocy | ≤ 1,5 W | |
| Czas inicjalizacji | < 300 ms | |
| Wskazanie | 4 x LED | |
| Stopień ochrony | IP65 IP67 |
|
| Klasa ochrony | III | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 40 mm x 40 mm x 66 mm | |
| Budowa | Prostopadłościenny | |
| Wylot nadajnika | Prosty | |
| Materiał obudowy | Tworzywo sztuczne (PA 66, Przetwornik ultradźwiękowy: pianka poliuretanowa, żywica epoksydowa z włóknem szklanym) | |
| Masa | 120 g | |
| Typ przyłącza | Wtyk, M12, 5-biegunowy | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –25 °C ... +70 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +85 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270804 | |
| ECLASS 5.1.4 | 27270804 | |
| ECLASS 6.0 | 27270804 | |
| ECLASS 6.2 | 27270804 | |
| ECLASS 7.0 | 27270804 | |
| ECLASS 8.0 | 27270804 | |
| ECLASS 8.1 | 27270804 | |
| ECLASS 9.0 | 27270804 | |
| ECLASS 10.0 | 27270804 | |
| ECLASS 11.0 | 27270804 | |
| ECLASS 12.0 | 27272806 | |
| ETIM 5.0 | EC001846 | |
| ETIM 6.0 | EC001846 | |
| ETIM 7.0 | EC001846 | |
| ETIM 8.0 | EC001846 | |
| UNSPSC 16.0901 | 41111960 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.175 kg | |
| Masa jednostkowa netto | 0.175 kg | |
| Jednostka objętości | 631.75 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
