UC4000-30GM-2EP-IO-V15 - 191244

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Wersja
Czujnik ultradźwiękowy
Wymiary/ Średnica
M30
Podłączenie elektryczne
konektor M12
Stopień ochrony
IP65
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Zaawansowane aplikacje
Zasilanie
10-30 VDC
Funkcja wyjścia
IO-Link
Strefa działania
sn=200-4000 mm
Obudowa
Cylindyczna

Podstawowe parametry
Zakres pomiarowy 200 ... 4000 mm
Ustawialny zakres 240 ... 4000 mm
Strefa niewykrywania 0 ... 200 mm
Obiekt dla którego określano strefy pomiarowe 100 mm x 100 mm
Częstotliwość przetwornika około 85 kHz
Czas odpowiedzi minimum : 115 ms
ustawienie fabryczne: 225 ms
Wskaźnik zadziałania
zielony LED stałe: Zasilanie włączone
miganie: Tryb gotowości lub komunikacja IO
żółty LED 1 obiekt w zakresie pomiarowym
miganie: Funkcja uczenia, obiekt wykryty
żółty LED 2 obiekt w zakresie pomiarowym
miganie: Funkcja uczenia, obiekt wykryty
czerwony LED LED czerwony świeci: błąd
LED czerwony, miganie: programowanie, obiekt nie wykryty
Parametry elektryczne
Napięcie zasilania 10 ... 30 V DC , ripple 10 %SS
Konsumpcja bez obciążenia ≤ 60 mA
Konsumpcja ≤ 1 W
Interfejs
Typ interfejsu IO-Link
Protokół IO-Link V1.0
Transfer Typowo54 Bit/s
Czas cyklu min. 59.2 ms
Szerokość danych 16 bit
Obsługa trybu SIO tak
Wejście / Wyjście
Wejście / Typ wyjścia 1 połączenie synchronizacyjne, dwukierunkowe
poziom "0" 0 ... 1 V
poziom "1" 4 V ... UB
Impedancja wejścia > 12 k?
Zakres prądu roboczego < 12 mA
Długość impulsu 0.5 ... 300 ms (poziom 1)
Interwał impulsu ≥ 62 ms (poziom 0)
Częstotliwość synchronizacji
Częstotliwość pracy ≤ 16 Hz
Praca multipleksowa ≤ 17 Hz / n , n = ilość czujników , n ≤ 10
(ustawienie fabryczne: n = 5 )
Wyjście
Typ wyjścia 2 wyjścia push-pull, zabezpieczone przed zwarciem i zmianą polaryzacji
Max. obciążenie wyjścia 200 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem
Spadek napięcia ≤ 2.5 V
Powtarzalność ≤ 0.1 % od pełnego zakresu
Częstotliwość przełączania ≤ 2 Hz
Histereza 1 % z ustawionego zakresu (ustawienia fabryczne), programowalne
Dryft temperaturowy ≤ 1.5 % od pełnego zakresu (z kompensacją temperatury)
≤ 0.2 %/K (bez kompensacji temperatury)
Aprobaty i certyfikaty
UL approval cULus Listed, podstawowe aprobaty i dopuszczenia
CSA approval cCSAus Listed, podstawowe aprobaty i dopuszczenia
CCC approval CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V
Warunki środowiskowe
Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F)
Temperatura składowania -40 ... 85 °C (-40 ... 185 °F)
Specyfikacja mechaniczna
Podłączenie elektryczne konektor plug M12 x 1 , 5-pin
Stopień ochrony IP67
Materiał
Obudowa Stal nierdzewna 1.4305 / AISI 303
TPU
Poliamid
Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa
Ciężar 95 g

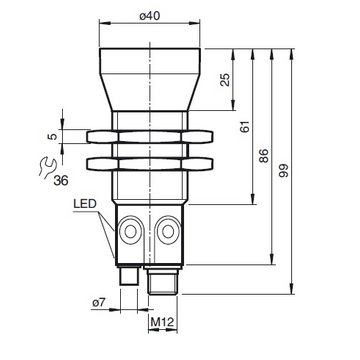

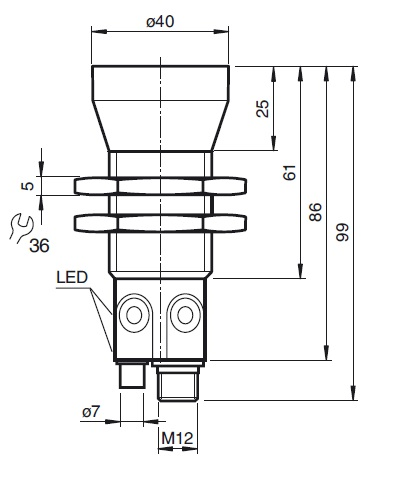

Rysunek techniczny

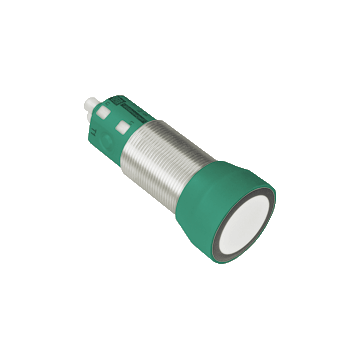

Zdjęcie poglądowe 191244 - UC4000-30GM-2EP-IO-V15.jpg
Karta katalogowa 191244 - UC4000-30GM-2EP-IO-V15.pdf
