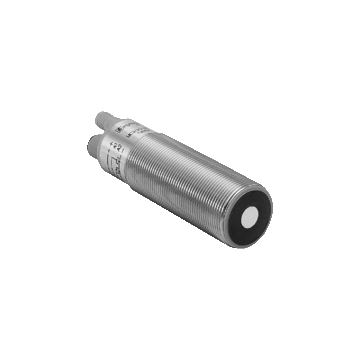

UC500-30GM-E6R2-V15 - 102157
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, średnica M30, sn=30-500 mm, 2 x PNP/ NO lub NC, zasilanie 10-30 VDC, konektor M12, IP65, L=122 mm, odpowiedź = 7Hz, synchronizacja, wybór szerokości wiązki, kompensacja temperatury
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
1 713,00 zł
2 106,99 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa
Opisy produktu
Podstawowe parametry | ||
---|---|---|
Zakres pomiarowy | 30 ... 500 mm | |
Ustawialny zakres | 50 ... 500 mm | |
Strefa niewykrywania | 0 ... 30 mm | |
Obiekt dla którego określano strefy pomiarowe | 100 mm x 100 mm | |
Częstotliwość przetwornika | około 380 kHz | |
Czas odpowiedzi | 21 ms minimum 63 ms ustawienia fabryczne |
|
Wskaźnik zadziałania | ||
zielony LED | stałe: Zasialnie włączone miganie: według trybu lub funkcji programu obiekt wykryty |
|
żółty LED 1 | stałe: wyjście przełącznika stanu przełączania 1 miganie: programowanie |
|
żółty LED 2 | stałe: wyjście przełącznika stanu przełączania 2 miganie: programowanie |
|
czerwony LED | stałe: temperatura/wtyczka programu nie jest podłączona miganie: błąd lub program nie wykrył obiektu |
|
Temperatura/wejście uczące | Temperatura kompensacji, programowany punkt przełączania, ustawienie funkcji wyjścia | |
Parametry elektryczne | ||
Napięcie zasilania | 10 ... 30 V DC , ripple 10 %SS | |
Konsumpcja bez obciążenia | ≤ 50 mA | |
Interfejs | ||
Typ interfejsu | RS 232, 9600 Bit/s , brak parzystości, 8 bitów danych, 1 bit stopu | |
Wejście / Wyjście | ||
Synchronizacja | dwukierunkowy poziom "0" -UB...+1 V poziom "1": +4 V...+UB impedancja wejściowa: > 12 KOhm impuls synchronizacji ≥ 100 µs, okres synchronizacji; ≥ 2 ms |
|
Częstotliwość synchronizacji | ||
Częstotliwość pracy | max. 95 Hz | |
Praca multipleksowa | ≤ 95 Hz / n , n = ilość czujników , n ≤ 5 |
|
Wyjście | ||
Typ wyjścia | 2 wyjścia przełączające PNP, NO/NC, programowalne | |
Max. obciążenie wyjścia | 200 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem | |
Spadek napięcia | ≤ 2.5 V | |
Powtarzalność | ≤ 0.1 % od pełnego zakresu | |
Częstotliwość przełączania | ≤ 7 Hz | |
Histereza | 1 % z ustawionego zakresu (ustawienia fabryczne), programowalne | |
Dryft temperaturowy | ≤ 2 % od pełnego zakresu (z kompensacją temperatury) ≤ 0.2 %/K (bez kompensacji temperatury) |
|
Aprobaty i certyfikaty | ||
UL approval | cULus Listed, podstawowe aprobaty i dopuszczenia | |
CSA approval | cCSAus Listed, podstawowe aprobaty i dopuszczenia | |
CCC approval | CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V | |
Warunki środowiskowe | ||
Temperatura otoczenia | -25 ... 70 °C (-13 ... 158 °F) | |
Temperatura składowania | -40 ... 85 °C (-40 ... 185 °F) | |
Specyfikacja mechaniczna | ||
Podłączenie elektryczne | konektor M12 x 1 , 5-pin | |
Stopień ochrony | IP65 | |
Materiał | ||
Obudowa | stal nierdzewna (1.4305 / AISI 303) elementy z tworzywa: PBT |
|
Materiał aktywnej membrany | mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa | |
Ciężar | 140 g |
