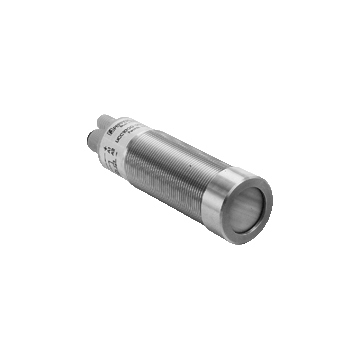

UCC1000-30GM-E6R2-V15 - 120334
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, średnica M30, sn=80-1000 mm, 2 x PNP / NO + NC, zasilanie 10-30 VDC, konektor M12, odpowiedź = 1Hz, IP65, L=95 mm, wysoka odporność chemiczna dzięki powierzchni przetwornika pokrytej PTFE
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UCC1000-30GM-E6R2-V15
- Wysoka odporność chemiczna dzięki powierzchni przetwornika pokrytej PTFE
- Interfejs parametryzacji do specyficznej dla aplikacji regulacji ustawienia czujnika za pomocą programu serwisowego ULTRA 3000
- 2 programowalne wyjścia przełączające
- Możliwość wyboru trybu histerezy
- Tryb okna do wyboru
- Opcje synchronizacji
- Regulowana moc akustyczna i czułość
- Kompensacja temperatury
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 80 ... 1000 mm | |
| Zakres regulacji | 120 ... 1000 mm | |
| Martwe pasmo | 0 ... 80 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 175 kHz | |
| Opóźnienie odpowiedzi | Minimum 65 ms ustawienie fabryczne 195 ms |
|
| Wskaźniki / środki operacyjne | ||
| LED zielony | stałe: Power-on flashowanie: Wykryto obiekt funkcji trybu lub programu |
|
| LED żółty 1 | stałe: przełącznik stanu przełączania wyjście 1 miganie: funkcja programu |
|
| LED żółty 2 | stałe: przełącznik stanu przełączania wyjście 2 miganie: funkcja programu |
|
| Czerwona dioda LED | stałe: temperatura / wtyczka programu nie podłączona miga: błąd lub obiekt funkcji programu nie został wykryty |
|
| Złącze temperatury / TEACH-IN | Kompensacja temperatury, programowanie punktów przełączania, ustawienie funkcji wyjścia | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, tętnienie 10% SS | |
| Prąd zasilania bez obciążenia | ≤ 50 mA | |
| Interfejs | ||
| Typ interfejsu | RS 232, 9600 Bit / s, bez parzystości, 8 bitów danych, 1 bit stopu | |
| Wejście wyjście | ||
| Synchronizacja | dwukierunkowy poziom 0 -U B ... + 1 V poziom 1: +4 V ... + U B wejście impedancja: > 12 KOhm impuls synchronizacji: ? 100 µs, okres interpolacji synchronizacji: ? 2 ms |
|
| Częstotliwość synchronizacji | ||
| Działanie w trybie wspólnym | max. 30 Hz | |
| Operacja multipleksowania | ≤ 30 Hz / n , n = ilość czujników , n ≤ 5 , | |
| Wyjście | ||
| Typ wyjścia | 2 wyjścia przełączające PNP, NO / NC, programowalne | |
| Znamionowy prąd roboczy | 200 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
| Spadek napięcia | ≤ 2,5 V. | |
| Powtórz dokładność | ≤ 0,1% pełnej skali | |
| Częstotliwość przełączania | ≤ 2,5 Hz | |
| Histereza zakresu | 1% skorygowanego zakresu roboczego (ustawienia domyślne), programowalne | |
| Wpływ temperatury | ≤ 2% wartości pełnej skali (z kompensacją temperatury) ≤ 0,2% / K (bez kompensacji temperatury) |
|
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 70 ° C (32 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 5 pinów | |
| Średnica obudowy | 30 mm | |
| Stopień ochrony | IP65 | |
| Materiał | ||
| Obudowa | Stal nierdzewna 1.4305 / AISI 303, O-ring do uszczelnienia pokrywy: Viton | |
| Przetwornik | PTFE (powierzchnia membrany) | |
| Masa | 140 g | |
| Ustawienia fabryczne | ||
| Wyjście 1 | Punkt przełączania: 120 mm funkcja wyjścia: Tryb działania punktu przełączania zachowanie wyjścia: styk NO |
|
| Wyjście 2 | Punkt przełączania: 1000 mm funkcja wyjścia: tryb działania punktu przełączania zachowanie wyjścia: styk NO |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
