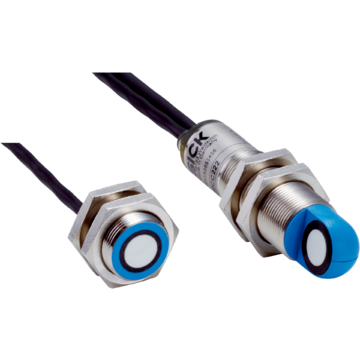

UD18-22CC222 - 6058912
Czujnik ultradźwiękowy SICK do podwójnych arkuszy, dwa wyjścia PNP, kątowy wylot, czas reakcji 2 ms, strefa martwa 7 mm, IP65, detekcja papieru, folii i tektury, konfiguracja Connect+.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Dalmierze ultradźwiękowe, UD18, UD18-22CC222, Interfejs komunikacyjny: -, Typ przyłącza: Przewód podłączeniowy z wolnym końcem: 7 x 0,25 mm2, 2 m, PURNadajnik: przewód łączący do nadajnika z wtykiem M8, 3-pinowy, 1 m, PUROdbiornik: przewód łączący do nadajnika ze złączem żeńskim M8, 3-pinowy, 1,2 m, PUR, Wylot nadajnika: Kątowy, Czas odpowiedzi: 2,5 ms, Wyjście cyfrowe: 2 x PNP
| Cechy | ||
|---|---|---|
| Odstęp montażowy | 20 mm ... 60 mm, 40 mm ± 3 mm (ustawienie fabryczne) | |
| Obiekt pomiaru | Obiekty naturalne | |
| Rozdzielczość | 1 arkusz materiału | |
| Czas odpowiedzi | 2,5 ms | |
| Częstotliwość przełączania | 250 Hz | |
| Czas odpowiedzi | 2 ms, tryb wyzwalacza: < 0,5 ms | |
| Częstotliwość ultradźwięków (typowa) | 400 kHz | |
| Funkcja dodatkowa | Możliwość wyboru 3 poziomów czułości, Konfiguracja maks. 4 indywidualnych poziomów czułości, Zmiana poziomów czułości podczas pracy, Możliwość konfiguracji za pomocą oprogramowania Connect+ | |
| Strefa martwa | 7 mm ... 7 mm (zarówno przed nadajnikiem, jak i odbiornikiem) | |
| Dopuszczalny błąd kątowy | ± 45° od pionu względem położenia materiału | |
| Wykrywany materiał | Papier o gramaturze: 20 g/m² ... 2.000 g/m² Płyty plastikowe i folie: ≤ 0,4 mm Folie samoprzylepne, blachy: ≤ 0,3 mm Tektura falista: jednowarstwowa typu F, N i G Papier japoński Płytki Płytki obwodów drukowanych |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 101 lat(a) | |
| Interfejsy | ||
| Wyjście cyfrowe | ||
| Liczba | 2 | |
| Rodzaj | PNP | |
| Funkcja | Q1: wyjście przełączające – podwójny arkusz, Q2: wyjście przełączające – brak materiału / pojedynczy arkusz, po jednym styku normalnie zamkniętym | |
| Maksymalny prąd wyjściowy IA | ≤ 200 mA | |
| Wejście sterujące | 3 x | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | DC 20 V ... 30 V | |
| Pobór mocy | ≤ 1,5 W | |
| Czas inicjalizacji | < 300 ms | |
| Wskaźnik | 2 x LED | |
| Stopień ochrony | IP65 | |
| Klasa ochrony | III | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 18 mm x 18 mm x 79,2 mm | |
| Budowa | Cylindryczny | |
| Wylot nadajnika | Kątowy | |
| Materiał obudowy | Metal (Mosiądz niklowany, PBT/PA, Przetwornik ultradźwiękowy: pianka poliuretanowa, żywica epoksydowa z włóknem szklanym) | |
| Masa | 130 g | |
| Rozmiar gwintu | M18 x 1 | |
| Typ przyłącza | Przewód podłączeniowy z wolnym końcem: 7 x 0,25 mm2, 2 m, PUR Nadajnik: przewód łączący do nadajnika z wtykiem M8, 3-pinowy, 1 m, PUR Odbiornik: przewód łączący do nadajnika ze złączem żeńskim M8, 3-pinowy, 1,2 m, PUR |
|
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | +5 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +85 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270804 | |
| ECLASS 5.1.4 | 27270804 | |
| ECLASS 6.0 | 27270804 | |
| ECLASS 6.2 | 27270804 | |
| ECLASS 7.0 | 27270804 | |
| ECLASS 8.0 | 27270804 | |
| ECLASS 8.1 | 27270804 | |
| ECLASS 9.0 | 27270804 | |
| ECLASS 10.0 | 27270804 | |
| ECLASS 11.0 | 27270804 | |
| ECLASS 12.0 | 27272806 | |
| ETIM 5.0 | EC001846 | |
| ETIM 6.0 | EC001846 | |
| ETIM 7.0 | EC001846 | |
| ETIM 8.0 | EC001846 | |
| UNSPSC 16.0901 | 41111960 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.231 kg | |
| Masa jednostkowa netto | 0.231 kg | |
| Jednostka objętości | 843.75 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
