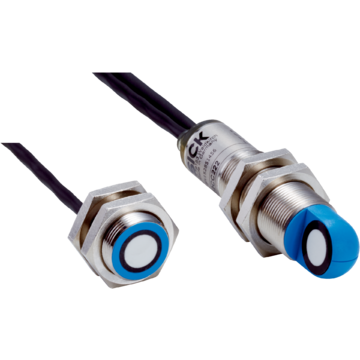

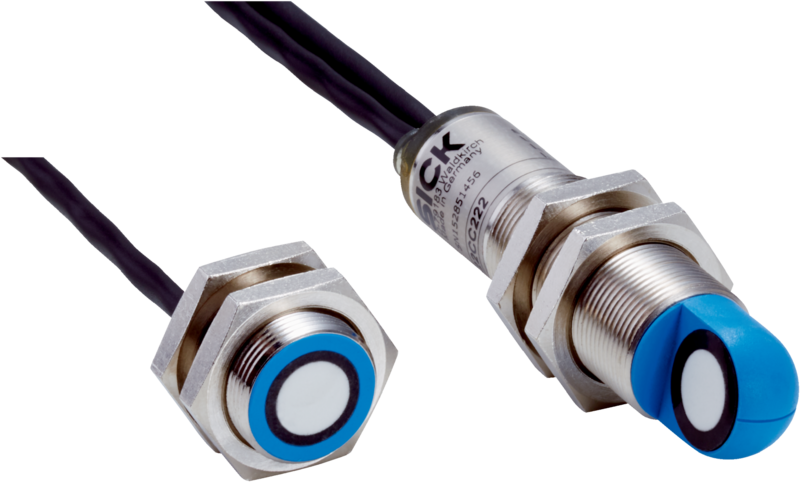

UD18-22CC242 - 6058913

Czujnik ultradźwiękowy SICK do podwójnych arkuszy, wyjście NPN, kątowy wylot, czas odpowiedzi 2 ms, strefa martwa 7 mm, IP65, obsługa folii, papieru i blach, konfiguracja Connect+.

UD18-22CC242 - 6058913

Dodaj do porównania Usuń z porównania

649,60 €

799,01 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-3 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK

Opisy produktu

Dalmierze ultradźwiękowe, UD18, UD18-22CC242, Interfejs komunikacyjny: -, Typ przyłącza: Przewód podłączeniowy z wolnym końcem: 7 x 0,25 mm2, 2 m, PURNadajnik: przewód łączący do nadajnika z wtykiem M8, 3-pinowy, 1 m, PUROdbiornik: przewód łączący do nadajnika ze złączem żeńskim M8, 3-pinowy, 1,2 m, PUR, Wylot nadajnika: Kątowy, Czas odpowiedzi: 2,5 ms, Wyjście cyfrowe: 2 x NPN

Cechy
Odstęp montażowy 20 mm ... 60 mm, 40 mm ± 3 mm (ustawienie fabryczne)
Obiekt pomiaru Obiekty naturalne
Rozdzielczość 1 arkusz materiału
Czas odpowiedzi 2,5 ms
Częstotliwość przełączania 250 Hz
Czas odpowiedzi 2 ms, tryb wyzwalacza: < 0,5 ms
Częstotliwość ultradźwięków (typowa) 400 kHz
Funkcja dodatkowa Możliwość wyboru 3 poziomów czułości, Konfiguracja maks. 4 indywidualnych poziomów czułości, Zmiana poziomów czułości podczas pracy, Możliwość konfiguracji za pomocą oprogramowania Connect+
Strefa martwa 7 mm ... 7 mm (zarówno przed nadajnikiem, jak i odbiornikiem)
Dopuszczalny błąd kątowy ± 45° od pionu względem położenia materiału
Wykrywany materiał Papier o gramaturze: 20 g/m² ... 2.000 g/m²
Płyty plastikowe i folie: ≤ 0,4 mm
Folie samoprzylepne, blachy: ≤ 0,3 mm
Tektura falista: jednowarstwowa typu F, N i G
Papier japoński
Płytki
Płytki obwodów drukowanych
Interfejsy
Wyjście cyfrowe
Liczba 2
Rodzaj NPN
Funkcja Q1: wyjście przełączające – podwójny arkusz, Q2: wyjście przełączające – brak materiału / pojedynczy arkusz, po jednym styku normalnie zamkniętym
Maksymalny prąd wyjściowy IA ≤ 200 mA
Wejście sterujące 3 x
Instalacja elektryczna
Napięcie zasilające UB DC 20 V ... 30 V
Pobór mocy ≤ 1,5 W
Czas inicjalizacji < 750 ms
Wskaźnik 2 x LED
Stopień ochrony IP65
Klasa ochrony III
Mechanika
Wymiary (szer. x wys. x głęb.) 18 mm x 18 mm x 79,2 mm
Budowa Cylindryczny
Wylot nadajnika Kątowy
Materiał obudowy Metal (Mosiądz niklowany, PBT/PA, Przetwornik ultradźwiękowy: pianka poliuretanowa, żywica epoksydowa z włóknem szklanym)
Masa 130 g
Rozmiar gwintu M18 x 1
Typ przyłącza Przewód podłączeniowy z wolnym końcem: 7 x 0,25 mm2, 2 m, PUR
Nadajnik: przewód łączący do nadajnika z wtykiem M8, 3-pinowy, 1 m, PUR
Odbiornik: przewód łączący do nadajnika ze złączem żeńskim M8, 3-pinowy, 1,2 m, PUR
Dane dotyczące otoczenia
Temperatura otoczenia podczas pracy +5 °C ... +60 °C
Temperatura otoczenia podczas przechowywania –40 °C ... +85 °C
Certyfikaty
EU declaration of conformity Tak
UK declaration of conformity Tak
ACMA declaration of conformity Tak
Moroccan declaration of conformity Tak
China-RoHS Tak
Certyfikat cULus Tak
Klasyfikacje
ECLASS 5.0 27270804
ECLASS 5.1.4 27270804
ECLASS 6.0 27270804
ECLASS 6.2 27270804
ECLASS 7.0 27270804
ECLASS 8.0 27270804
ECLASS 8.1 27270804
ECLASS 9.0 27270804
ECLASS 10.0 27270804
ECLASS 11.0 27270804
ECLASS 12.0 27272806
ETIM 5.0 EC001846
ETIM 6.0 EC001846
ETIM 7.0 EC001846
ETIM 8.0 EC001846
UNSPSC 16.0901 41111960
Dane dotyczące cła
Masa jednostkowa 0.225 kg
Masa jednostkowa netto 0.225 kg
Jednostka objętości 735 Cubic Centimetres (cm³)
Kraj pochodzenia Niemcy
