UDC-18GMA-400-3E3 - 235851
System ultradźwiękowy do niezawodnego wykrywania nakładających się arkuszy zasięg 20 ... 60 mm, optymalna odległość 45 mm, obudowa M18, zasialnie 18 ... 30 V DC, typ wyjścia: 3 wyjścia przełączające PNP/ NC
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

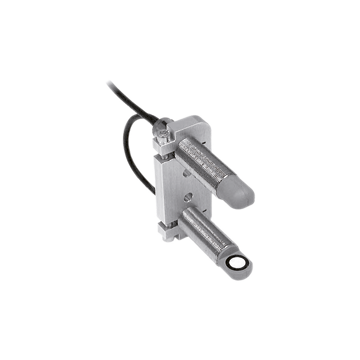

Najważniejsze parametry Double sheet sensor UDC-18GMA-400-3E3
- System ultradźwiękowy do niezawodnego wykrywania braku, jednego lub dwóch zachodzących na siebie materiałów arkuszowych, najlepiej papieru
- Nie wymaga TEACH-IN
- Wskaźniki funkcji widoczne ze wszystkich kierunków
- Niewrażliwy na druk, kolory i błyszczące powierzchnie
- Gramatura materiału od 10 g / m 2 do ponad 2000 g / m 2
- Bardzo szerokie spektrum materiałów, najlepsze papiery do cienkich blach, a także folie plastikowe i metalowe
- Możliwy montaż czujnika prostopadle lub pod kątem względem płaszczyzny blachy
- Programowalny
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 20 ... 60 mm, optymalna odległość: 45 mm | |
| Częstotliwość przetwornika | 395 kHz | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | wskazanie: wykryto pojedynczy arkusz | |
| LED żółty | indication: no sheet detected (Air) | |
| Czerwona dioda LED | wskazanie: wykryto podwójny arkusz | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC, tętnienie 10% SS | |
| Prąd zasilania bez obciążenia | < 80 mA | |
| Opóźnienie czasowe przed dostępnością | < 500 ms | |
| Wejście | ||
| Rodzaj wejścia | Funkcja wejście 0-poziom: -U B ... -U B + 1V 1-poziom: + U B </ sub > - 1 V ... + U B |
|
| Długość impulsu | ? 100 ms | |
| Impedancja | ? 4 kΩ | |
| Wyjście | ||
| Typ wyjścia | 3 wyjścia przełączające PNP, NC | |
| Znamionowy prąd roboczy | 3 x 100 mA, zabezpieczone przed zwarciem / przeciążeniem | |
| Spadek napięcia | ≤ 3 V. | |
| Opóźnienie włączenia | około 15 ms (krótszy czas odpowiedzi na zapytanie) | |
| Opóźnienie wyłączenia | około 15 ms (krótszy czas odpowiedzi na zapytanie) | |
| Rozszerzenie impulsu | min. Programowalny 120 ms | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 60 ° C (32 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PVC, 2 m | |
| Core cross section | 0,14 mm 2 | |
| Średnica obudowy | 18 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | mosiądz niklowany; elementy z tworzywa: PBT | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Masa | 150 g | |
| Informacje ogólne | ||
| Dodatkowa informacja | Ustawienia przełącznika zewnętrznego adaptera programującego: „obciążenie wyjściowe”: rozwijane „logika wyjściowa”: inv |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272801 |
| ECLASS 12.0 | 27272801 |
| ECLASS 11.0 | 27272801 |
| ECLASS 10.0.1 | 27272801 |
| ECLASS 9.0 | 27272801 |
| ECLASS 8.0 | 27272801 |
| ECLASS 5.1 | 27272801 |
| ETIM 9.0 | EC001847 |
| ETIM 8.0 | EC001847 |
| ETIM 7.0 | EC001847 |
| ETIM 6.0 | EC001847 |
| ETIM 5.0 | EC001847 |
| UNSPSC 12.1 | 41111960 |
