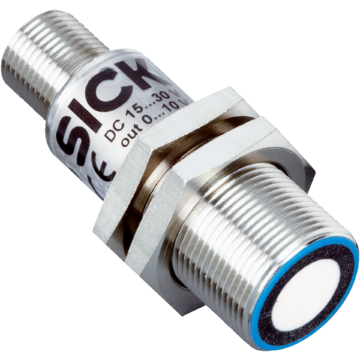

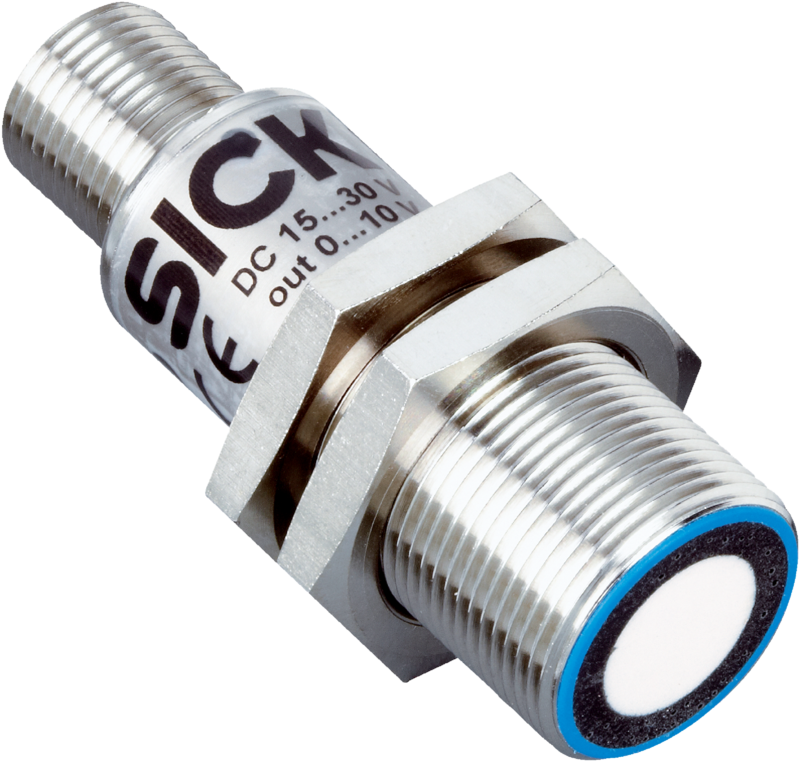

UM18-21112D211 - 6066172
Dalmierz ultradźwiękowy SICK, IO-Link, zasięg 30-250 mm, wyjście napięciowe, 1 x cyfrowe Push-Pull, szybka odpowiedź 8 ms, prosta konfiguracja, metalowa obudowa, IP65/IP67, rozdzielczość ?0,069 mm.
Parametry produktu
Opisy produktu
Dalmierze ultradźwiękowe, UM18, UM18-21112D211, Interfejs komunikacyjny: IO-Link, Zasięg roboczy, zasięg graniczny: 30 mm ... 250 mm, 350 mm, Typ przyłącza: Wtyk, M12, 5-biegunowy, Wylot nadajnika: Prosty, Czas odpowiedzi: 32 ms, Wyjście cyfrowe: 1 x Push-Pull: PNP/NPN, Rodzaj wyjścia analogowego: Wyjście napięcia, Interfejs komunikacyjny – szczegóły: IO-Link V1.1
Cechy | ||
---|---|---|
Zasięg roboczy, zasięg graniczny | 30 mm ... 250 mm, 350 mm | |
Obiekt pomiaru | Obiekty naturalne | |
Rozdzielczość | ≥ 0,069 mm | |
Powtarzalności | ± 0,15 % | |
Dokładność pomiaru | ± 1 % | |
Kompensacja temperatury | Tak | |
Czas odpowiedzi | 32 ms | |
Częstotliwość przełączania | 25 Hz | |
Czas odpowiedzi | 8 ms | |
Częstotliwość ultradźwięków (typowa) | 320 kHz | |
Funkcja dodatkowa | Ustawiane tryby pracy: punkt przełączania (DtO) / okno przełączania/tło (ObSB), wyjście cyfrowe z funkcją uczenia, odwracalne wyjście cyfrowe, wyjście analogowe z możliwością konfiguracji, wyjście analogowe z możliwością inwersji, Wejście wielofunkcyjne: zewnętrzny sygnał uczenia / synchronizacja / multiplexing, Synchronizacja do 20 czujników, Multiplexing: brak wzajemnego wpływu maks. 20 czujników, Przywracanie ustawień fabrycznych | |
Charakterystyka bezpieczeństwa technicznego | ||
MTTFD | 101 lat(a) | |
DCavg | 0% | |
Interfejsy | ||
IO-Link | ||
Funkcja | Dane procesu, Parametryzacja, Diagnostyka, Dostępność danych | |
Wyjście cyfrowe | ||
Liczba | 1 | |
Rodzaj | Push-Pull: PNP/NPN | |
Maksymalny prąd wyjściowy IA | ≤ 100 mA | |
Wyjście analogowe | ||
Liczba | 1 | |
Rodzaj | Wyjście napięcia | |
Napięcie | 0 V ... 10 V, ≥ 100.000 Ω | |
Rozdzielczość | 12 bit | |
Wejście wielofunkcyjne (MF) | 1 x MF | |
Histereza | 3 mm | |
Instalacja elektryczna | ||
Napięcie zasilające UB | DC 10 V ... 30 V | |
Pobór mocy | ≤ 1,2 W | |
Czas inicjalizacji | < 300 ms | |
Wskaźnik | 2 x LED | |
Stopień ochrony | IP65 / IP67 | |
Klasa ochrony | III | |
Mechanika | ||
Wymiary (szer. x wys. x głęb.) | 18 mm x 18 mm x 52,7 mm | |
Budowa | Cylindryczny | |
Wylot nadajnika | Prosty | |
Materiał obudowy | Metal (Mosiądz niklowany, Przetwornik ultradźwiękowy: pianka poliuretanowa, żywica epoksydowa z włóknem szklanym) | |
Masa | 25 g | |
Rozmiar gwintu | M18 x 1 | |
Typ przyłącza | Wtyk, M12, 5-biegunowy | |
Dane dotyczące otoczenia | ||
Temperatura otoczenia podczas pracy | –25 °C ... +70 °C | |
Temperatura otoczenia podczas przechowywania | –40 °C ... +85 °C | |
Certyfikaty | ||
EU declaration of conformity | Tak | |
UK declaration of conformity | Tak | |
ACMA declaration of conformity | Tak | |
Moroccan declaration of conformity | Tak | |
China-RoHS | Tak | |
Certyfikat cULus | Tak | |
Klasyfikacje | ||
ECLASS 5.0 | 27270804 | |
ECLASS 5.1.4 | 27270804 | |
ECLASS 6.0 | 27270804 | |
ECLASS 6.2 | 27270804 | |
ECLASS 7.0 | 27270804 | |
ECLASS 8.0 | 27270804 | |
ECLASS 8.1 | 27270804 | |
ECLASS 9.0 | 27270804 | |
ECLASS 10.0 | 27270804 | |
ECLASS 11.0 | 27270804 | |
ECLASS 12.0 | 27272806 | |
ETIM 5.0 | EC001846 | |
ETIM 6.0 | EC001846 | |
ETIM 7.0 | EC001846 | |
ETIM 8.0 | EC001846 | |
UNSPSC 16.0901 | 41111960 | |
Dane dotyczące cła | ||
Masa jednostkowa | 78.000 g | |
Masa jednostkowa netto | 78 g | |
Jednostka objętości | 153.328 Cubic Centimetres (cm³) | |
Kraj pochodzenia | Niemcy |
