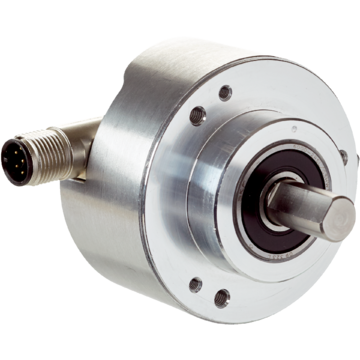

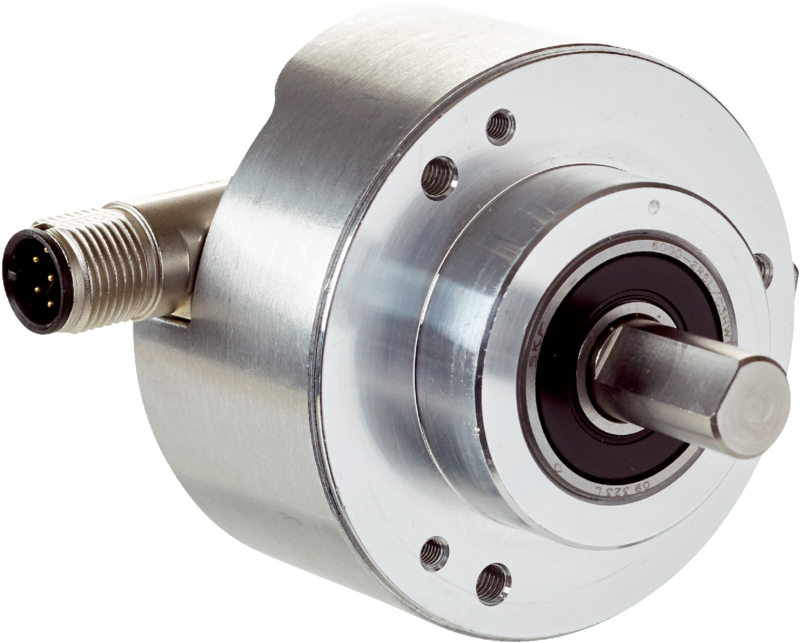

DUS60E-S4KC0DFA - 1084709
Enkoder inkrementalny SICK, wałek 10 mm x 19 mm, interfejs TTL/HTL, wyjście A+błąd, M12 8 pinów, aluminiowa obudowa, IP65, zasilanie 4,75–30 V.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkodery inkrementalne, DUS60, DUS60E-S4KC0DFA, Wykonanie mechaniczne: Wałek mocowanie czołowe 10 mm x 19 mm (z powierzchnią), Interfejs komunikacyjny: 4,75 V ... 30 V, TTL, HTL, programowalny, Typ przyłącza: Wtyk, M12, 8 pinów, uniwersalny, Funkcja wyjścia: Kanał A, błąd, Rodzaj kołnierza/wspornik antyrotacyjny: Mocowanie czołowe z 3 x M3 3 x M4, Filtr częstotliwości przełączania: nie
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 275 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót | |
| Odchyłka kroku pomiarowego | ± 18° / liczba impulsów na obrót | |
| Granice błędu | Odchyłka kroku pomiarowego x 3 | |
| Kąt detekcji | ≤ 0,5 ± 5% | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | TTL / HTL | |
| Programowalny/parametryzowalny | Tak | |
| Dane parametryczne | Przełącznik DIP, możliwość wyboru wyjścia | |
| Funkcja wyjścia | Kanał A, błąd | |
| Czas inicjalizacji | < 5 ms | |
| Częstotliwość wyjściowa | + 60 kHz | |
| Prąd obciążenia | ≤ 30 mA, na jeden kanał | |
| Prąd roboczy | ≤ 120 mA (bez obciążenia) | |
| Pobór mocy | ≤ 1,25 W (bez obciążenia) | |
| Przełącznik DIP – parametry | ||
| Liczba impulsów na obrót | Tak | |
| Napięcie wyjściowe | Tak | |
| Kierunek obrotów | Tak | |
| Przełącznik konfiguracyjny | Grupa 60 impulsów, wybierany kierunek zliczania | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, M12, 8 pinów, uniwersalny | |
| Napięcie zasilające | 4,75 ... 30 V | |
| Sygnał odniesienia, liczba | 1 | |
| Sygnał odniesienia, pozycja | 180°, elektryczny, powiązany logicznie z A | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Wałek, mocowanie czołowe | |
| Średnica wałka lub otworu | 10 mm Z powierzchnią |
|
| Długość wału | 19 mm | |
| Rodzaj kołnierza/wspornik antyrotacyjny | Mocowanie czołowe z 3 x M3 3 x M4 | |
| Masa | 0,3 kg | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Aluminium | |
| Materiał, obudowa | Aluminium | |
| Materiał, przewód | PVC | |
| Moment rozruchowy | 1,2 Ncm (+20 °C) | |
| Moment obrotowy roboczy | 1,1 Ncm (+20 °C) | |
| Dopuszczalne obciążenie wałka | 100 N (promieniowe) 50 N (osiowe) |
|
| Prędkość obrotowa pracy | 1.500 min⁻¹ | |
| Moment bezwładności wirnika | 33 gcm² | |
| Żywotność łożysk | 3,6 x 109 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP65 | |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –30 °C ... +90 °C | |
| Zakres temperatur składowania | –40 °C ... +75 °C | |
| Odporność na wstrząsy | 100 g (EN 60068-2-27) | |
| Odporność na drgania | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270501 | |
| ECLASS 11.0 | 27270501 | |
| ECLASS 12.0 | 27270501 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Jednostka objętości | 0 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Stany Zjednoczone | |
