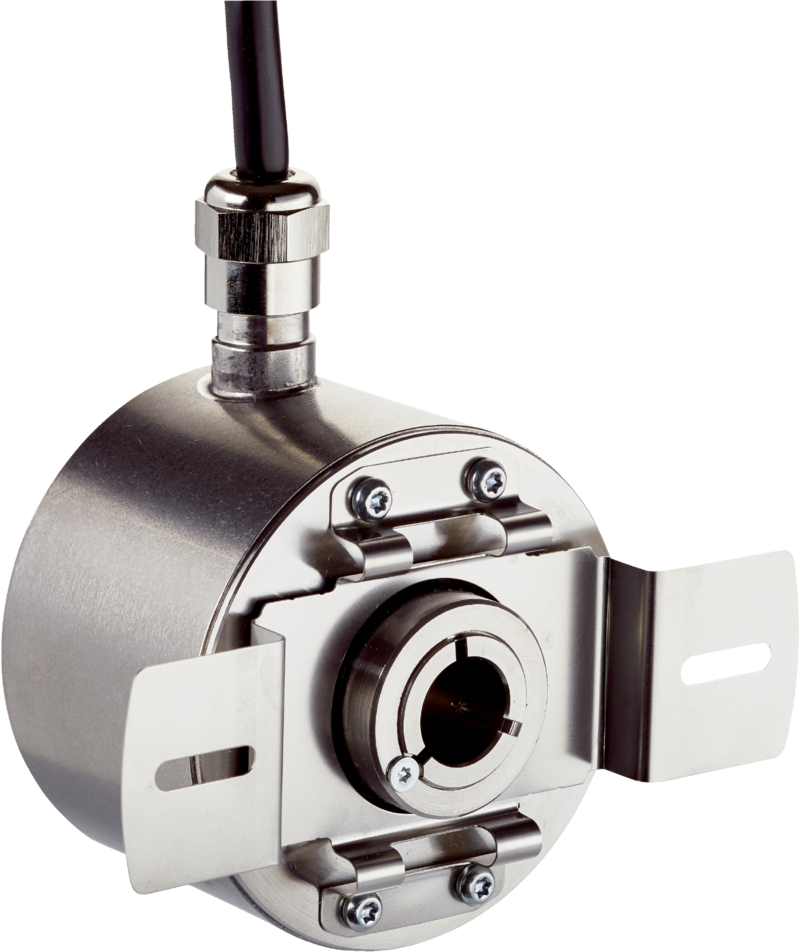

DBS60I-BEEZ00S08 - 1126337
Enkoder inkrementalny SICK, otwór nieprzelotowy 12 mm, stal nierdzewna V2A/IP67, 1.024 impulsów/obrót, interfejs HTL Push pull, napięcie 10-27 V, przewód 15 m, odporność na wstrząsy 100 g, prędkość do 6.000 obr./min.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkodery inkrementalne, DBS60, DBS60I-BEEZ00S08, Wykonanie mechaniczne: Otwór nieprzelotowy 12 mm, Interfejs komunikacyjny: 10 V ... 27 V, HTL, Push pull, Typ przyłącza: Wersja specjalna, Liczba impulsów na obrót: 1.024, Rodzaj kołnierza/wspornik antyrotacyjny: Wspornik antyrotacyjny 2-stronny, otwory podłużne, rozstaw otworów 63 mm–83 mm, Materiał enkodera / stopień ochrony: Stal nierdzewna V2A / IP67, Cecha wyróżniająca: Przewód 8-żyłowy, promieniowy, 15 m, liczba impulsów na obrót 1024, wałek o średnicy 12 mm
| Cechy | ||
|---|---|---|
| Produkt specjalny | Tak | |
| Cecha wyróżniająca | Przewód 8-żyłowy, promieniowy, 15 m Liczba impulsów na obrót 1024 Wałek o średnicy 12 mm |
|
| Standardowe urządzenie referencyjne | DBS60I-BHEM02048, 1105072 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD (średni czas do niebezpiecznej awarii) | 500 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba impulsów na obrót | 1.024 | |
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót | |
| Odchyłka kroku pomiarowego | ± 18° / liczba impulsów na obrót | |
| Granice błędu | Odchyłka kroku pomiarowego x 3 | |
| Kąt detekcji | ≤ 0,5 ± 5% | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | HTL / Push pull | |
| Liczba kanałów sygnałowych | 6-kanałowy | |
| Czas inicjalizacji | < 5 ms | |
| Częstotliwość wyjściowa | ≤ 300 kHz | |
| Prąd obciążenia | ≤ 30 mA, na jeden kanał | |
| Pobór mocy | ≤ 1 W (bez obciążenia) | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wersja specjalna | |
| Typ przyłącza – szczegóły | Przewód 8-żyłowy, promieniowy, 15 m | |
| Napięcie zasilające | 10 ... 27 V | |
| Sygnał odniesienia, liczba | 1 | |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Otwór nieprzelotowy | |
| Średnica wałka lub otworu | 12 mm | |
| Rodzaj kołnierza/wspornik antyrotacyjny | Wspornik antyrotacyjny 2-stronny, otwory podłużne, rozstaw otworów 63 mm–83 mm | |
| Masa | 0,44 kg | |
| Materiał, wał | Stal nierdzewna V2A | |
| Materiał, kołnierz | Stal nierdzewna V2A | |
| Materiał, obudowa | Stal nierdzewna V2A | |
| Materiał, przewód | PVC | |
| Materiał, pierścień uszczelniający wałka | FKM80 | |
| Materiał, dławnica kablowa | Stal nierdzewna V2A / mosiądz niklowany | |
| Moment rozruchowy | 2,1 Ncm (+20 °C) | |
| Moment obrotowy roboczy | 2 Ncm (+20 °C) | |
| Dopuszczalny statyczny przesuw wałka | ± 0,3 mm (promieniowe) ± 0,5 mm (osiowe) |
|
| Dopuszczalny dynamiczny przesuw wałka | ± 0,1 mm ± 0,2 mm |
|
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ | |
| Moment bezwładności wirnika | 52 gcm² | |
| Żywotność łożysk | 3,6 x 109 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP67, Przyłącze przewodu (IEC 60529) | |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –20 °C ... +85 °C | |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 10 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270501 | |
| ECLASS 11.0 | 27270501 | |
| ECLASS 12.0 | 27270501 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.356 kg | |
| Masa jednostkowa netto | 1.356 kg | |
| Jednostka objętości | 3456 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084505744 | |
