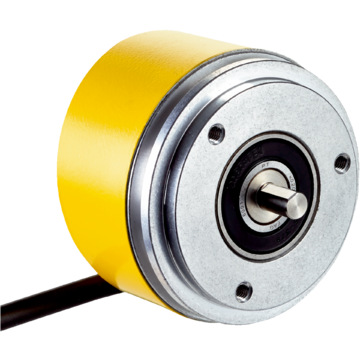

DFS60S-S1ON01024 - 1140516

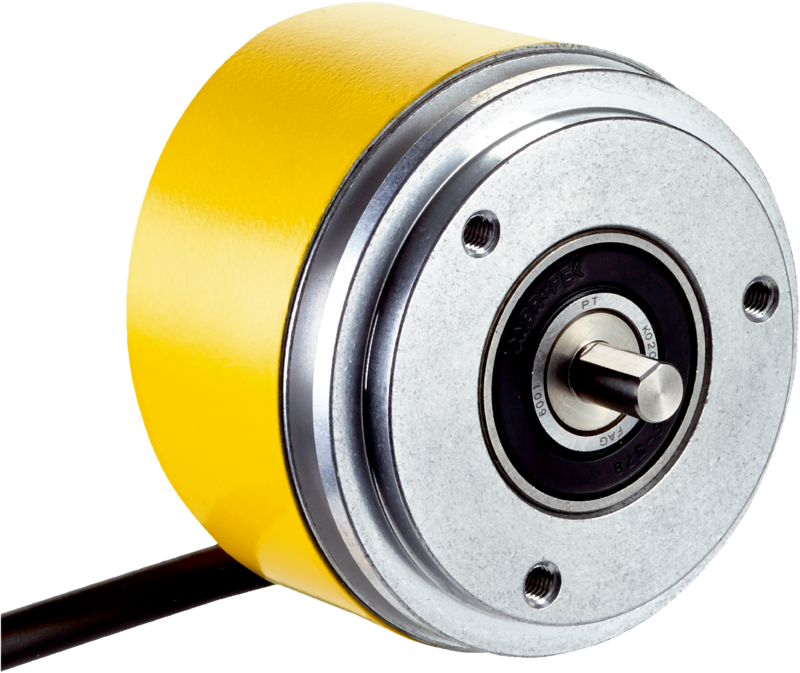

Enkoder bezpieczeństwa SICK, wałek serwokołnierz 6x10mm (powierzchnia), Sin/Cos, przewód 10m, IP65, –30°C...+85°C, 1024 okresy/obrót, poziom SIL 2/PL d.

Kod produktu: DFS60S-S1ON01024
Oznaczenie producenta: 1140516
Producent: SICK
Kategoria: Inkrementalne enkodery bezpieczeństwa

Dodaj do porównania

467,00 €

574,41 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Enkoder bezpieczeństwa, DFS60S Pro, DFS60S-S1ON01024, Poziom nienaruszalności bezpieczeństwa: SIL 2 (IEC 61508), SILCL2 (IEC 62061), Poziom zapewnienia bezpieczeństwa: PL d (EN ISO 13849), Wykonanie mechaniczne: Wałek mocowanie na serwokołnierzu 6 mm x 10 mm (z powierzchnią), Interfejs komunikacyjny: 4,5 V ... 32 V, Sin/Cos, brak możliwości zaprogramowania, Typ przyłącza: Przewód, 8 żył, uniwersalny, 10 m, Liczba okresów Sinus/Cosinus na obrót: 1.024, Filtr częstotliwości przełączania: nie

Charakterystyka bezpieczeństwa technicznego
<>Poziom nienaruszalności bezpieczeństwa</>		<>SIL 2 (IEC 61508), SILCL2 (IEC 62061)</>
<>Poziom zapewnienia bezpieczeństwa</>		<>PL d (EN ISO 13849)</>
<>Kategoria</>		<>3 (EN ISO 13849)</>
<>PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</>		<>1,7 x 10^-8</>
<>T_M (okres użytkowania)</>		<>20 lat(a) (EN ISO 13849)</>
<>Krok pomiarowy zorientowany na bezpieczeństwo</>		<>0,09°, Analiza kwadraturowa</>
<>Dokładność zorientowana na bezpieczeństwo</>		<>± 0,09°</>
Wydajność
<>Liczba okresów Sinus/Cosinus na obrót</>		<>1.024</>
<>Krok pomiarowy</>		<>0,3 ″, przy interpolacji sygnałów Sinus/Cosinus, 12 bitów</>
<>Nieliniowość różnicowa</>		<>Typ. ± 45 ″ (przy poluzowanym wsporniku antyrotacyjnym)</>
<>Nieliniowość różnicowa</>		<>± 7 ″</>
Interfejsy
<>Interfejs komunikacyjny</>		<>Przyrostowy</>
<>Interfejs komunikacyjny – szczegóły</>		<>Sin/Cos</>
<>Liczba kanałów sygnałowych</>		<>6-kanałowy</>
<>Czas inicjalizacji</>		<>50 ms</>
<>Częstotliwość wyjściowa</>		<>≤ 153,6 kHz</>
<>Pobór mocy</>		<>≤ 0,7 W (bez obciążenia)</>
<>Rezystancja obciążenia</>		<>≥ 120 Ω</>
Instalacja elektryczna
<>Typ przyłącza</>		<>Przewód, 8 żył, uniwersalny, 10 m</>
<>Napięcie zasilające</>		<>4,5 ... 32 V</>
<>Sygnał odniesienia, liczba</>		<>1</>
<>Sygnał odniesienia, pozycja</>		<>90°, elektryczny, powiązany logicznie z Sinus i Cosinus</>
<>Zabezpieczenie przed zamianą biegunów</>		<>Tak</>
<>Klasa ochrony</>		<>III (zgodnie z normą DIN EN 61140)</>
<>Odporność wyjść na zwarcie</>		<>Tak</>
Mechanika
<>Wykonanie mechaniczne</>		<>Wałek, mocowanie na serwokołnierzu</>
<>Średnica wałka lub otworu</>		<>6 mm Z powierzchnią</>
<>Długość wału</>		<>10 mm</>
<>Masa</>		<>Ok. 0,3 kg</>
<>Materiał, wał</>		<>Stal nierdzewna</>
<>Materiał, kołnierz</>		<>Aluminium</>
<>Materiał, obudowa</>		<>Odlew ciśnieniowy ze stopu aluminium</>
<>Moment rozruchowy</>		<>≤ 0,5 Ncm (+20 °C)</>
<>Moment obrotowy roboczy</>		<>≤ 0,3 Ncm (+20 °C)</>
<>Dopuszczalne obciążenie wałka</>		<>80 N (promieniowe)</> <>40 N (osiowe)</>
<>Prędkość obrotowa pracy</>		<>≤ 9.000 min⁻¹</>
<>Moment bezwładności wirnika</>		<>8 gcm²</>
<>Żywotność łożysk</>		<>3,6 x 10⁹ obrotów</>
<>Przyspieszenie kątowe</>		<>≤ 500.000 rad/s²</>
Dane dotyczące otoczenia
<>EMC</>		<>Wg norm EN 61000-6-2, EN 61000-6-3 i IEC 61326-3-1</>
<>Stopień ochrony</>		<>IP65 (IEC 60529)</>
<>Dopuszczalna względna wilgotność powietrza</>		<>90 % (Roszenie niedopuszczalne)</>
<>Zakres temperatury roboczej</>		<>–30 °C ... +85 °C</>
<>Zakres temperatur składowania</>		<>–30 °C ... +85 °C, bez opakowania</>
<>Odporność na wstrząsy</>		<>100 g, 6 ms (EN 60068-2-27)</>
<>Odporność na drgania</>		<>30 g, 10 Hz ... 1.000 Hz (EN 60068-2-6)</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>Moroccan declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>Certyfikat EC-Type-Examination</>		<>Tak</>
<>Information according to Art. 3 of Data Act (Regulation EU 2023/2854)</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27270501</>
<>ECLASS 5.1.4</>		<>27270501</>
<>ECLASS 6.0</>		<>27270590</>
<>ECLASS 6.2</>		<>27270590</>
<>ECLASS 7.0</>		<>27270501</>
<>ECLASS 8.0</>		<>27270501</>
<>ECLASS 8.1</>		<>27270501</>
<>ECLASS 9.0</>		<>27270501</>
<>ECLASS 10.0</>		<>27270501</>
<>ECLASS 11.0</>		<>27270501</>
<>ECLASS 12.0</>		<>27270501</>
<>ETIM 5.0</>		<>EC001486</>
<>ETIM 6.0</>		<>EC001486</>
<>ETIM 7.0</>		<>EC001486</>
<>ETIM 8.0</>		<>EC001486</>
<>UNSPSC 16.0901</>		<>41112113</>
Dane dotyczące cła
Masa jednostkowa		0.099 kg
Masa jednostkowa netto		0.099 kg
Kraj pochodzenia		Niemcy
