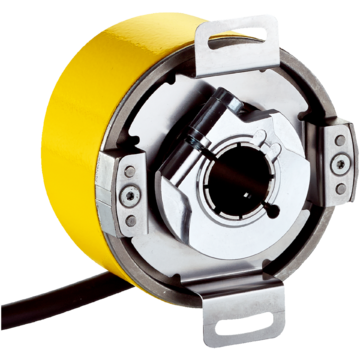

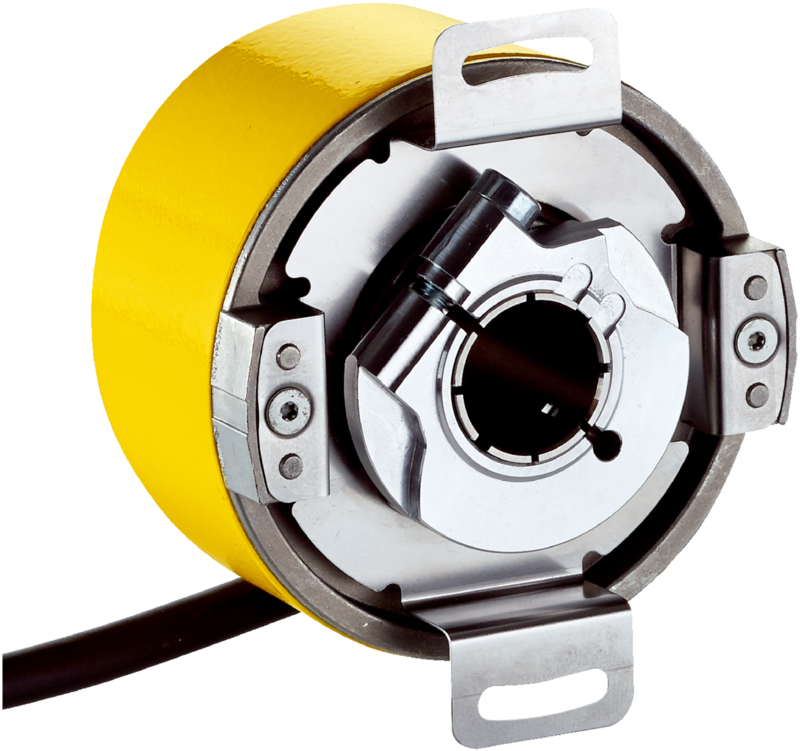

DFS60S-BBOJ01024 - 1152275
Enkoder bezpieczeństwa SICK, otwór nieprzelotowy 8mm, przewód 0,5m, interfejs Sin/Cos, IP65, PL d, SIL2, 1.024 okresy/obrót, odporność na drgania.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Enkoder bezpieczeństwa, DFS60S Pro, DFS60S-BBOJ01024, Poziom nienaruszalności bezpieczeństwa: SIL 2 (IEC 61508), SILCL2 (IEC 62061), Poziom zapewnienia bezpieczeństwa: PL d (EN ISO 13849), Wykonanie mechaniczne: Otwór nieprzelotowy 8 mm (z wpustem pasowanym), Interfejs komunikacyjny: 4,5 V ... 32 V, Sin/Cos, brak możliwości zaprogramowania, Typ przyłącza: Przewód, 8 żył, uniwersalny, 0,5 m, Liczba okresów Sinus/Cosinus na obrót: 1.024, Filtr częstotliwości przełączania: nie
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508), SILCL2 (IEC 62061) | |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849) | |
| Kategoria | 3 (EN ISO 13849) | |
| PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 1,7 x 10-8 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Krok pomiarowy zorientowany na bezpieczeństwo | 0,09°, Analiza kwadraturowa | |
| Dokładność zorientowana na bezpieczeństwo | ± 0,09° | |
| Wydajność | ||
| Liczba okresów Sinus/Cosinus na obrót | 1.024 | |
| Krok pomiarowy | 0,3 ″, przy interpolacji sygnałów Sinus/Cosinus, 12 bitów | |
| Nieliniowość różnicowa | Typ. ± 45 ″ (przy poluzowanym wsporniku antyrotacyjnym) | |
| Nieliniowość różnicowa | ± 7 ″ | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | Sin/Cos | |
| Liczba kanałów sygnałowych | 6-kanałowy | |
| Czas inicjalizacji | 50 ms | |
| Częstotliwość wyjściowa | ≤ 153,6 kHz | |
| Pobór mocy | ≤ 0,7 W (bez obciążenia) | |
| Rezystancja obciążenia | ≥ 120 Ω | |
| Instalacja elektryczna | ||
| Typ przyłącza | Przewód, 8 żył, uniwersalny, 0,5 m | |
| Napięcie zasilające | 4,5 ... 32 V | |
| Sygnał odniesienia, liczba | 1 | |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z Sinus i Cosinus | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Klasa ochrony | III (zgodnie z normą DIN EN 61140) | |
| Odporność wyjść na zwarcie | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Otwór nieprzelotowy | |
| Średnica wałka lub otworu | 8 mm Z wpustem pasowanym |
|
| Masa | Ok. 0,25 kg | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Cynkowy odlew ciśnieniowy | |
| Materiał, obudowa | Odlew ciśnieniowy ze stopu aluminium | |
| Moment rozruchowy | ≤ 0,8 Ncm (+20 °C) | |
| Moment obrotowy roboczy | ≤ 0,6 Ncm (+20 °C) | |
| Dopuszczalny statyczny przesuw wałka | ± 0,3 mm (promieniowe) ± 0,5 mm (osiowe) |
|
| Dopuszczalny dynamiczny przesuw wałka | ± 0,05 mm (promieniowe) ± 0,1 mm (osiowe) |
|
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ | |
| Moment bezwładności wirnika | 56 gcm² | |
| Żywotność łożysk | 3,6 x 109 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg norm EN 61000-6-2, EN 61000-6-3 i IEC 61326-3-1 | |
| Stopień ochrony | IP65 (IEC 60529) | |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –30 °C ... +85 °C | |
| Zakres temperatur składowania | –30 °C ... +85 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 30 g, 10 Hz ... 1.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270501 | |
| ECLASS 11.0 | 27270501 | |
| ECLASS 12.0 | 27270501 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Kraj pochodzenia | Niemcy | |
