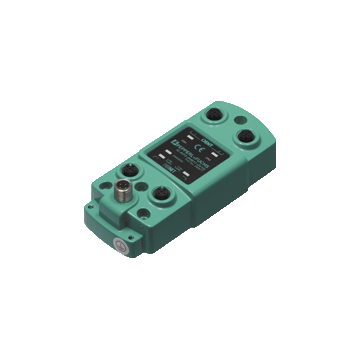

IC-KP2-1HB17-2V1D - 200876
Jednostka interfejsu sterującego firmy Pepperl+Fuchs, interfejs sterujący IDENTControl Compact z interfejsem Ethernet dla protokołów TCP/IP, PROFINET, EtherNet/IP i MODBUS TCP
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Control interface unit IC-KP2-1HB17-2V1D
- Wskaźnik LED komunikacji magistrali i głowicy odczytu / zapisu
- Pętla sieciowa poprzez zintegrowany przełącznik 2-portowy
| Opis produktu |
|---|
| IDENTControl Compact interfejs sterowania z interfejsem Ethernet dla protokołów TCP / IP, PROFINET, EtherNet / IP i MODBUS TCP |
| Ogólne specyfikacje | ||
|---|---|---|
| Liczba głowic do odczytu / zapisu | max. 1. miejsce | |
| Numer pliku UL | E87056 | |
| MTBF | 70 a (Operation at +40 °C) | |
| Wskaźniki / środki operacyjne | ||
| LED Link / Traffic | zielony: połączenie sieciowe żółty: miga w rytm przesyłanych danych |
|
| LED 1 | Wskaźnik stanu głowicy do odczytu / zapisu zielony: polecenie przy głowicy do odczytu / zapisu aktywne żółty: około 1 sekundy, jeśli polecenie zostało pomyślnie wykonane |
|
| LED CH1 | zielony: wykryto głowicę odczytu czerwony: błąd konfiguracji |
|
| LED PWR / ERR | zielony: zasilanie włączone żółty: system uruchamia się czerwony: awaria magistrali PROFINET |
|
| Przełącznik obrotowy | Ustawienie adresu | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 20 ... 30 V DC, PELV | |
| Sinusoida | ≤ 10% przy 30 V DC | |
| Zużycie prądu | ≤ 2 A łącznie z głowicą do odczytu / zapisu | |
| Pobór mocy | 3,5 W Bez głowic odczytu / zapisu | |
| Izolacja galwaniczna | podstawowa izolacja zgodna z DIN EN 50178, znamionowe napięcie izolacji 50 V eff | |
| Interfejs 1 | ||
| Fizyczny | Ethernet | |
| Protokół | SMTP HTTP TCP/IP (Port 10000) MODBUS/TCP EtherNet/IP PROFINET IO |
|
| Szybkość transmisji | 10 MBit / s lub 100 MBit / s | |
| Interfejs 2 | ||
| Fizyczny | Ethernet | |
| Protokół | SMTP HTTP TCP/IP (Port 10000) MODBUS/TCP EtherNet/IP PROFINET IO |
|
| Szybkość transmisji | 10 MBit / s lub 100 MBit / s | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61000-6-2, EN 61000-6-4 | |
| RoHS | ||
| Dyrektywa 2011/65 / UE (RoHS) | IEC/EN 63000 | |
| Standardowa zgodność | ||
| Stopień ochrony | IEC 60529 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Warunki klimatyczne | wilgotność powietrza maks. 96% Odporny na mgłę solną zgodnie z EN 60068-2-52 |
|
| Odporność na wstrząsy i uderzenia | Oscylacja (sinusoidalny): 5 g, 10 - 1000 Hz zgodnie z EN 60068-2-6 Wstrząs (półsinusoidalny): 30 g, 11 ms zgodnie z EN 60068-2-27 |
|
| Specyfikacja mechaniczna | ||
| Długość obudowy | 137 mm | |
| Szerokość obudowy | 62 mm | |
| Wysokość obudowy | 42 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Głowice odczytu / zapisu: ekranowane, 4-stykowe, złącze M12 Zasilanie: złącze M12 Uziemienie: śruba uziemienia M4 Ethernet: złącze wtykowe M12 |
|
| Materiał | ||
| Obudowa | aluminium malowane proszkowo | |
| Instalacja | mocowanie śrubowe | |
| Masa | około 300 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27280401 |
| ECLASS 12.0 | 27280401 |
| ECLASS 11.0 | 27280401 |
| ECLASS 10.0.1 | 27280401 |
| ECLASS 9.0 | 27280401 |
| ECLASS 8.0 | 27280401 |
| ECLASS 5.1 | 27280401 |
| ETIM 9.0 | EC002998 |
| ETIM 8.0 | EC002998 |
| ETIM 7.0 | EC002998 |
| ETIM 6.0 | EC002998 |
| ETIM 5.0 | EC002998 |
| UNSPSC 12.1 | 43211710 |
