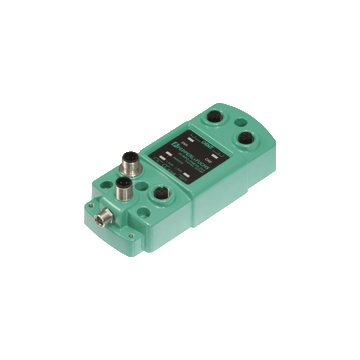

IC-KP2-2HB18-2V1 - 223349
Jednostka interfejsu sterującego firmy Pepperl+Fuchs, interfejs sterujący IDENTControl Compact z interfejsem CC-Link V2
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Control interface unit IC-KP2-2HB18-2V1
- Wskaźnik LED komunikacji magistrali i głowic odczytu / zapisu
- Max. Można podłączyć 2 głowice odczytu / zapisu
- Alternatywnie można podłączyć 1 głowicę odczytu / zapisu i 1 czujnik wyzwalający
| Opis produktu |
|---|
| IDENTControl Kompaktowy interfejs sterowania z interfejsem CC-Link V2 |
| Ogólne specyfikacje | ||
|---|---|---|
| Liczba głowic do odczytu / zapisu | max. 2 alternatywnie 1 głowica odczytu / zapisu i 1 czujnik wyzwalający |
|
| Numer pliku UL | E87056 | |
| MTBF | 85 a (Operation at +40 °C) | |
| Wskaźniki / środki operacyjne | ||
| Diody LED 1, 2 | Wskaźnik stanu głowic do odczytu / zapisu zielony: polecenie przy głowicy do odczytu / zapisu aktywne żółty: około 1 sekundy, jeśli polecenie zostało pomyślnie wykonane |
|
| Diody CH1, CH2 | zielony: wykryto głowicę odczytu czerwony: błąd konfiguracji |
|
| LED PWR / ERR | zielony: zasilanie włączone czerwony: błąd sprzętu |
|
| LED L RUN | zielony: włączony, komunikacja danych aktywna | |
| LED L ERR | czerwony: włączony, nieprawidłowe ustawienie przełącznika obrotowego lub błąd przesyłania danych czerwony: miga, ustawienie przełącznika obrotowego zmienione od ostatniego włączenia |
|
| Przełącznik obrotowy | Ustawienie adresu 01 ... 64 (dziesiętnie) Numer stacji: 0 ... 6 (x10) Numer stacji: 0 ... 9 (x1) Ustawienie prędkości transmisji: 0 .. . 4 Rozszerzone ustawienie cykliczne: 0, 1, 2, 4, 8 |
|
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 20 ... 30 V DC, PELV | |
| Sinusoida | ≤ 10% przy 30 V DC | |
| Zużycie prądu | ≤ 4 A łącznie z głowicami odczytu / zapisu | |
| Pobór mocy | 3,5 W Bez głowic odczytu / zapisu | |
| Izolacja galwaniczna | podstawowa izolacja zgodna z DIN EN 50178, znamionowe napięcie izolacji 50 V eff | |
| Interfejs 1 | ||
| Typ interfejsu | CC-Link | |
| Fizyczny | RS-485 | |
| Protokół | CC-Link | |
| Szybkość transmisji | 156; 625 kBit / s 2,5; 5; 10 Mbit / s |
|
| Interfejs 2 | ||
| Typ interfejsu | Interfejs diagnostyczny | |
| Fizyczny | RS 232 | |
| Protokół | ASCII | |
| Szybkość transmisji | 38,4 kBit / s | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61000-6-2, EN 61000-6-4 | |
| RoHS | ||
| Dyrektywa 2011/65 / UE (RoHS) | IEC/EN 63000 | |
| Standardowa zgodność | ||
| Stopień ochrony | IEC 60529 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Warunki klimatyczne | wilgotność powietrza maks. 96% Odporny na mgłę solną zgodnie z EN 60068-2-52 |
|
| Odporność na wstrząsy i uderzenia | Oscylacja (sinusoidalny): 5 g, 10 - 1000 Hz zgodnie z EN 60068-2-6 Wstrząs (półsinusoidalny): 30 g, 11 ms zgodnie z EN 60068-2-27 |
|
| Specyfikacja mechaniczna | ||
| Długość obudowy | 142 mm | |
| Szerokość obudowy | 62 mm | |
| Wysokość obudowy | 42 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Głowice odczytu / zapisu: ekranowane, 4-stykowe, złącze M12 Zasilanie: złącze M12 Uziemienie: śruba uziemienia M4 Diagnostyczny RS 232: złącze M8 CC-Link: złącze M12, A -kodowany |
|
| Materiał | ||
| Obudowa | aluminium malowane proszkowo | |
| Instalacja | mocowanie śrubowe | |
| Masa | około 300 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27280401 |
| ECLASS 12.0 | 27280401 |
| ECLASS 11.0 | 27280401 |
| ECLASS 10.0.1 | 27280401 |
| ECLASS 9.0 | 27280401 |
| ECLASS 8.0 | 27280401 |
| ECLASS 5.1 | 27280401 |
| ETIM 9.0 | EC002998 |
| ETIM 8.0 | EC002998 |
| ETIM 7.0 | EC002998 |
| ETIM 6.0 | EC002998 |
| ETIM 5.0 | EC002998 |
| UNSPSC 12.1 | 43211710 |
