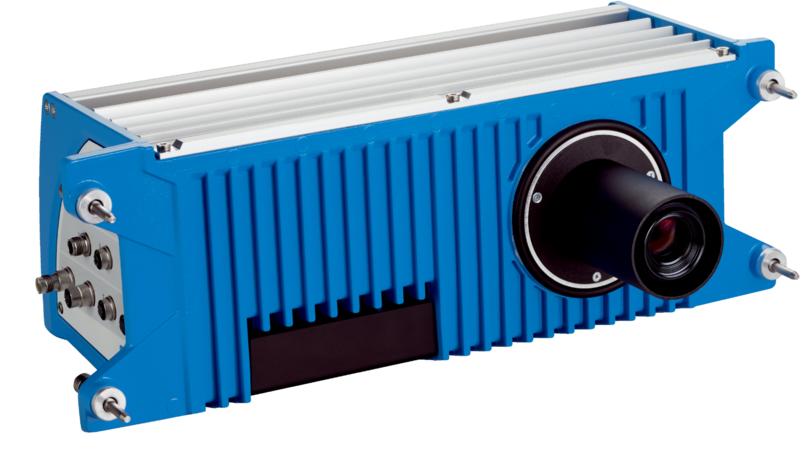

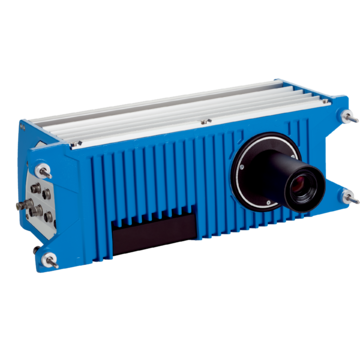

ICD890-44342031 - 1136999
Przemysłowa kamera liniowa SICK do identyfikacji, 8.192 px (200 dpi), ogniskowa 95 mm, zakres pracy 1.550–3.600 mm, CAN/Ethernet, IP65, dekodowanie kodów 1D/2D, microSD, zasilanie 24 V DC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wizyjne czytniki kodów, ICD8xx, ICD890-44342031, Ognisko optyczne: Dynamiczne sterowanie ogniskowąStała ogniskowa, Rozdzielczość czujnika: 8.192 px (200 dpi), Ogniskowa: 95 mm, Interfejs komunikacyjny: EthernetCAN
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Zastosowanie wewnątrz budynku | |
| Ognisko optyczne | Dynamiczne sterowanie ogniskową Stała ogniskowa |
|
| Czujnik | Czujnik liniowy CMOS monochromatyczny | |
| Rozdzielczość czujnika | 8.192 px (200 dpi, rozdzielczość standardowa) | |
| Częstotliwość liniowa | Max. 25 kHz | |
| Obiektyw | ||
| Ogniskowa | 95 mm | |
| Odległość odczytu | 1.550 mm ... 3.600 mm | |
| Pole widzenia | 1.200 mm (170 dpi) 1.035 mm (200 dpi) |
|
| Rozdzielczość kodu | ≥ 0,1 mm | |
| Tryb pracy | Do przodu, wstecz, start/stop | |
| Zakres pracy | 1.550 mm ... 3.600 mm | |
| Inne funkcje | Rozszerzona analiza jakości kodu, wykrywanie pustych pojemników, wymiarowanie 2D (obliczanie wymiarów obiektu na podstawie obrazu) | |
| Mechanika/elektryka | ||
| Typ przyłącza | 3 x M12, 8-pinowe złącze żeńskie, kodowanie X, CAT 6A (Ethernet 1 ... 3) 1 x M12, 12-pinowe złącze żeńskie, kodowanie A (we/wy) 1 x M12, 5-polige Dose (CAN Out) 1 x M12, wtyk 5-pinowy, kodowanie A (CAN In) 1 x M12, 8-pinowe złącze żeńskie (Light 1, Light 2) 1 x M12, 5-pinowe złącze żeńskie, kodowanie L (PWR Out) 1 x M12, wtyk 5-pinowy, kodowanie L (PWR In) |
|
| Napięcie zasilające | 24 V DC, –10 % +20 % | |
| Pobór mocy | Typ. 50 W, 55 W | |
| Akumulatory | Typ: TL-2450 Cell (ogniwo 1/10C), wlutowane na stałe, bez możliwości ponownego ładowania System chemiczny: chlorek litowo-tionylowy (Li-SOCl2) Ilość litu: 0,2 g |
|
| Pobór prądu | 10 A | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Stopień ochrony | IP65 (EN 60529:1991-10 / A2:2000-02 / A3:2013) | |
| Klasa ochrony | III (EN 61140) | |
| Bezpieczeństwo elektryczne | EN 61010-1:2010-10 | |
| Masa | Ok. 11 kg | |
| Wymiary (dł. x szer. x wys.) | 486,6 mm x 300 mm x 179 mm | |
| MTBF | 120.000 h | |
| Wydajność | ||
| Struktury kodu możliwe do odczytu | Kody 1D, kody 2D, Stacked | |
| Typy kodu kreskowego | GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, Kody na przesyłkach | |
| Typy kodu 2D | Data Matrix ECC200, GS1 Data-Matrix, MaxiCode, QR Code, Aztec, PDF417 | |
| Kąt przekrzywienia | ≤ 75° | |
| Prędkość przenośnika | ≤ 4,5 m/s | |
| Minimalna przerwa pomiędzy obiektami | ≥ 50 mm | |
| Typ obrazu | JPEG, TIFF, BMP | |
| Przesyłanie obrazu | Maks. 4 klientów (s)FTP, AWS S3 client, FTP Server, Samba Server, REST Server | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | FTP, Przesyłanie obrazu w czasie rzeczywistym | |
| Prędkość przesyłania danych | 1 Gbit/s | |
| CAN | ||
| Uwaga | CSN (SICK CAN Sensor Network) | |
| Funkcja | 1 x CAN In, 1 x CAN Out | |
| Prędkość przesyłania danych | 20 kbit/s ... 500 Mbit/s | |
| Wskazania optyczne | 3 LED (wskaźniki statusu – urządzenie) 3 podwójna dioda LED (wskaźniki statusu – Ethernet) |
|
| Program konfiguracyjny | SOPAS ET | |
| Karta pamięci | 1 x dysk SSD 2,5 cala (rejestrowanie obrazu i danych), 1 x karta pamięci microSD (przechowywanie danych konfiguracyjnych) | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | IEC 61000-6-4:2018 / IEC 61000-6-2:2019 | |
| Odporność na drgania | IEC 60068-2-6:2007-12 | |
| Odporność na wstrząsy | IEC 60068-2-27:2008-02 | |
| Temperatura otoczenia pracy | –10 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | 95 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 2.000 lx, na kodzie | |
| Stopień zanieczyszczenia | 2 (EN 61010-1) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| BIS registration | Tak | |
| UN38.3 Test Summary Report | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27280103 | |
| ECLASS 5.1.4 | 27280103 | |
| ECLASS 6.0 | 27280103 | |
| ECLASS 6.2 | 27280103 | |
| ECLASS 7.0 | 27280103 | |
| ECLASS 8.0 | 27280103 | |
| ECLASS 8.1 | 27280103 | |
| ECLASS 9.0 | 27280103 | |
| ECLASS 10.0 | 27280103 | |
| ECLASS 11.0 | 27280103 | |
| ECLASS 12.0 | 27280103 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002999 | |
| ETIM 8.0 | EC002999 | |
| UNSPSC 16.0901 | 43211701 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 11.600 kg | |
| Masa jednostkowa netto | 11.6 kg | |
| Jednostka objętości | 60000 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084548369 | |
