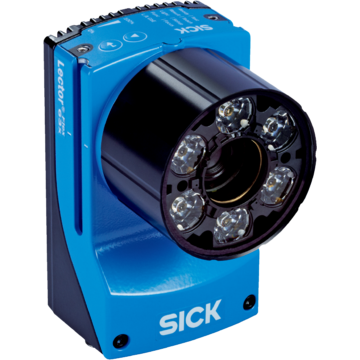

V2D631R-MWMFB4 - 1080077
Wizyjny czytnik kodów SICK, rozdzielczość 1,3 Mpix, ogniskowa 25 mm, zakres 50–2200 mm, IP67, podświetlenie białe LED, obsługa kodów 1D/2D/stacked, wejścia enkodera.
3 746,18 €
4 607,80 € z podatkiem VAT
Wysyłka w ciągu 5-7 dni
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wizyjne czytniki kodów, Lector63x, V2D631R-MWMFB4, Wariant: Urządzenie kompletne, Ognisko optyczne: Regulowana ogniskowa (ręczny), Rozdzielczość czujnika: 1.280 px x 1.024 px (1,3 Mpixel), Kolor oświetlenia: Biały, Ogniskowa: 25 mm, Interfejs komunikacyjny: EthernetPROFINETEtherNet/IP™SzeregowyCANPROFIBUS DP, Zastosowanie w chłodniach: nie, Wskazówka: Dla niektórych interfejsów komunikacyjnych wymagane mogą być dodatkowe akcesoria (szczegóły online)
| Cechy | ||
|---|---|---|
| Wariant | Urządzenie kompletne | |
| Ognisko optyczne | Regulowana ogniskowa (ręczny) | |
| Czujnik | CMOS monochromatyczny | |
| Rozdzielczość czujnika | 1.280 px x 1.024 px (1,3 Mpixel) | |
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Biały, LED, widzialne, | |
| Plamka świetlna | LED, widzialne, zielony, 525 nm, ± 15 nm LED, widzialne, czerwony, 630 nm, ± 20 nm |
|
| Wskaźnik wzajemnego położenia | Laser, czerwony, 630 nm ... 680 nm | |
| Klasa lasera | 1, odpowiada to normie 21 CFR 1040.10 i 1040.11 z wyjątkiem zgodności z IEC 60825-1 Ed. 3, jak opisano w „Laser Notice No. 56” z dnia 8 maja 2019 r. (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Obiektyw | ||
| Format optyczny | 1/1,8" | |
| Ogniskowa | 25 mm | |
| Przysłona | 8 | |
| Częstotliwość skanowania | ≤ 50 Hz, przy rozdzielczości 1,3 megapiksela | |
| Rozdzielczość kodu | ≥ 0,1 mm | |
| Zakres pracy | 50 mm ... 2.200 mm | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x M12, wtyk 17-pinowy (złącze szeregowe, CAN, we/wy, zasilanie elektryczne) 1 x M12, gniazdo 8-pinowe (Ethernet, 1 Gb/s) 1 x M8, gniazdo 4-pinowe (USB) 1 x M12, gniazdo 4-pinowe (sterowanie zewnętrznym oświetleniem) |
|
| Napięcie zasilające | 12 V DC ... 24 V DC, ± 20 % | |
| Pobór mocy | Typ. 10 W, ± 20 % | |
| Prąd wyjściowy | ≤ 100 mA | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Materiał szybki przedniej | Tworzywo sztuczne | |
| Stopień ochrony | IP67 (EN 60529 (1991-10), EN 60529/A2 (2002-02)) | |
| Bezpieczeństwo elektryczne | EN 60950-1 (2011-01) | |
| Masa | 590 g | |
| Wymiary (dł. x szer. x wys.) | 108 mm x 63,1 mm x 74,1 mm | |
| Wydajność | ||
| Struktury kodu możliwe do odczytu | Kody 1D, Stacked, kody 2D | |
| Typy kodu kreskowego | GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post | |
| Typy kodu 2D | Data Matrix ECC200, GS1 Data-Matrix, MaxiCode, QR Code | |
| Typu kodów Stacked | PDF417 | |
| Kwalifikacja kodu | Zgodnie z normą ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 18004 | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy, FTP (transmisja obrazu) | |
| Prędkość przesyłania danych | 10/100/1000 Mbit/s | |
| PROFINET | ||
| Funkcja | PROFINET Single Port (zintegrowany), PROFINET Dual Port (opcjonalnie za pośrednictwem modułu komunikacyjnego CDF600-2) | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| EtherNet/IP™ | ||
| Prędkość przesyłania danych | 10/100/1000 Mbit/s | |
| Szeregowy | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy | |
| Prędkość przesyłania danych | 0,3 kBaud ... 115,2 kBaud, AUX: 57,6 kilobodów (RS-232) | |
| CAN | ||
| Funkcja | Sieć SICK CAN Sensor Network CSN (kontroler CAN/urządzenie CAN, multiplekser/serwer) | |
| Prędkość przesyłania danych | 250 kbit/s ... 500 kbit/s | |
| PROFIBUS DP | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Wejścia dwustanowe | 4 („Czujnik 1”, „Czujnik 2”, 2 wejścia za pośrednictwem opcjonalnej pamięci parametrów CMC600 w CDB650/CDM420) | |
| Konfigurowalne wejścia | Wejście enkodera, Zewnętrzne wyzwalanie | |
| Wyjścia dwustanowe | 6 (CDB650: „Wynik 1”, „Wynik 2”, „Wynik 3”, „Wynik 4”, 2 wyjścia zewnętrzne przez CMC600 lub CDM420: „Wynik 1”, „Wynik 2”, 2 wyjścia zewnętrzne przez CMC600 lub przewód z wolnym końcem: „Wynik 1”, „Wynik 2”, „Wynik 3”, „Wynik 4”) | |
| Konfigurowalne wyjścia | Potwierdzenie odczytu, Zewnętrzne sterowanie oświetleniem, Dowolnie konfigurowany warunek wyprowadzenia danych, „Device Ready” | |
| Taktowanie odczytu | Wejścia dwustanowe, wolne, Interfejs szeregowy, Ethernet, CAN, Autotakt, Tryb prezentacji | |
| Wskazania optyczne | 11 LEDs (5 x wskaźnik stanu, 16 x LED, 5 x pasek wskaźnikowy LED, 1 zielona/czerwona plamka świetlna) | |
| Sygnalizacja dźwiękowa | Sygnał akustyczny (konfigurowany) | |
| Elementy obsługowe | 2 przyciski (wybór i uruchomienie bądź zakończenie funkcji) | |
| Interfejsy użytkownika | Serwer sieciowy | |
| Program konfiguracyjny | SOPAS ET | |
| Karta pamięci | Karta pamięci microSD (karta typu flash), maks. 32 GB, opcjonalnie | |
| Zapis i odczyt danych | Zapis obrazów i danych przy użyciu karty pamięci microSD i zewnętrznego serwera FTP | |
| Częstotliwość enkodera | Max. 1 kHz | |
| Wysterowanie zewnętrznego oświetlenia | Za pośrednictwem wyjścia cyfrowego (maks. wyzwalacz 24 V) lub zewnętrznego przyłącza oświetlenia | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-2:2005-08 / EN 61000-6-4 (2007-01) + A1 (2011) | |
| Odporność na drgania | EN 60068-2-6:2008-02 | |
| Odporność na wstrząsy | EN 60068-2-27:2009-05 | |
| Temperatura otoczenia pracy | 0 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | 90 %, bez kondensacji | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| 4Dpro | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27280103 | |
| ECLASS 5.1.4 | 27280103 | |
| ECLASS 6.0 | 27280103 | |
| ECLASS 6.2 | 27280103 | |
| ECLASS 7.0 | 27280103 | |
| ECLASS 8.0 | 27280103 | |
| ECLASS 8.1 | 27280103 | |
| ECLASS 9.0 | 27280103 | |
| ECLASS 10.0 | 27280103 | |
| ECLASS 11.0 | 27280103 | |
| ECLASS 12.0 | 27280103 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002999 | |
| ETIM 8.0 | EC002999 | |
| UNSPSC 16.0901 | 43211701 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.683 kg | |
| Masa jednostkowa netto | 0.683 kg | |
| Jednostka objętości | 4637.724 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084383250 | |
