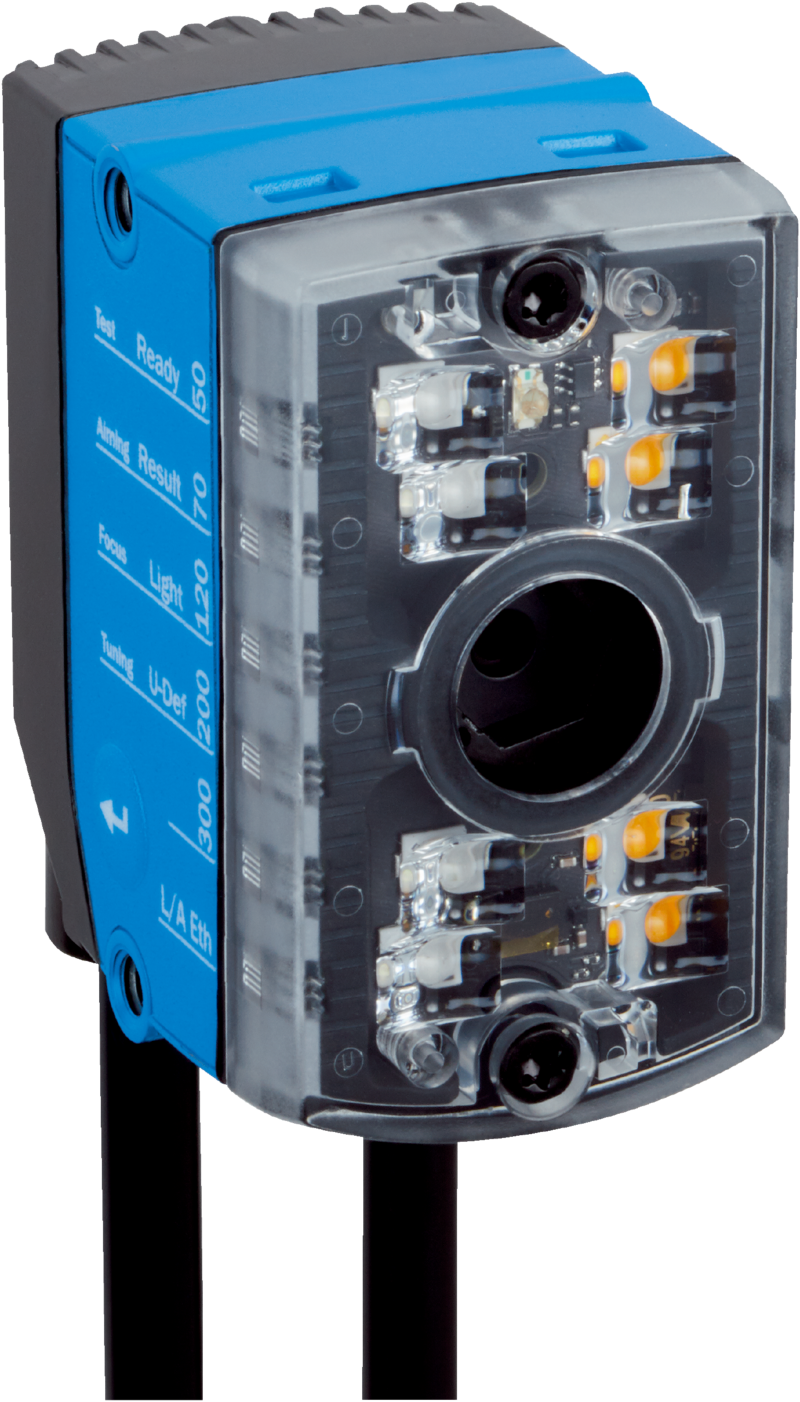

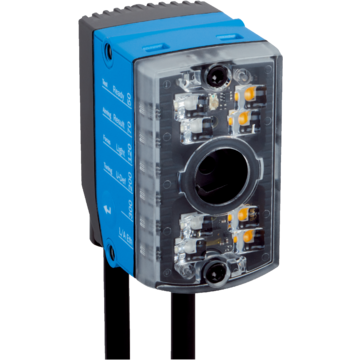

V2D611P-MMSBE4 - 1114809
System wizyjny SICK, monochromatyczny CMOS 1,2 Mpix, ręczna ogniskowa, podświetlenie bursztynowe/niebieskie, ogniskowa 6 mm, zakres 50–300 mm, licencja Quality Inspection, IP54.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Systemy wizyjne, InspectorP61x, V2D611P-MMSBE4, Zawarta licencja: Quality Inspection License, Podświetlenie: Zintegrowany, Kolor oświetlenia: Bursztynowy, Kolor niebieski, Obiektyw: 6 mm, Odstęp roboczy: 50 mm ... 300 mm, Rozdzielczość czujnika: 1.280 px x 960 px (1,2 Mpixel), Czujnik: CMOS monochromatyczny, Ognisko optyczne: Regulowana ogniskowa (ręcznie)
| Cechy | ||
|---|---|---|
| Technologia | Zdjęcie 2D | |
| Programowalny | Tak | |
| Konfigurowany | Tak | |
| SensorApp | Nova Inspector | |
| Zawarta licencja | Quality Inspection License Opcjonalny upgrade dzięki Intelligent Inspection Upgrade License, która umożliwia produktywne wykorzystanie kompletnego zestawu narzędzi. |
|
| Zestaw narzędzi | SICK Algorithmus API HALCON |
|
| Czujnik obrazu | CMOS monochromatyczny | |
| Technologia Shutter | Global-Shutter | |
| Ognisko optyczne | Regulowana ogniskowa (ręcznie) | |
| Zakres pracy | 50 mm ... 300 mm, z oświetleniem wewnętrznym, z możliwością rozszerzenia na większe odległości za pomocą oświetlenia zewnętrznego | |
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Bursztynowy, LED, widzialne, 617 nm, ± 50 nm Kolor niebieski, LED, widzialne, 470 nm, ± 15 nm |
|
| Plamka świetlna | LED, widzialne, zielony, 525 nm, ± 15 nm | |
| Wskaźnik wzajemnego położenia | LED, czerwony, 630 nm, ± 15 nm | |
| Klasa lasera | 1, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie “Laser Notice No. 56” z 24 maj 2019 r. (IEC 60825-1:2014, EN 60825-1:2014) | |
| Klasa LED | Grupa ryzyka 1 (IEC 62471 (2006-07) / EN 62471 (2008-09)) | |
| Zakres widma | Ok. 400 nm ... 900 nm | |
| Obiektyw | ||
| Ogniskowa | 6 mm | |
| Zadanie | Wykrywać - Obiekty standardowe Mierzyć - Wymiary, kontur i objętość Mierzyć - Liczba Identyfikować - Kod 2D Identyfikować - OCR Identyfikować - Wzór Identyfikować - Klasyfikować Identyfikować - Sortować Określać pozycję - Określenie pozycji 2D |
|
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x M12, wtyk 17-pinowy (złącze szeregowe, we/wy, zasilanie elektryczne) 1 x M12, 4-pinowe złącze żeńskie (Ethernet) |
|
| Napięcie zasilające | 12 V DC ... 24 V DC, ± 15 % | |
| Pobór mocy | Typ. 3,5 W | |
| Stopień ochrony | IP54 (EN 60529, EN 60529/A2) | |
| Klasa ochrony | III | |
| Materiał obudowy | Cynkowy odlew ciśnieniowy | |
| Materiał szybki przedniej | PMMA | |
| Masa | 165 g | |
| Wymiary (dł. x szer. x wys.) | 50 mm x 40,3 mm x 29,6 mm | |
| MTBF | 75.000 h | |
| Wydajność | ||
| Właściwości czujnika | ||
| Rozdzielczość czujnika | 1.280 px x 960 px (1,2 Mpixel) | |
| Częstotliwość skanowania/odświeżania | 40 Hz | |
| Interfejsy | ||
| Szeregowy | ||
| Uwaga | Funkcja jeszcze niedostępna w preinstalowanej aplikacji SensorApp Quality Inspection | |
| Prędkość przesyłania danych | 300 Baud ... 115,2 kBaud | |
| Ethernet | ||
| Funkcja | FTP | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| EtherNet/IP™ | ||
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| PROFINET | ||
| Funkcja | PROFINET Single Port | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| Interfejsy użytkownika | Serwer sieciowy | |
| Program konfiguracyjny | Interfejs WWW (konfiguracja SensorApp), SICK AppManager (ustalanie IP oraz konfiguracja, instalacja SensorApp), SICK AppStudio (programowanie) | |
| Zapis i odczyt danych | Zapis obrazów i danych za pośrednictwem zewnętrznego serwera FTP | |
| Wejścia/wyjścia | 2 wejścia, fizyczne, przełączające 3 konfigurowalne wejścia/wyjścia, fizyczne, przełączające |
|
| Prąd wyjściowy | ≤ 50 mA | |
| Maksymalna częstotliwość enkodera | Max. 300 Hz | |
| Zewnętrzne oświetlenie | Za pośrednictwem wyjścia cyfrowego (maks. sygnał wyzwalający 24 V) | |
| Elementy obsługowe | 1 przyciski | |
| Wskazania optyczne | 9 LEDs (6 x wskaźnik stanu, 2 x wskaźnik położenia LED, 1 plamka świetlna) | |
| Dane dotyczące otoczenia | ||
| Odporność na udary | EN 60068-2-27:2009-05 | |
| Obciążenie przez drgania | EN 60068-2-6:2008-02 | |
| Temperatura otoczenia pracy | 0 °C ... +40 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Licencje | ||
| Zawarta licencja | Quality Inspection License Opcjonalny upgrade dzięki Intelligent Inspection Upgrade License, która umożliwia produktywne wykorzystanie kompletnego zestawu narzędzi. |
|
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat EAC / DoC | Tak | |
| Certyfikat Profinet | Tak | |
| ESD conformity | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27310205 | |
| ECLASS 5.1.4 | 27310205 | |
| ECLASS 6.0 | 27310205 | |
| ECLASS 6.2 | 27310205 | |
| ECLASS 7.0 | 27310205 | |
| ECLASS 8.0 | 27310205 | |
| ECLASS 8.1 | 27310205 | |
| ECLASS 9.0 | 27310205 | |
| ECLASS 10.0 | 27310205 | |
| ECLASS 11.0 | 27310205 | |
| ECLASS 12.0 | 27310205 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 43211731 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.276 kg | |
| Masa jednostkowa netto | 0.276 kg | |
| Jednostka objętości | 1681.44 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084483158 | |
