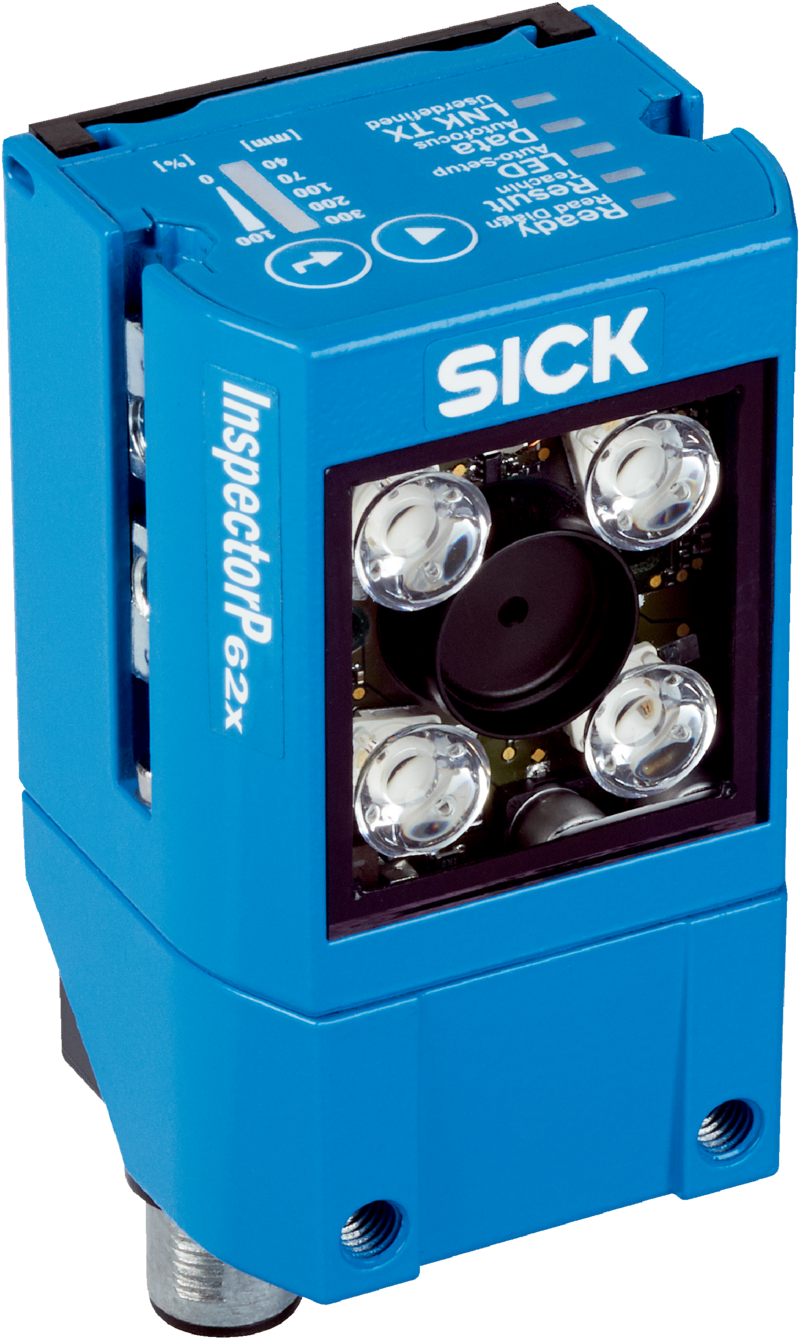

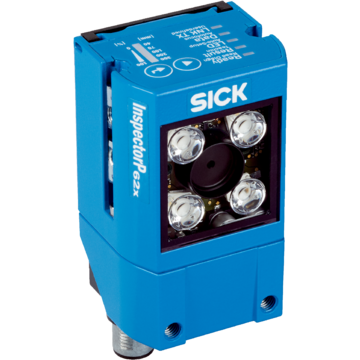

V2D621P-2MSFBB5 - 1110847
Kamera inspekcyjna SICK, CMOS mono 1,3 Mpix, LED czerwony/niebieski, ogniskowa 9,6 mm elektryczna, zakres 70–1500 mm, IP65, 2 wejścia/4 wyjścia konfigurowane, licencja Quality Inspection.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Systemy wizyjne, InspectorP62x, V2D621P-2MSFBB5, Zawarta licencja: Quality Inspection License, Podświetlenie: Zintegrowany, Kolor oświetlenia: CzerwonyKolor niebieski, Obiektyw: 9,6 mm, Odstęp roboczy: 70 mm ... 1.500 mm, Rozdzielczość czujnika: 1.280 px x 1.024 px (1,3 Mpixel), Czujnik: CMOS monochromatyczny, Ognisko optyczne: Regulowana ogniskowa (elektrycznie)
| Cechy | ||
|---|---|---|
| Technologia | Zdjęcie 2D | |
| Programowalny | Tak | |
| Konfigurowany | Tak | |
| Kategoria produktu | Programowalny, konfigurowany | |
| SensorApp | Nova Inspector | |
| Zawarta licencja | Quality Inspection License Opcjonalny upgrade dzięki Intelligent Inspection Upgrade License, która umożliwia produktywne wykorzystanie kompletnego zestawu narzędzi. |
|
| Zestaw narzędzi | HALCON | |
| Czujnik obrazu | CMOS monochromatyczny | |
| Technologia Shutter | Global-Shutter | |
| Ognisko optyczne | Regulowana ogniskowa (elektrycznie) | |
| Zakres pracy | 70 mm ... 1.500 mm | |
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Czerwony, LED, widzialne, 617 nm, ± 15 nm Kolor niebieski, LED, widzialne, 470 nm, ± 15 nm |
|
| Plamka świetlna | LED, widzialne, zielony, 525 nm, ± 15 nm | |
| Wskaźnik wzajemnego położenia | Laser, czerwony, 630 nm ... 680 nm | |
| Klasa lasera | 1, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie “Laser Notice No. 50” z 24 czerwca 2007 r. (IEC 60825-1:2014, EN 60825-1:2014) | |
| Klasa LED | Grupa ryzyka 1 (IEC 62471 (2006-07) / EN 62471 (2008-09)) | |
| Zakres widma | Ok. 400 nm ... 900 nm | |
| Obiektyw | ||
| Ogniskowa | 9,6 mm | |
| Zadanie | Wykrywać - Obiekty standardowe Mierzyć - Wymiary, kontur i objętość Mierzyć - Liczba Identyfikować - Kod 2D Identyfikować - OCR Identyfikować - Wzór Identyfikować - Klasyfikować Identyfikować - Sortować Określać pozycję - Określenie pozycji 2D |
|
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x M12, wtyk 17-pinowy (złącze szeregowe, we/wy, zasilanie elektryczne) 1 x M12, 4-pinowe złącze żeńskie (Ethernet) |
|
| Napięcie zasilające | 12 V DC ... 24 V DC, ± 10 % | |
| Pobór mocy | Typ. 4 W | |
| Stopień ochrony | IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02)) | |
| Klasa ochrony | III | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Materiał szybki przedniej | PMMA | |
| Masa | 170 g | |
| Wymiary (dł. x szer. x wys.) | 71 mm x 43 mm x 35,6 mm | |
| MTBF | 75.000 h | |
| Wydajność | ||
| Właściwości czujnika | ||
| Rozdzielczość czujnika | 1.280 px x 1.024 px (1,3 Mpixel) | |
| Częstotliwość skanowania/odświeżania | 50 Hz | |
| Interfejsy | ||
| Szeregowy | ||
| Uwaga | Funkcja jeszcze niedostępna w preinstalowanej aplikacji SensorApp Quality Inspection | |
| Prędkość przesyłania danych | 300 Baud ... 115,2 kBaud | |
| Ethernet | ||
| Funkcja | FTP, HTTP | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| CAN | ||
| Uwaga | Funkcja jeszcze niedostępna w preinstalowanej aplikacji SensorApp Quality Inspection | |
| Funkcja | Sieć SICK CAN Sensor Network (kontroler CAN/urządzenie CAN) | |
| EtherNet/IP™ | ||
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| EtherCAT<sup>®</sup> | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600 | |
| Uwaga | Funkcja jeszcze niedostępna w preinstalowanej aplikacji SensorApp Quality Inspection | |
| PROFINET | ||
| Funkcja | PROFINET Single Port | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| PROFIBUS DP | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Uwaga | Funkcja jeszcze niedostępna w preinstalowanej aplikacji SensorApp Quality Inspection | |
| Interfejsy użytkownika | Serwer sieciowy | |
| Program konfiguracyjny | Interfejs WWW (konfiguracja SensorApp), SICK AppStudio (programowanie) | |
| Zapis i odczyt danych | Zapis obrazów i danych przy użyciu karty pamięci microSD oraz zewnętrznego serwera FTP (funkcja FTP jeszcze niedostępna w preinstalowanej aplikacji SensorApp Quality Inspection) | |
| Wejścia/wyjścia | 2 wejścia optoizolowane, 4 wejść/wyjść, konfigurowany | |
| Prąd wyjściowy | ≤ 100 mA | |
| Maksymalna częstotliwość enkodera | Max. 300 Hz | |
| Zewnętrzne oświetlenie | Za pośrednictwem wyjścia cyfrowego (maks. sygnał wyzwalający 24 V) | |
| Elementy obsługowe | 2 przyciski | |
| Wskazania optyczne | 16 LEDs (5 x wskaźnik stanu, 10 x pasek wskaźnikowy LED, 1 zielona/czerwona plamka świetlna) | |
| Sygnalizacja dźwiękowa | Sygnał akustyczny | |
| Dane dotyczące otoczenia | ||
| Odporność na udary | EN 60068-2-27:2009-05 | |
| Obciążenie przez drgania | EN 60068-2-6:2008-02 | |
| Temperatura otoczenia pracy | 0 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Licencje | ||
| Zawarta licencja | Quality Inspection License Opcjonalny upgrade dzięki Intelligent Inspection Upgrade License, która umożliwia produktywne wykorzystanie kompletnego zestawu narzędzi. |
|
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat KC-Mark | Tak | |
| Certyfikat Profinet | Tak | |
| 4Dpro | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27310205 | |
| ECLASS 5.1.4 | 27310205 | |
| ECLASS 6.0 | 27310205 | |
| ECLASS 6.2 | 27310205 | |
| ECLASS 7.0 | 27310205 | |
| ECLASS 8.0 | 27310205 | |
| ECLASS 8.1 | 27310205 | |
| ECLASS 9.0 | 27310205 | |
| ECLASS 10.0 | 27310205 | |
| ECLASS 11.0 | 27310205 | |
| ECLASS 12.0 | 27310205 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 43211731 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.300 kg | |
| Masa jednostkowa netto | 0.3 kg | |
| Jednostka objętości | 2916 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084471629 | |
