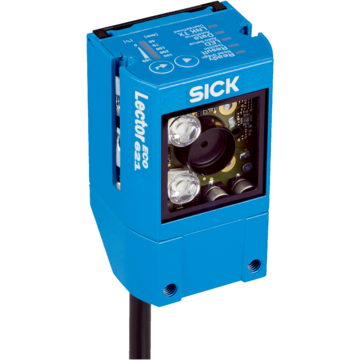

V2D621R-2MREBE5 - 1132935
Wizyjny czytnik kodów SICK, 1,3 Mpixel, regulowana ogniskowa elektryczna, zakres pracy 70–1.500 mm, czerwony LED, PROFINET/EtherCAT/CAN, IP65, microSD, obudowa aluminiowa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wizyjne czytniki kodów, Lector62x, V2D621R-2MREBE5, Wariant: Urządzenie kompletne, Ognisko optyczne: Regulowana ogniskowa (Elektryczny), Rozdzielczość czujnika: 1.280 px x 1.024 px (1,3 Mpixel), Kolor oświetlenia: Czerwony, Ogniskowa: 9,6 mm, Interfejs komunikacyjny: PROFINET, EtherCAT®, Szeregowy, CAN, CANopen, PROFIBUS DP, Zastosowanie w chłodniach: nie, Wskazówka: Dla niektórych interfejsów komunikacyjnych wymagane mogą być dodatkowe akcesoria (szczegóły online)
| Cechy | ||
|---|---|---|
| Wariant | Urządzenie kompletne | |
| Ognisko optyczne | Regulowana ogniskowa (Elektryczny) | |
| Czujnik | CMOS monochromatyczny | |
| Rozdzielczość czujnika | 1.280 px x 1.024 px (1,3 Mpixel) | |
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Czerwony, LED, widzialne, 617 nm, ± 15 nm | |
| Klasa LED | 1 (IEC 62471:2006-07, EN 62471:2008-09) | |
| Plamka świetlna | LED, widzialne, zielony, 525 nm, ± 15 nm | |
| Klasa lasera | EN 60825-1:2014+A11:2021 | |
| Obiektyw | ||
| Ogniskowa | 9,6 mm | |
| Częstotliwość skanowania | 25 Hz | |
| Rozdzielczość kodu | ≥ 0,05 mm | |
| Zakres pracy | 70 mm ... 1.500 mm | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x Wtyk 15-pinowy D-Sub-HD (0,9 m) | |
| Napięcie zasilające | 12 V DC ... 24 V DC, ± 20 % | |
| Pobór mocy | Typ. 4 W | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Materiał szybki przedniej | Tworzywo sztuczne | |
| Stopień ochrony | IP65 (EN 60529, EN 60529/A2) | |
| Klasa ochrony | III | |
| Bezpieczeństwo elektryczne | EN 62368 | |
| Masa | 170 g | |
| Wymiary (dł. x szer. x wys.) | 71 mm x 43 mm x 35,6 mm | |
| MTBF | 75.000 h | |
| Wydajność | ||
| Struktury kodu możliwe do odczytu | Kody 1D, Stacked, kody 2D | |
| Typy kodu kreskowego | GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, Plessey Code, MSI/Plessey, Telepen, Kody na przesyłkach | |
| Typy kodu 2D | Data Matrix ECC200, GS1 Data-Matrix, PDF417, PDF417 Truncated, QR Code, MaxiCode | |
| Liczba kodów w polu odczytu | 1 ... 50 | |
| Liczba znaków w polu odczytu | 500 (w przypadku funkcji CAN-multiplekser) | |
| Interfejsy | ||
| PROFINET | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Funkcja | PROFINET Single Port, PROFINET Dual Port | |
| EtherCAT<sup>®</sup> | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Szeregowy | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy | |
| Prędkość przesyłania danych | 0,3 kBaud ... 115,2 kBaud, AUX: 57,6 kilobodów (RS-232) | |
| CAN | ||
| Funkcja | Sieć SICK CAN Sensor Network CSN (kontroler CAN/urządzenie CAN, multiplekser/serwer) | |
| Prędkość przesyłania danych | 20 kbit/s ... 1 Mbit/s | |
| CANopen | ||
| Prędkość przesyłania danych | 20 kbit/s ... 1 Mbit/s | |
| PROFIBUS DP | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Wejścia dwustanowe | 4 („Czujnik 1”, „Czujnik 2”, 2 wejścia za pośrednictwem opcjonalnej pamięci parametrów CMC600 w CDB620/CDM420) | |
| Wyjścia dwustanowe | 4 (“Result 1”, “Result 2”, 2 wyjścia przez CMC i CDB620/CDM420 albo “Result 1”, “Result 2”, ”Result 3”, “Result 4” przy zastosowaniu 17-żyłowego przewodu niezakończonego wtykiem) | |
| Taktowanie odczytu | Wejścia dwustanowe, wolne, Interfejs szeregowy, CAN, Autotakt, Tryb prezentacji | |
| Wskazania optyczne | 16 LEDs (5 x wskaźnik stanu, bargraf LED x 10, 1 zielona dioda sygnalizacyjna) | |
| Sygnalizacja dźwiękowa | Brzęczyk (można wyłączyć, możliwość zaprogramowania funkcji do sygnalizowania zdarzeń) | |
| Elementy obsługowe | 2 przyciski (wybór i uruchomienie bądź zakończenie funkcji) | |
| Interfejsy użytkownika | Serwer sieciowy | |
| Program konfiguracyjny | SOPAS ET | |
| Zapis i odczyt danych | Zapis obrazów i danych przy użyciu karty pamięci microSD i zewnętrznego serwera FTP | |
| Częstotliwość enkodera | Max. 300 Hz | |
| Wysterowanie zewnętrznego oświetlenia | Za pośrednictwem wyjścia cyfrowego (maks. sygnał wyzwalający 24 V) | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-2:2005-08 / EN 61000-6-4 (2007-01) + A1 (2011) | |
| Odporność na drgania | EN 60068-2-6:2008-02 | |
| Odporność na wstrząsy | EN 60068-2-27:2009-05 | |
| Temperatura otoczenia pracy | 0 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | 90 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 2.000 lx, na kodzie | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| 4Dpro | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27280103 | |
| ECLASS 5.1.4 | 27280103 | |
| ECLASS 6.0 | 27280103 | |
| ECLASS 6.2 | 27280103 | |
| ECLASS 7.0 | 27280103 | |
| ECLASS 8.0 | 27280103 | |
| ECLASS 8.1 | 27280103 | |
| ECLASS 9.0 | 27280103 | |
| ECLASS 10.0 | 27280103 | |
| ECLASS 11.0 | 27280103 | |
| ECLASS 12.0 | 27280103 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002999 | |
| ETIM 8.0 | EC002999 | |
| UNSPSC 16.0901 | 43211701 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.360 kg | |
| Masa jednostkowa netto | 0.36 kg | |
| Jednostka objętości | 2916 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084548000 | |
