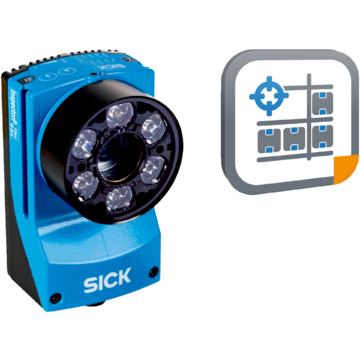

V2D631P-2MISCB8S50 - 1101640
Czujnik pozycjonowania SICK, CMOS mono 1,3 Mpix, LED białe, S-mount, ogniskowa 9,6 mm stała, zasięg 100–350 mm, 150–700 mm, IP67, 4 wyjścia cyfrowe, 108x63x59 mm, programowalny.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Systemy wizyjne, InspectorP Rack Fine Positioning, V2D631P-2MISCB8S50, Podświetlenie: Zintegrowany, Kolor oświetlenia: Biały, Obiektyw: 9,6 mm, S-Mount, Odstęp roboczy: 100 mm ... 350 mm, 150 mm ... 700 mm, Rozdzielczość czujnika: 1.280 px x 1.024 px (1,3 Mpixel), Czujnik: CMOS monochromatyczny, Ognisko optyczne: Stała ogniskowa, Zastosowanie w chłodniach: nie
| Cechy | ||
|---|---|---|
| Technologia | Zdjęcie 2D | |
| Konfigurowany | Tak | |
| Czujnik obrazu | CMOS monochromatyczny | |
| Technologia Shutter | Global-Shutter | |
| Ognisko optyczne | Stała ogniskowa | |
| Zakres pracy | 100 mm ... 350 mm 150 mm ... 700 mm |
|
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Biały, LED, widzialne, 6.000 K, ± 500 K | |
| Wskaźnik wzajemnego położenia | Laser, czerwony, 630 nm ... 680 nm | |
| Klasa lasera | 1, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie “Laser Notice No. 50” z 24 czerwca 2007 r. (IEC 60825-1:2014, EN 60825-1:2014) | |
| Obiektyw | ||
| Format optyczny | 1/1,8" | |
| Ogniskowa | 9,6 mm | |
| Zadanie | Lokalizować, nawigować i prowadzić - Nawigować Określać pozycję - Określenie pozycji 2D |
|
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x M12, wtyk 17-pinowy (złącze szeregowe, we/wy, zasilanie elektryczne) 1 x M8, złącze żeńskie 4-pinowe (USB, nieużywane) 1 x M12, 8-pinowe gniazdo wtykowe (Gigabit Ethernet) 1 x M8, złącze żeńskie 4-pinowe (oświetlenie zewnętrzne) |
|
| Napięcie zasilające | 12 V DC ... 24 V DC, ± 20 % | |
| Pobór mocy | Typ. 10 W, ± 20 % | |
| Stopień ochrony | IP67 (EN 60529 (1991-10), EN 60529/A2 (2002-02)) | |
| Klasa ochrony | III (EN 60950-1 (2014-08)) | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Materiał szybki przedniej | PMMA | |
| Masa | 450 g | |
| Wymiary (dł. x szer. x wys.) | 108 mm x 63 mm x 59 mm | |
| Wydajność | ||
| Właściwości czujnika | ||
| Rozdzielczość czujnika | 1.280 px x 1.024 px (1,3 Mpixel) | |
| Powtarzalność | Standardowo 0,05 mm ... 0,1 mm | |
| Obiekt pomiaru | Otwory (średnica otworu 8 mm ... 15 mm) | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | FTP, HTTP | |
| Prędkość przesyłania danych | 10/100/1000 Mbit/s | |
| PROFINET | ||
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| Interfejsy użytkownika | Interfejs WWW | |
| Program konfiguracyjny | Interfejs WWW, Interfejs sterownika programowalnego | |
| Zapis i odczyt danych | Zapis obrazów i danych przy użyciu karty pamięci microSD i zewnętrznego serwera FTP | |
| Wyjście cyfrowe | 4 wyjścia cyfrowe, 24 V | |
| Prąd wyjściowy | ≤ 100 mA | |
| Elementy obsługowe | 2 przyciski | |
| Wskazania optyczne | 11 LEDs (5 x wskaźnik stanu, 16 x LED, 5 x pasek wskaźnikowy LED, 1 zielona/czerwona plamka świetlna) | |
| Sygnalizacja dźwiękowa | Sygnał akustyczny | |
| Dane dotyczące otoczenia | ||
| Odporność na udary | EN 60068-2-27:2009-05 | |
| Obciążenie przez drgania | EN 60068-2-6:2008-02 | |
| Temperatura otoczenia pracy | 0 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27310205 | |
| ECLASS 5.1.4 | 27310205 | |
| ECLASS 6.0 | 27310205 | |
| ECLASS 6.2 | 27310205 | |
| ECLASS 7.0 | 27310205 | |
| ECLASS 8.0 | 27310205 | |
| ECLASS 8.1 | 27310205 | |
| ECLASS 9.0 | 27310205 | |
| ECLASS 10.0 | 27310205 | |
| ECLASS 11.0 | 27310205 | |
| ECLASS 12.0 | 27310205 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 43211731 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| 4Dpro | Tak | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.640 kg | |
| Masa jednostkowa netto | 0.64 kg | |
| Jednostka objętości | 5054 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084465116 | |
