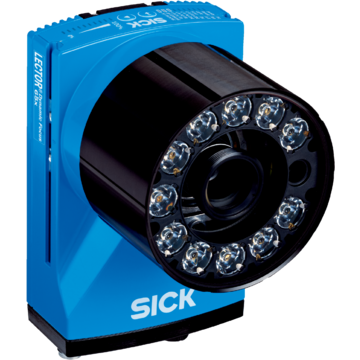

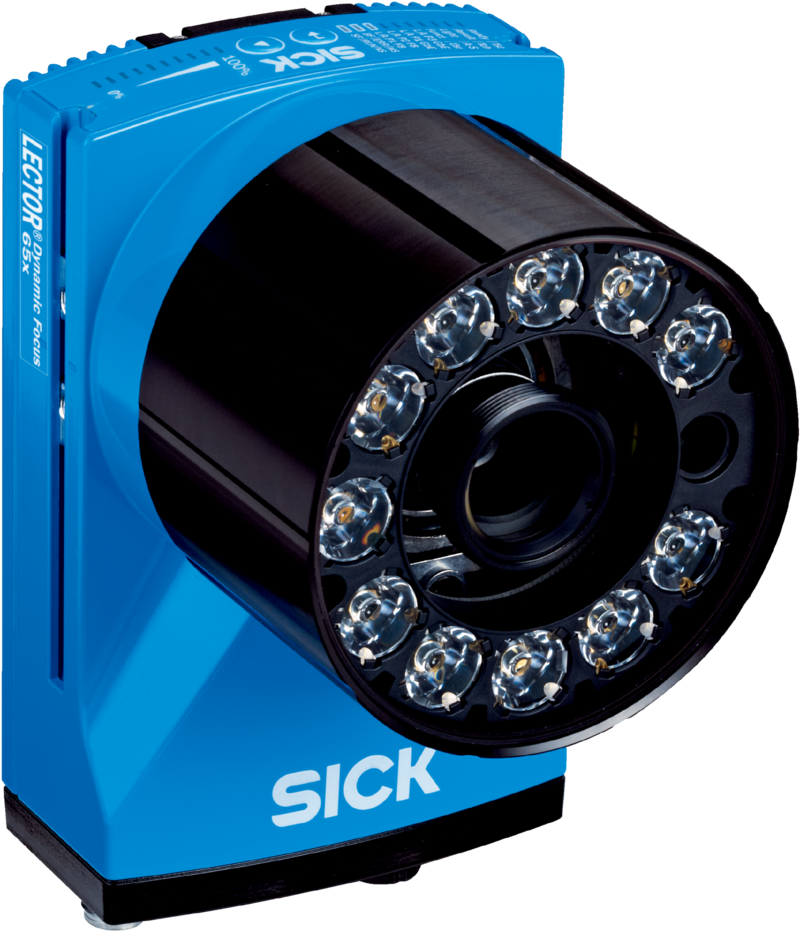

V2D654R-MEWHA6 - 1060893
Wizyjny czytnik kodów SICK, dynamiczna ogniskowa 54 mm, rozdzielczość 4,2 Mpix, białe LED, zakres pracy 670–2000 mm, interfejs Ethernet/PROFINET/CAN/RS232/PROFIBUS, IP65, obsługa kodów 1D/2D.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wizyjne czytniki kodów, Lector64x/Lector65x, V2D654R-MEWHA6, Wariant: Urządzenie kompletne, Ognisko optyczne: Dynamiczne sterowanie ogniskową, Rozdzielczość czujnika: 2.048 px x 2.048 px (4,2 Mpixel), Kolor oświetlenia: Biały, Ogniskowa: 54 mm, Interfejs komunikacyjny: EthernetPROFINETEtherNet/IP™SzeregowyCANPROFIBUS DP, Zastosowanie w chłodniach: nie, Wskazówka: Dla niektórych interfejsów komunikacyjnych wymagane mogą być dodatkowe akcesoria (szczegóły online)
| Cechy | ||
|---|---|---|
| <>Wariant</> | <>Urządzenie kompletne</> | |
| <>Ognisko optyczne</> | <>Dynamiczne sterowanie ogniskową</> | |
| <>Czujnik</> | <>CMOS monochromatyczny</> | |
| <>Rozdzielczość czujnika</> | <>2.048 px x 2.048 px (4,2 Mpixel)</> | |
| <>Podświetlenie</> | <>Zintegrowany</> | |
| <>Kolor oświetlenia</> | <>Biały, LED, widzialne,</> | |
| <>Klasa LED</> | <>Grupa ryzyka 1 (IEC 62471:2006-07, EN 62471:2008-09)</> | |
| <>Plamka świetlna</> | <>LED, widzialne, zielony, 525 nm, ± 15 nm</> | |
| <>Wskaźnik wzajemnego położenia</> | <>Laser, czerwony, 630 nm ... 680 nm</> | |
| <>Klasa lasera</> | <>1, odpowiada to normie 21 CFR 1040.10 i 1040.11 z wyjątkiem zgodności z IEC 60825-1 Ed. 3, jak opisano w „Laser Notice No. 56” z dnia 8 maja 2019 r. (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)</> | |
| Obiektyw | ||
| <>Format optyczny</> | <>1″</> | |
| <>Ogniskowa</> | <>54 mm</> | |
| <>Przysłona</> | <>8</> | |
| <>Częstotliwość skanowania</> | <>40 Hz, przy rozdzielczości 4 megapikseli</> | |
| <>Rozdzielczość kodu</> | <>≥ 0,12 mm</> | |
| <>Zakres pracy</> | <>670 mm ... 2.000 mm</> | |
| Mechanika/elektryka | ||
| <>Typ przyłącza</> | <>1 x M12, wtyk 17-pinowy (złącze szeregowe, CAN, we/wy, zasilanie elektryczne)</> <>2 x M12, gniazdo 8-pinowe (Ethernet, P1 – jeszcze brak funkcji)</> <>1 x M8, gniazdo 4-pinowe (USB)</> |
|
| <>Napięcie zasilające</> | <>24 V DC, ± 20 %</> | |
| <>Pobór mocy</> | <>Typ. 20 W, ± 20 %</> | |
| <>Prąd wyjściowy</> | <>≤ 100 mA</> | |
| <>Materiał obudowy</> | <>Odlew ciśnieniowy ze stopu aluminium</> | |
| <>Kolor obudowy</> | <>Jasnoniebieski (RAL 5012)</> | |
| <>Materiał szybki przedniej</> | <>Szkło</> | |
| <>Stopień ochrony</> | <>IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02))</> | |
| <>Klasa ochrony</> | <>III</> | |
| <>Bezpieczeństwo elektryczne</> | <>EN 60950-1 (2011-01)</> | |
| <>Masa</> | <>963 g</> | |
| <>Wymiary (dł. x szer. x wys.)</> | <>142,8 mm x 90 mm x 106,1 mm</> | |
| <>MTBF</> | <>100.000 h</> | |
| Wydajność | ||
| <>Struktury kodu możliwe do odczytu</> | <>Kody 1D, Stacked, kody 2D</> | |
| <>Typy kodu kreskowego</> | <>GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post</> | |
| <>Typy kodu 2D</> | <>Data Matrix ECC200, GS1 Data-Matrix, MaxiCode, QR Code</> | |
| <>Typu kodów Stacked</> | <>PDF417</> | |
| <>Kwalifikacja kodu</> | <>Zgodnie z normą ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 18004</> | |
| <>Wewnętrzna pamięć obrazu</> | <>512 MB</> | |
| Interfejsy | ||
| Ethernet | ||
| <>Funkcja</> | <>Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy, FTP (transmisja obrazu)</> | |
| <>Prędkość przesyłania danych</> | <>10/100/1000 Mbit/s</> | |
| PROFINET | ||
| <>Funkcja</> | <>PROFINET Single Port (zintegrowany), PROFINET Dual Port (opcjonalnie za pośrednictwem modułu komunikacyjnego CDF600-2)</> | |
| EtherNet/IP™ | ||
| <>Prędkość przesyłania danych</> | <>10/100/1000 Mbit/s</> | |
| Szeregowy | ||
| <>Funkcja</> | <>Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy</> | |
| <>Prędkość przesyłania danych</> | <>0,3 kBaud ... 115,2 kBaud, AUX: 57,6 kilobodów (RS-232)</> | |
| CAN | ||
| <>Funkcja</> | <>Sieć SICK CAN Sensor Network CSN (kontroler CAN/urządzenie CAN, multiplekser/serwer)</> | |
| <>Prędkość przesyłania danych</> | <>20 kbit/s ... 1 Mbit/s</> | |
| PROFIBUS DP | ||
| <>Rodzaj wbudowania</> | <>Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2</> | |
| <>Wejścia dwustanowe</> | <>4 („Czujnik 1”, „Czujnik 2”, 2 wejścia za pośrednictwem opcjonalnej pamięci parametrów CMC600 w CDB650/CDM420)</> | |
| <>Konfigurowalne wejścia</> | <>Wejście enkodera, Zewnętrzne wyzwalanie</> | |
| <>Wyjścia dwustanowe</> | <>6 (CDB650: „Wynik 1”, „Wynik 2”, „Wynik 3”, „Wynik 4”, 2 wyjścia zewnętrzne przez CMC600 lub CDM420: „Wynik 1”, „Wynik 2”, 2 wyjścia zewnętrzne przez CMC600 lub przewód z wolnym końcem: „Wynik 1”, „Wynik 2”, „Wynik 3”, „Wynik 4”)</> | |
| <>Konfigurowalne wyjścia</> | <>Potwierdzenie odczytu, Zewnętrzne sterowanie oświetleniem, Dowolnie konfigurowany warunek wyprowadzenia danych, „Device Ready”</> | |
| <>Taktowanie odczytu</> | <>Wejścia dwustanowe, wolne, Interfejs szeregowy, Ethernet, CAN, Autotakt, Tryb prezentacji</> | |
| <>Wskazania optyczne</> | <>21 LEDs (10 x wskaźnik stanu, bargraf LED x 10, 1 zielona dioda sygnalizacyjna)</> | |
| <>Sygnalizacja dźwiękowa</> | <>Brzęczyk (można wyłączyć, możliwość zaprogramowania funkcji do sygnalizowania zdarzeń)</> | |
| <>Elementy obsługowe</> | <>2 przyciski (wybór i uruchomienie bądź zakończenie funkcji)</> | |
| <>Interfejsy użytkownika</> | <>Serwer sieciowy</> | |
| <>Program konfiguracyjny</> | <>SOPAS ET</> | |
| <>Karta pamięci</> | <>Karta pamięci micro SD (karta typu flash), maks. 16 GB, opcjonalnie</> | |
| <>Zapis i odczyt danych</> | <>Zapis obrazów i danych przy użyciu karty pamięci microSD i zewnętrznego serwera FTP</> | |
| <>Częstotliwość enkodera</> | <>Max. 1 kHz</> | |
| <>Wysterowanie zewnętrznego oświetlenia</> | <>Za pośrednictwem wyjścia cyfrowego (maks. wyzwalacz 24 V) lub zewnętrznego przyłącza oświetlenia</> | |
| Dane dotyczące otoczenia | ||
| <>Kompatybilność elektromagnetyczna (EMC)</> | <>EN 61000-6-2:2005-08 / EN 61000-6-3 (2007-01)</> | |
| <>Odporność na drgania</> | <>EN 60068-2-6:2008-02</> | |
| <>Odporność na wstrząsy</> | <>EN 60068-2-6</> | |
| <>Temperatura otoczenia pracy</> | <>0 °C ... +50 °C</> | |
| <>Temperatura składowania</> | <>–20 °C ... +70 °C</> | |
| <>Dopuszczalna względna wilgotność powietrza</> | <>90 %, bez kondensacji</> | |
| <>Odporność na światło zewnętrzne</> | <>2.000 lx, na kodzie</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| <>Certyfikat cULus</> | <>Tak</> | |
| <>BIS registration</> | <>Tak</> | |
| <>4Dpro</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27280103</> | |
| <>ECLASS 5.1.4</> | <>27280103</> | |
| <>ECLASS 6.0</> | <>27280103</> | |
| <>ECLASS 6.2</> | <>27280103</> | |
| <>ECLASS 7.0</> | <>27280103</> | |
| <>ECLASS 8.0</> | <>27280103</> | |
| <>ECLASS 8.1</> | <>27280103</> | |
| <>ECLASS 9.0</> | <>27280103</> | |
| <>ECLASS 10.0</> | <>27280103</> | |
| <>ECLASS 11.0</> | <>27280103</> | |
| <>ECLASS 12.0</> | <>27280103</> | |
| <>ETIM 5.0</> | <>EC002550</> | |
| <>ETIM 6.0</> | <>EC002550</> | |
| <>ETIM 7.0</> | <>EC002999</> | |
| <>ETIM 8.0</> | <>EC002999</> | |
| <>UNSPSC 16.0901</> | <>43211701</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.174 kg | |
| Masa jednostkowa netto | 1.174 kg | |
| Jednostka objętości | 4729.296 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084297106 | |
