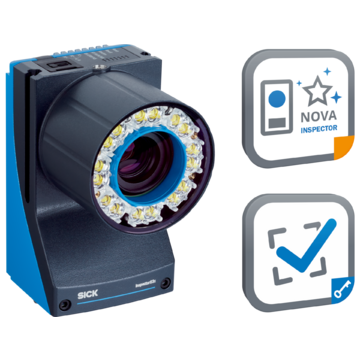

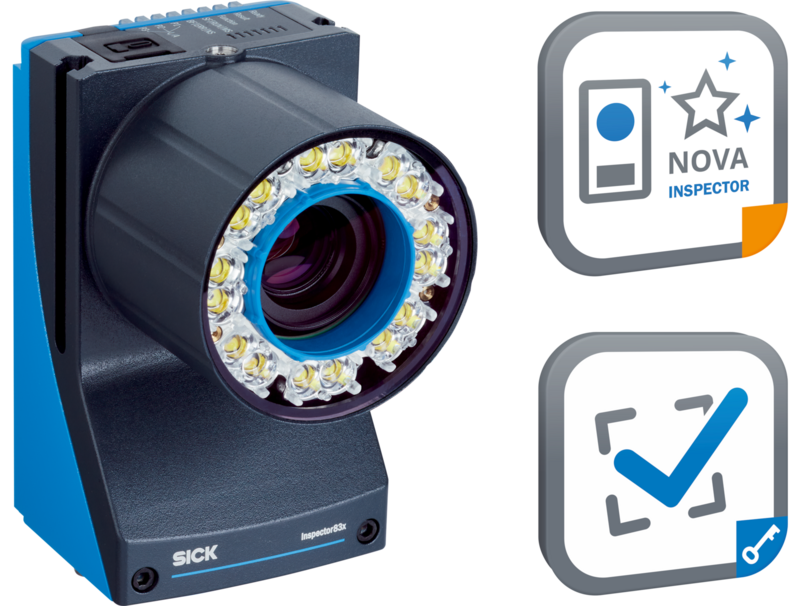

V2D8305P-1MCICXAF1SXXXX (1140202) - 1140202
System wizyjny SICK, monochromatyczny CMOS 5,1 Mpix, obiektyw C-Mount 12 mm, licencja Intelligent Inspection, zasięg 200–2500 mm, IP65, podświetlenie białe zintegrowane.
Zapytaj o produkt:
V2D8305P-1MCICXAF1SXXXX (1140202) - 1140202 6 900,00 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Systemy wizyjne, Inspector83x, V2D8305P-1MCICXAF1SXXXX, Zawarta licencja: Intelligent Inspection License, Podświetlenie: Zintegrowany, Kolor oświetlenia: Biały, Obiektyw: 12 mm, C-Mount, Odstęp roboczy: 200 mm ... 2.500 mm, Rozdzielczość czujnika: 2.464 px x 2.048 px (5,1 Mpixel), Czujnik: CMOS monochromatyczny, Ognisko optyczne: Regulowana ogniskowa (ręcznie)
| Cechy | ||
|---|---|---|
| Technologia | Zdjęcie 2D | |
| Programowalny | Tak | |
| Konfigurowany | Tak | |
| Kategoria produktu | Programowalny, konfigurowany | |
| SensorApp | Nova Inspector | |
| Zawarta licencja | Intelligent Inspection License | |
| Możliwości rozbudowy | Dodatek do programu narzędziowego SICK Nova umożliwia dodawanie indywidualnych narzędzi klienta lub nowych narzędzi. Projektowanie i dostosowywanie narzędzi jest obsługiwane przez SICK AppSpace oraz SICK AppStudio. | |
| Typ licencji | Oprogramowanie jest udostępniane na zasadzie licencji do urządzenia. Licencja jest każdorazowo powiązana z określonym identyfikatorem sprzętowym. | |
| Okres licencji | Licencja jest udzielana bez ograniczenia czasowego. | |
| Zestaw narzędzi | SICK Algorithmus API HALCON |
|
| Czujnik obrazu | CMOS monochromatyczny | |
| Technologia Shutter | Global-Shutter | |
| Ognisko optyczne | Regulowana ogniskowa (ręcznie) | |
| Odstęp roboczy | 200 mm ... 2.500 mm, w zależności od obiektywu | |
| Podświetlenie | Zintegrowany | |
| Kolor oświetlenia | Biały, LED, widzialne, 6.500 K, ± 1.000 K | |
| Klasa LED | Grupa ryzyka 1 (IEC 62471 (2006-07) / EN 62471 (2008-09)) | |
| Obiektyw | ||
| Format optyczny | 1/1,8" | |
| Ogniskowa | 12 mm | |
| Zadanie | Wykrywać - Obiekty standardowe Mierzyć - Wymiary, kontur i objętość Mierzyć - Liczba Identyfikować - Kod 2D Identyfikować - OCR Identyfikować - Wzór Identyfikować - Klasyfikować Identyfikować - Sortować Określać pozycję - Określenie pozycji 2D |
|
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x M12, wtyk 17-pinowy, kodowanie A (Power, we/wy) 1 x M8, złącze żeńskie 4-pinowe (oświetlenie zewnętrzne) 1 x M12, 8-pinowe złącze żeńskie, kodowanie X (Gigabit Ethernet) 2 x M12, złącze żeńskie 4-pinowe, kodowanie D (magistrala sieciowa Ethernet) |
|
| Napięcie zasilające | 24 V DC, ± 20 % | |
| Pobór mocy | 21 W | |
| Stopień ochrony | IP65 (IEC 60529:2013 +C1:2013 +C2:2015 +AMD2 C1:2019, EN 60529:1991 +A1:2010 +A2:2013 +AC:2019-02) | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Masa | 545 g, bez obiektywu i przewodów podłączeniowych | |
| Wymiary (dł. x szer. x wys.) | 108 mm x 63,1 mm x 84,5 mm | |
| MTBF | 100.000 h | |
| Wydajność | ||
| Właściwości czujnika | ||
| Rozdzielczość czujnika | 2.464 px x 2.048 px (5,1 Mpixel) | |
| Rozmiar piksela | 2,74 µm x 2,74 µm | |
| Wielkość czujnika | 6,75 mm x 5,61 mm | |
| Częstotliwość skanowania/odświeżania | 30 Hz | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | FTP | |
| Prędkość przesyłania danych | 10/100/1000 Mbit/s, Adresy MAC (odnoszące się do urządzeń), patrz tabliczka znamionowa | |
| EtherNet/IP™ | ||
| Funkcja | EtherNet/IP™ Dual Port | |
| Prędkość przesyłania danych | 10/100 MBit/s | |
| PROFINET | ||
| Funkcja | PROFINET Dual Port | |
| Prędkość przesyłania danych | 10/100 MBit/s | |
| Interfejsy użytkownika | Serwer sieciowy | |
| Program konfiguracyjny | Interfejs WWW (konfiguracja SensorApp), SICK AppManager (ustalanie IP oraz konfiguracja, instalacja SensorApp), SICK AppStudio (programowanie) | |
| Zapis i odczyt danych | Zapis obrazów i danych za pośrednictwem zewnętrznego serwera FTP | |
| Wejścia/wyjścia | 2 wejścia optoizolowane, fizyczne, przełączające 6 konfigurowalnych wejść/wyjść, fizyczne, przełączające (4 na przyłączu Power-I/O, 2 na przyłączu oświetlenia zewnętrznego) |
|
| Prąd wyjściowy | ≤ 50 mA | |
| Maksymalna częstotliwość enkodera | Max. 50 kHz | |
| Zewnętrzne oświetlenie | Zewnętrzne zasilanie elektryczne lub poprzez Vout (maks. 1 A) na 4-pinowym złączu żeńskim X2 jako przyłączu oświetlenia. Wyzwalanie poprzez cyfrowe wyjście za pomocą 17-pinowego wtyku X1 lub poprzez zewnętrzne złącze oświetlenia na 4-pinowym złączu żeńskim X2. | |
| Wskazania optyczne | 8 Diody LED sygnalizujące stan | |
| Dane dotyczące otoczenia | ||
| Odporność na drgania | EN 60068-2-6:2007, EN 60068-2-64:2019 | |
| Odporność na wstrząsy | EN 60068-2-27:2008 | |
| Temperatura otoczenia pracy | 0 °C ... +40 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Względna wilgotność powietrza | ≤ 90 %, bez kondensacji | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat Profinet | Tak | |
| Certyfikat Ethernet/IP | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27310205 | |
| ECLASS 5.1.4 | 27310205 | |
| ECLASS 6.0 | 27310205 | |
| ECLASS 6.2 | 27310205 | |
| ECLASS 7.0 | 27310205 | |
| ECLASS 8.0 | 27310205 | |
| ECLASS 8.1 | 27310205 | |
| ECLASS 9.0 | 27310205 | |
| ECLASS 10.0 | 27310205 | |
| ECLASS 11.0 | 27310205 | |
| ECLASS 12.0 | 27310205 | |
| ETIM 5.0 | EC001820 | |
| ETIM 6.0 | EC001820 | |
| ETIM 7.0 | EC001820 | |
| ETIM 8.0 | EC001820 | |
| UNSPSC 16.0901 | 43211731 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.772 kg | |
| Masa jednostkowa netto | 0.772 kg | |
| Jednostka objętości | 9520 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084537691 | |
