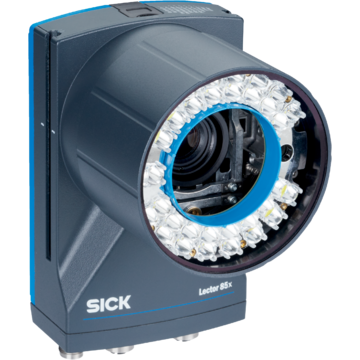

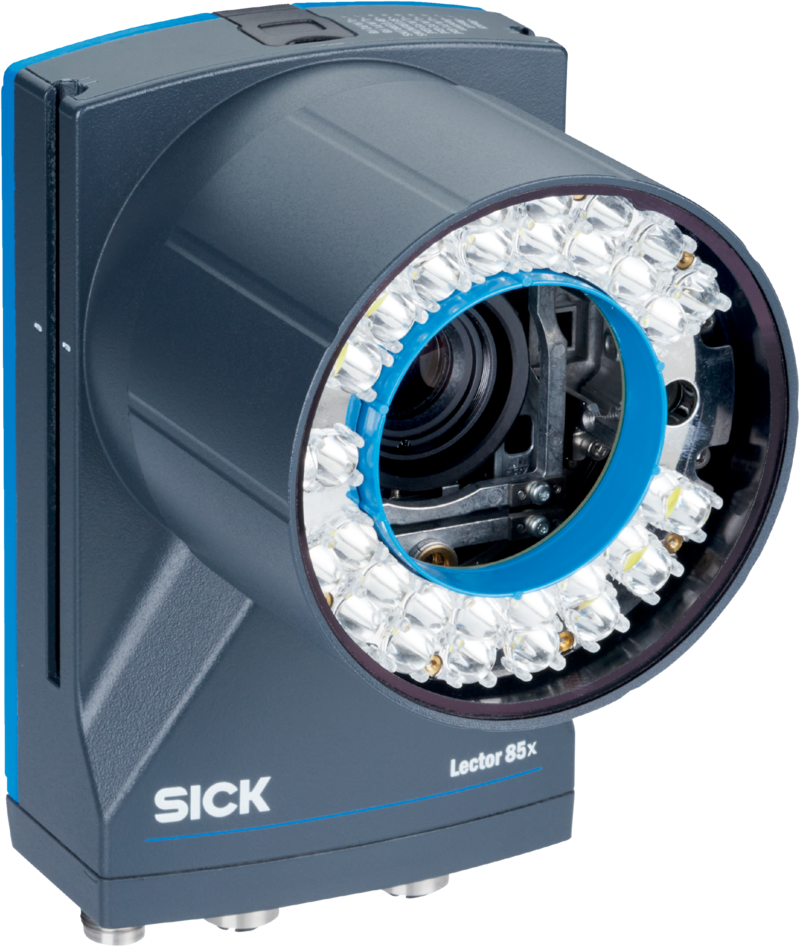

V2D8509R-1MEMEXAL2SXXXX - 1144622
Wizyjny czytnik kodów SICK, dynamiczna ogniskowa, rozdzielczość 9 Mpix, ogniskowa 25 mm, czerwone LED, IP65, zakres 500–2400 mm, obsługa 1D/2D/stacked, interfejsy Ethernet/USB/CAN.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wizyjne czytniki kodów, Lector85x, V2D8509R-1MEMEXAL2SXXXX, Wariant: Urządzenie kompletne, Regulatory Model: Z6ARAD, Ognisko optyczne: Dynamiczne sterowanie ogniskową, Rozdzielczość czujnika: 4.096 px x 2.176 px (9 Mpixel), Kolor oświetlenia: Czerwony, Ogniskowa: 25 mm, Filtr polaryzacyjny: nie, Interfejs komunikacyjny: Ethernet, CAN, Szeregowy, USB, Zastosowanie w chłodniach: nie
| Cechy | ||
|---|---|---|
| <>Obszar zastosowań</> | <>Zastosowanie wewnątrz budynku</> | |
| <>Wariant</> | <>Urządzenie kompletne</> | |
| <>Ognisko optyczne</> | <>Dynamiczne sterowanie ogniskową</> | |
| <>Czujnik</> | <>CMOS monochromatyczny</> | |
| <>Rozdzielczość czujnika</> | <>4.096 px x 2.176 px (9 Mpixel)</> | |
| <>Podświetlenie</> | <>Zintegrowany</> | |
| <>Kolor oświetlenia</> | <>Czerwony, LED, widzialne, 660 nm, ± 20 nm</> | |
| <>Anzahl LED</> | <>32</> | |
| <>Kąt otwarcia</> | <>47°, oświetlenie</> | |
| <>Klasa LED</> | <>Grupa ryzyka 1 (niskie ryzyko) zgodnie z IEC 62471-1: 2006-07 / EN 62471-1: 2008-09</> | |
| <>Plamka świetlna</> | <>LED, widzialne, zielony, 530 nm, ± 15 nm</> <>LED, widzialne, czerwony, 660 nm, ± 20 nm</> |
|
| <>Wskaźnik wzajemnego położenia</> | <>Laser, czerwony, 630 nm ... 680 nm</> | |
| <>Klasa lasera</> | <>1, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie “Laser Notice No. 56” z 24 maj 2019 r. (EN 60825-1:2014+A11:2021, IEC 60825-1:2014)</> | |
| Obiektyw | ||
| <>Ogniskowa</> | <>25 mm</> | |
| <>Przysłona</> | <>5,6</> | |
| <>Częstotliwość skanowania</> | <>20 Hz, przy rozdzielczości 9 megapikseli</> | |
| <>Rozdzielczość kodu</> | <>≥ 0,1 mm</> | |
| <>Zakres pracy</> | <>500 mm ... 2.400 mm</> | |
| Mechanika/elektryka | ||
| <>Typ przyłącza</> | <>1 x M12, wtyk 17-pinowy, kodowanie A (Power CAN, interfejs szeregowy, we/wy)</> <>1 x M12, wtyk 5-pinowy, kodowanie A (Power, CAN)</> <>3 x M12, 8-pinowe złącze żeńskie, kodowanie X (Gigabit Ethernet)</> |
|
| <>Napięcie zasilające</> | <>24 V DC, ± 20 %</> | |
| <>Pobór mocy</> | <>Typ. 27 W</> | |
| <>Pobór prądu</> | <>Max. 2 A</> | |
| <>Materiał obudowy</> | <>Odlew ciśnieniowy ze stopu aluminium</> | |
| <>Kolor obudowy</> | <>Szary antracytowy (RAL 7016)</> | |
| <>Materiał szybki przedniej</> | <>Szkło (grubość 2 mm, powłoka odporna na zarysowania)</> | |
| <>Stopień ochrony</> | <>IP65 (IEC 60529:2013 +C1:2013 +C2:2015 +AMD2 C1:2019, EN 60529:1991 +A1:2010 +A2:2013 +AC:2019-02)</> | |
| <>Bezpieczeństwo elektryczne</> | <>EN 61010:2010 / EN 61010-1:2010/A1:2019/AC:2019-04</> | |
| <>Masa</> | <>975 g, bez obiektywu i przewodów podłączeniowych</> | |
| <>Wymiary (dł. x szer. x wys.)</> | <>143,4 mm x 90 mm x 106,1 mm</> | |
| <>MTBF</> | <>100.000 h</> | |
| Wydajność | ||
| <>Struktury kodu możliwe do odczytu</> | <>Kody 1D, kody 2D, Stacked</> | |
| <>Typy kodu kreskowego</> | <>Code 128, GS1-128, EAN 128, EAN 8, EAN 13, UPC-A, UPC-E, 2/5 Interleaved, Codabar, Code 93, Kod kreskowy na przesyłce</> | |
| <>Typy kodu 2D</> | <>Data Matrix ECC200, GS1 Data-Matrix, MaxiCode, QR Code, Aztec</> | |
| <>Typu kodów Stacked</> | <>PDF417</> | |
| <>Kwalifikacja kodu</> | <>Zgodnie z normą ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 18004</> | |
| Interfejsy | ||
| Ethernet | ||
| <>Funkcja</> | <>Interfejs danych (przekazywanie wyniku odczytu), interfejs serwisowy, FTP (transmisja obrazu)</> | |
| <>Prędkość przesyłania danych</> | <>10/100/1000 Mbit/s, Adresy MAC (odnoszące się do urządzeń), patrz tabliczka znamionowa</> | |
| CAN | ||
| <>Funkcja</> | <>Interfejs danych (przekazywanie wyniku odczytu), Interfejs wyzwalacza, Punkt początkowy ogniska</> | |
| <>Prędkość przesyłania danych</> | <>500 kbit/s</> | |
| Szeregowy | ||
| <>Prędkość przesyłania danych</> | <>1,2 kBaud ... 115,2 kBaud</> | |
| USB | ||
| <>Funkcja</> | <>Interfejs serwisowy (wywołanie serwera WWW), Ethernet za pośrednictwem interfejsu USB (RNDIS)</> | |
| <>Prędkość przesyłania danych</> | <>480 Mbit/s</> | |
| <>Wejścia dwustanowe</> | <>2 („Czujnik 1”, „Czujnik 2”, izolowany, Wejście enkodera, Zewnętrzne wyzwalanie)</> | |
| Konfigurowalne wejścia/wyjścia cyfrowe | ||
| <>X1</> | <>4 (DIO3, DIO4, DIO5, DIO6)</> | |
| <>Taktowanie odczytu</> | <>Wejścia dwustanowe, CAN</> | |
| <>Wskazania optyczne</> | <>12 LEDs (10 x wskaźnik stanu, 2 x sygnał zwrotny)</> | |
| <>Interfejsy użytkownika</> | <>Serwer sieciowy</> | |
| <>Program konfiguracyjny</> | <>SOPASair</> | |
| <>Gniazdo kart pamięci</> | <>Karta pamięci micro SD (nie wchodzi w zakres dostawy)</> | |
| <>Klonowanie parametrów</> | <>Karta pamięci micro SD</> <>Oprogramowanie sterujące</> |
|
| <>Zapis i odczyt danych</> | <>Zapis obrazów i danych przy użyciu zewnętrznego serwera FTP</> | |
| <>Częstotliwość enkodera</> | <>Max. 50 kHz</> | |
| <>Rozdzielczość enkodera</> | <>0,2 mm ... 10 mm, na impuls</> | |
| <>Wysterowanie zewnętrznego oświetlenia</> | <>Za pośrednictwem wyjścia cyfrowego (maks. sygnał wyzwalający 24 V)</> | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | ||
| <>Odporność na zakłócenia</> | <>IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019</> | |
| <>Emisja zakłóceń</> | <>IEC 61000-6-4:2018 / EN IEC 61000-6-4:2019</> | |
| <>Odporność na drgania</> | <>EN 60068-2-6:2007, EN 60068-2-64:2019</> | |
| <>Odporność na wstrząsy</> | <>EN 60068-2-27:2008</> | |
| <>Temperatura otoczenia pracy</> | <>0 °C ... +50 °C</> | |
| <>Temperatura składowania</> | <>–20 °C ... +70 °C</> | |
| <>Dopuszczalna względna wilgotność powietrza</> | <>≤ 90 %, bez kondensacji</> | |
| <>Odporność na światło zewnętrzne</> | <>2.000 lx, na kodzie</> | |
| <>Stopień zanieczyszczenia</> | <>2 (EN 61010-1)</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| <>BIS registration</> | <>Tak</> | |
| <>4Dpro</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27280103</> | |
| <>ECLASS 5.1.4</> | <>27280103</> | |
| <>ECLASS 6.0</> | <>27280103</> | |
| <>ECLASS 6.2</> | <>27280103</> | |
| <>ECLASS 7.0</> | <>27280103</> | |
| <>ECLASS 8.0</> | <>27280103</> | |
| <>ECLASS 8.1</> | <>27280103</> | |
| <>ECLASS 9.0</> | <>27280103</> | |
| <>ECLASS 10.0</> | <>27280103</> | |
| <>ECLASS 11.0</> | <>27280103</> | |
| <>ECLASS 12.0</> | <>27280103</> | |
| <>ETIM 5.0</> | <>EC002550</> | |
| <>ETIM 6.0</> | <>EC002550</> | |
| <>ETIM 7.0</> | <>EC002999</> | |
| <>ETIM 8.0</> | <>EC002999</> | |
| <>UNSPSC 16.0901</> | <>43211701</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.132 kg | |
| Masa jednostkowa netto | 1.132 kg | |
| Jednostka objętości | 4751.604 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084548338 | |
