SEMG421

Kurtyna bezpieczeństwa kategoria 4 firmy Wenglor, komplet - nadajnik/odbiornik, wysokość ochrony = 1687 mm, rozdzielczość = 30 mm, wyjście 2 x PNP OSSD, konektor M12, IP65/IP67, materiał obudowy - aluminium

SEMG421

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Cena:

3 424,00 €

[netto]
Zapytaj o produkt
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • Łatwa konfiguracja za pomocą okablowania
  • Pole ochronne na całej długości obudowy dla instalacji bez wystających elementów
  • Szybkie ustawienie dzięki widocznemu czerwonemu światłu
  • Wąska konstrukcja dla łatwej integracji
Kurtyny świetlne bezpieczeństwa rozwiązują wszystkie podstawowe zadania. Podstawowy tryb ochrony funkcji, blokada restartu i monitorowanie ochrony są standardowe i można je łatwo skonfigurować. Pole ochronne zawsze rozciąga się do końca obudowy. W rezultacie ochrona jest łatwo zapewniona nawet w ograniczonych warunkach instalacji. Adapter ZEMX001 jest zawarty w dostawie kurtyny.

Parametry optyki
Zakres 0,25...14 m
Długość obudowy (L) 1662 mm
Wysokość pola bezpieczeństwa (SFH) 1687 mm
Rozdzielczość 30 mm
Rodzaj światła Światło czerwone
Długość fali 630 nm
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia ± 2,5 °
Dane elektryczne
Typ czujnika Set
Zasilanie 19,2...28,8 V DC
Czas odpowiedzi 14,1 ms
Zakres temperatury -25...55 °C
Temperatura przechowywania -25...60 °C
Ilość wyjść bezpieczeństwa (OSSDs) 2
Spadek napięcia na wyjściu bezpiecznym < 2,3 V
PNP wyjście bezpieczne/ max. prąd przełączania 300 mA
Ilość sygnałów wyjściowych 1
Spadek napięcia na wyjściu < 2,5 V
Sygnał wyjściowy / prąd przełączania 100 mA
Zabezpieczenie przed zwarciem i przeciążeniem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Klasa ochrony III
Dane mechaniczne
Materiał obudowy Aluminium
Materiał dysku Poliwęglan
Stopień ochrony IP IP65/IP67
Podłączenie konektor M12
Długość przewodu 300 mm
Dane istotne dla bezpieczeństwa
ESPE Type (EN 61496) 4
Kategoria bezpieczeństwa (EN ISO 13849-1) 4
Poziom wydajności (EN ISO 13849-1) PL e
PFHD 1,60 × E-8 1/h
Mission Time TM (EN ISO 13849-1) 20 a
SIL (EN 61508) SIL3
SIL(EN 62061) SILCL3
Dane ogólne
Zakres dostawy Mounting ZEMX001
Zakres dostawy (Nadajnik / Odbiornik) SEMG521; SEMG621
Funkcja
Ochrona ręki tak
Reset blokady tak
Tryb bezpieczny tak
Monitorowanie przekaźników tak

Instrukcja obsługi SEMG421_instrukcja.pdf
Karta katalogowa SEMG421_karta_katalogowa.pdf

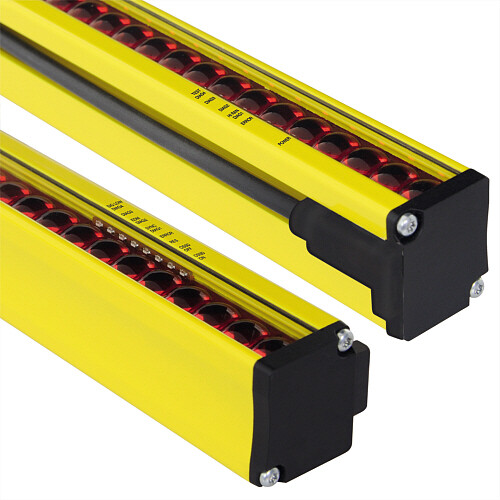

Zdjęcie poglądowe SEMG421.jpg

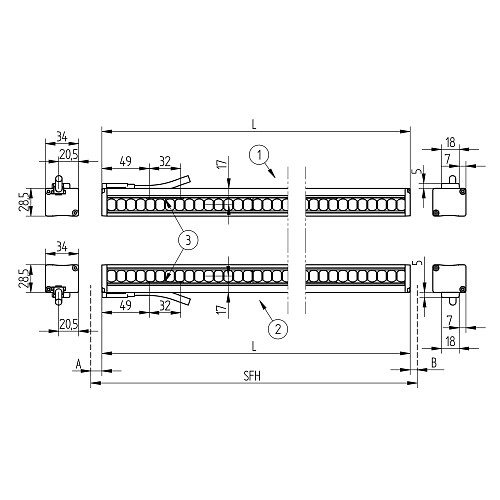

Rysunek techniczny SEMG421_01.jpg
