C4MT-10824ABB04FE0 - 1207297

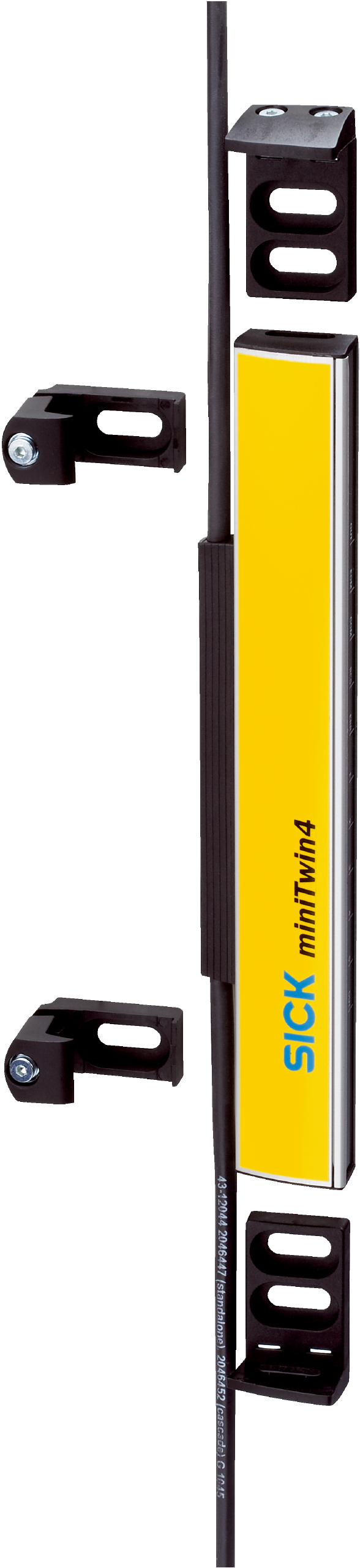

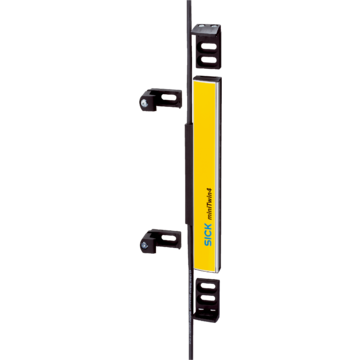

Optoelektroniczna kurtyna bezpieczeństwa SICK, poziom zabezpieczeń PL e, SIL 3, rozdzielczość 24 mm, pole 1080 mm, zasięg 5 m, montaż C/L-Fix, synchronizacja optyczna, IP65.

Kod produktu: C4MT-10824ABB04FE0
Oznaczenie producenta: 1207297
Producent: SICK
Kategoria: Ochrona dłoni

1 894,46 €

2 330,19 € z podatkiem VAT

Dostępne: (1 szt.)

Wysyłka w ciągu 5-7 dni

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Optoelektroniczne kurtyny bezpieczeństwa, miniTwin, C4MT-10824ABB04FE0, Część systemowa: 1 Twin-Stick, Przeznaczenie: miniTwin4 jako host dla kaskady podwójnej i potrójnej, miniTwin4 jako środkowy gość dla kaskady potrójnej, Sposób zamocowania: Mocowanie C-Fix lub L-Fix, Poziom bezpieczeństwa: PL e, SIL 3, Typ 4, Rozdzielczość: 24 mm, Zasięg: 5 m, Wysokość pola ochronnego: 1.080 mm, Typ przyłącza: Wtyk M12, 5-biegunowy, Przyłącze rozszerzeń: Gniazdo M12, 5-biegunowe, Stopień ochrony: IP65, Zakres dostawy: Twin Stick, Wtyk systemowy, Uchwyt C-Fix i L-Fix, 2 szt. każdy, Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa, Instrukcja bezpieczeństwa, instrukcja montażu, Instrukcja eksploatacji do pobrania

Cechy
<>Część systemowa</>		<>1 Twin-Stick</>
<>Przeznaczenie</>		<>miniTwin4 jako host dla kaskady podwójnej i potrójnej</> <>miniTwin4 jako środkowy gość dla kaskady potrójnej</>
<>Sposób zamocowania</>		<>Mocowanie C-Fix lub L-Fix</>
<>Rozdzielczość</>		<>24 mm</>
Zasięg
	<>Minimalny</>	<>0 m ... 4 m</>
	<>Typowy</>	<>0 m ... 5 m</>
<>Wysokość pola ochronnego</>		<>1.080 mm</>
<>Czas odpowiedzi</>		<>≤ 13 ms</>
<>Synchronizacja</>		<>Optyczna, bez odrębnej synchronizacji</>
<>Zakres dostawy</>		<>Twin Stick</> <>Wtyk systemowy</> <>Uchwyt C-Fix i L-Fix, 2 szt. każdy</> <>Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa</> <>Instrukcja bezpieczeństwa</> <>Instrukcja montażu</> <>Instrukcja eksploatacji do pobrania</>
Charakterystyka bezpieczeństwa technicznego
<>Typ</>		<>Typ 4 (IEC 61496-1)</>
<>Poziom nienaruszalności bezpieczeństwa</>		<>SIL 3 (IEC 61508)</>
<>Kategoria</>		<>Kategoria 4 (EN ISO 13849)</>
<>Poziom zapewnienia bezpieczeństwa</>		<>PL e (EN ISO 13849)</>
<>PFH_D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</>		<>Systemy kaskadowe: 1,3 x 10^-8 (EN ISO 13849)</>
<>T_M (okres użytkowania)</>		<>20 lat(a) (EN ISO 13849)</>
<>Bezpieczny stan w przypadku usterki</>		<>Co najmniej jedno urządzenie OSSD jest wyłączone</>
Interfejsy
Podłączenie systemu
	<>Długość przewodu</>	<>700 mm</>
	<>Przekrój poprzeczny przewodu</>	<>0,34 mm²</>
	<>Dopuszczalna długość przewodów</>	<>≤ 20 m</>
Przyłącze rozszerzeń
	<>Długość przewodu</>	<>700 mm</>
<>Rodzaj konfiguracji</>		<>Przez okablowanie</>
<>Wskaźniki</>		<>LEDs</>
Instalacja elektryczna
<>Klasa ochrony</>		<>III (EN 61140)</>
<>Napięcie zasilania U_V</>		<>24 V DC (19,2 V DC ... 28,8 V DC)</>
<>Tętnienia resztkowe</>		<>≤ 10 %</>
<>Pobór prądu</>		<>≤ 3 A</>
Wyjścia bezpieczeństwa (OSSD)
	<>Rodzaj wyjścia</>	<>Półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego</>
	<>Stan WŁ., napięcie załączające HIGH</>	<>24 V DC (U_V – 2,25 V DC ... U_V)</>
	<>Stan WYŁ., napięcie załączające LOW</>	<>≤ 2 V DC</>
	<>Obciążalność prądowa na każde OSSD</>	<>≤ 300 mA</>
Mechanika
<>Przekrój obudowy (z przyłączem systemowym)</>		<>15 mm x 32 mm</>
<>Materiał obudowy</>		<>Stop aluminium ALMGSI 0,5</>
<>Masa</>		<>380 g</>
Dane dotyczące otoczenia
<>Stopień ochrony</>		<>IP65 (EN 60529)</>
<>Temperatura otoczenia pracy</>		<>–20 °C ... +55 °C</>
<>Temperatura składowania</>		<>–25 °C ... +70 °C</>
<>Wilgotność powietrza</>		<>15 % ... 95 %, bez kondensacji</>
<>Odporność na drgania</>		<>5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)</>
<>Odporność na wstrząsy</>		<>15 g / 6 ms (EN 60068-2-27)</>
<>Klasa</>		<>3M4 (IEC TR 60721-4-3)</>
Inne dane
<>Długość fali</>		<>850 nm</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>Moroccan declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>Certyfikat UK-Type-Examination</>		<>Tak</>
<>Certyfikat ULus</>		<>Tak</>
<>Certyfikat cUL</>		<>Tak</>
<>Certyfikat Taiwan OSHA</>		<>Tak</>
<>Certyfikat EC-Type-Examination</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27272704</>
<>ECLASS 5.1.4</>		<>27272704</>
<>ECLASS 6.0</>		<>27272704</>
<>ECLASS 6.2</>		<>27272704</>
<>ECLASS 7.0</>		<>27272704</>
<>ECLASS 8.0</>		<>27272704</>
<>ECLASS 8.1</>		<>27272704</>
<>ECLASS 9.0</>		<>27272704</>
<>ECLASS 10.0</>		<>27272704</>
<>ECLASS 11.0</>		<>27272704</>
<>ECLASS 12.0</>		<>27272704</>
<>ETIM 5.0</>		<>EC002549</>
<>ETIM 6.0</>		<>EC002549</>
<>ETIM 7.0</>		<>EC002549</>
<>ETIM 8.0</>		<>EC002549</>
<>UNSPSC 16.0901</>		<>46171620</>
Dane dotyczące cła
Masa jednostkowa		1.055 kg
Masa jednostkowa netto		1.055 kg
Jednostka objętości		13794 Cubic Centimetres (cm³)
Kraj pochodzenia		Węgry
EAN		4047084202117
