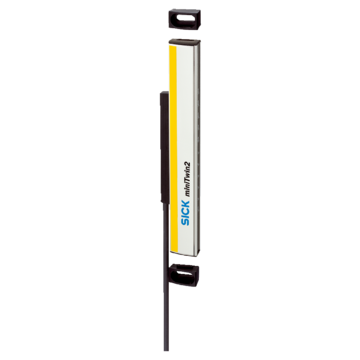

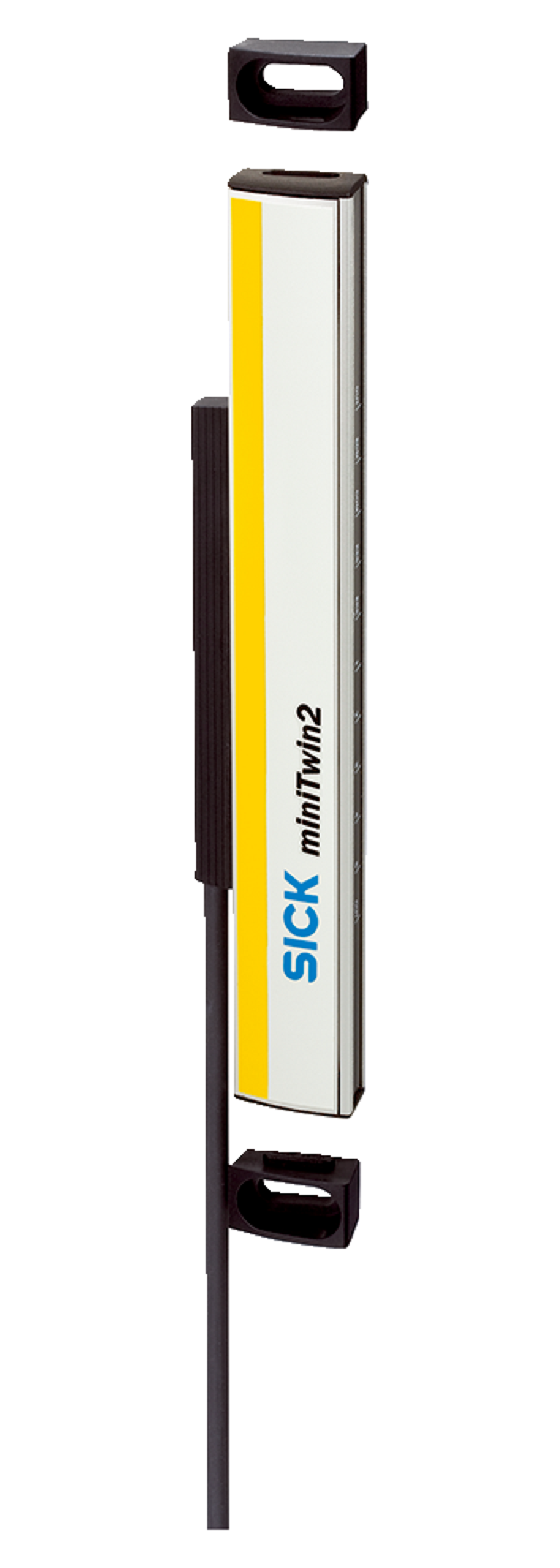

C2MT-04234BBC03DB0 - 1207966
Optoelektroniczna kurtyna bezpieczeństwa SICK, stopień ochrony IP65, rozdzielczość 34 mm, zasięg do 8 m, wysokość pola chronionego 420 mm, czas odpowiedzi ?13 ms, poziom bezpieczeństwa PL c, SIL 1, wyjścia PNP.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Optoelektroniczne kurtyny bezpieczeństwa, miniTwin, C2MT-04234BBC03DB0, Część systemowa: 1 Twin-Stick, Przeznaczenie: miniTwin2 jako urządzenie autonomiczne, Sposób zamocowania: Mocowanie O-Fix, Poziom bezpieczeństwa: PL c, SIL 1, Typ 2, Rozdzielczość: 34 mm, Zasięg: 8 m, Wysokość pola ochronnego: 420 mm, Typ przyłącza: Wtyk M12, 5-biegunowy, Stopień ochrony: IP65, Zakres dostawy: Twin Stick, Wtyk systemowy, Uchwyt O-Fix, 2 szt., Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa, Instrukcja bezpieczeństwa, instrukcja montażu, Instrukcja eksploatacji do pobrania
| Cechy | ||
|---|---|---|
| Część systemowa | 1 Twin-Stick | |
| Przeznaczenie | miniTwin2 jako urządzenie autonomiczne | |
| Sposób zamocowania | Mocowanie O-Fix | |
| Rozdzielczość | 34 mm | |
| Zasięg | ||
| Minimalny | 0 m ... 6 m | |
| Typowy | 0 m ... 8 m | |
| Wysokość pola ochronnego | 420 mm | |
| Czas odpowiedzi | ≤ 13 ms | |
| Synchronizacja | Optyczna, bez odrębnej synchronizacji | |
| Zakres dostawy | Twin Stick Wtyk systemowy Uchwyt O-Fix, 2 szt. Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa Instrukcja bezpieczeństwa Instrukcja montażu Instrukcja eksploatacji do pobrania |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| Typ | Typ 2 (IEC 61496-1) | |
| Poziom nienaruszalności bezpieczeństwa | SIL 1 (IEC 61508) | |
| Kategoria | Kategoria 2 (EN ISO 13849) | |
| Szybkość testowania (test wewnętrzny) | 58 /s | |
| Maksymalna częstość odczytu | 34 min⁻¹ (EN ISO 13849) | |
| Poziom zapewnienia bezpieczeństwa | PL c (EN ISO 13849), Przestrzegać optycznych cech wydajnościowych! | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | System autonomiczny: 2,4 x 10-8 (EN ISO 13849) | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Bezpieczny stan w przypadku usterki | Co najmniej jedno urządzenie OSSD jest wyłączone | |
| Interfejsy | ||
| Podłączenie systemu | ||
| Długość przewodu | 350 mm | |
| Przekrój poprzeczny przewodu | 0,34 mm² | |
| Dopuszczalna długość przewodów | ≤ 20 m | |
| Rodzaj konfiguracji | Przez okablowanie | |
| Wskaźniki | LEDs | |
| Instalacja elektryczna | ||
| Klasa ochrony | III (EN 61140) | |
| Napięcie zasilania UV | 24 V DC (19,2 V DC ... 28,8 V DC) | |
| Tętnienia resztkowe | ≤ 10 % | |
| Pobór prądu | ≤ 3 A | |
| Wyjścia bezpieczeństwa (OSSD) | ||
| Rodzaj wyjścia | Półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego | |
| Stan WŁ., napięcie załączające HIGH | 24 V DC (UV – 2,25 V DC ... UV) | |
| Stan WYŁ., napięcie załączające LOW | ≤ 2 V DC | |
| Obciążalność prądowa na każde OSSD | ≤ 300 mA | |
| Mechanika | ||
| Przekrój obudowy (z przyłączem systemowym) | 15 mm x 32 mm | |
| Materiał obudowy | Stop aluminium ALMGSI 0,5 | |
| Masa | 155 g | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP65 (EN 60529) | |
| Temperatura otoczenia pracy | –20 °C ... +55 °C | |
| Temperatura składowania | –25 °C ... +70 °C | |
| Wilgotność powietrza | 15 % ... 95 %, bez kondensacji | |
| Odporność na drgania | 5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6) | |
| Odporność na wstrząsy | 15 g / 6 ms (EN 60068-2-27) | |
| Klasa | 3M4 (IEC TR 60721-4-3) | |
| Inne dane | ||
| Długość fali | 850 nm | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat UK-Type-Examination | Tak | |
| Certyfikat ULus | Tak | |
| Certyfikat cUL | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272704 | |
| ECLASS 5.1.4 | 27272704 | |
| ECLASS 6.0 | 27272704 | |
| ECLASS 6.2 | 27272704 | |
| ECLASS 7.0 | 27272704 | |
| ECLASS 8.0 | 27272704 | |
| ECLASS 8.1 | 27272704 | |
| ECLASS 9.0 | 27272704 | |
| ECLASS 10.0 | 27272704 | |
| ECLASS 11.0 | 27272704 | |
| ECLASS 12.0 | 27272704 | |
| ETIM 5.0 | EC002549 | |
| ETIM 6.0 | EC002549 | |
| ETIM 7.0 | EC002549 | |
| ETIM 8.0 | EC002549 | |
| UNSPSC 16.0901 | 46171620 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.548 kg | |
| Masa jednostkowa netto | 0.548 kg | |
| Jednostka objętości | 5465.26 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084228605 | |
