SLC30-150-R/129/151 - 199689

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Najważniejsze parametry świetlnej kurtyny bezpieczeństwa SLC30-150/129/151 SLC30-150-R/129/151

  • Zasięg działania do 15 m
  • Rozdzielczość 30 mm (ochrona dłoni)
  • Samokontrola (typ 4 zgodnie z IEC / EN 61496-1)
  • Wykrywanie Master / Slave, Plug and Play
  • Stopień ochrony IP67
  • Zintegrowany wyświetlacz funkcji
  • Sygnalizacja przed usterką
  • Podłączenie przez gniazdo urządzenia M12 x b1
  • Wyjścia bezpieczeństwa OSSD w wersji półprzewodników z separacją potencjałów
  • Wysokość pola ochronnego do 1800 mm
  • Start / Restart wyłącz prekonfiguracja poprzez opcje / 129
Komponenty systemu
Nadajnik SLC30-150-T/92
Odbiornik SLC30-150-R/129/151
Ogólne specyfikacje
Efektywny zasięg wykrywania 0,2 ... 15 m
Źródło światła Podczerwień
Rodzaj światła modulowane światło podczerwone
Typ bezpieczeństwa zgodny z IEC / EN 61496 4
Wysokość pola ochronnego 150 mm
Ilość wiązek 8
Tryb pracy można wybrać za pomocą lub bez wyłączania start / restart
Rozdzielczość optyczna 30 mm
Kąt rozbieżności < 5 °
Parametry związane z bezpieczeństwem funkcjonalnym
Poziom nienaruszalności bezpieczeństwa (SIL) SIL 3
Poziom wydajności (PL) PL e
Kategoria Cat. 4
Czas misji (T M ) 20 a
PFH d 1,5 E-8
Wskaźniki / środki operacyjne
Wskaźnik diagnostyczny 7-segmentowy wyświetlacz w odbiorniku
Wskaźnik funkcji w odbiorniku:
LED czerwony: OSSD wyłączony
LED zielony: OSSD włączony
LED żółty: Obszar chroniony wolny, system gotowy do uruchomienia
Wskaźnik przed usterką LED pomarańczowy
Specyfikacje elektryczne
Napięcie robocze 24 V DC (-30% / + 25%)
Wejście
Wejście funkcji Możliwość uruchomienia
Wyjście
Wyjście bezpieczeństwa 2 oddzielne, bezpieczne wyjścia półprzewodnikowe
Wyjście sygnału 1 PNP, maks. 100 mA dla gotowości do startu
Napięcie przełączania Napięcie robocze -2 V.
Prąd przełączania maks. 0,5 A.
Dostosowanie
Bezpieczeństwo funkcjonalne ISO 13849-1 ,
Standard produktu EN 61496-1 ; IEC 61496-2
Specyfikacja mechaniczna
Stopień ochrony IP67
Podłączenie Emiter: złącze M12, 4-pinowe Odbiornik: złącze M12, 8-pinowe

Karta katalogowa

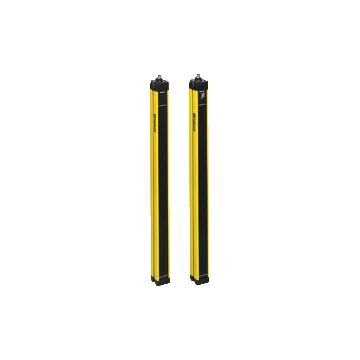

Zdjęcie poglądowe Safety-light-curtain-SLC30-150-129-151.png
