SLP10-4-T - 417780

Kurtyna bezpieczeństwa firmy Pepperl+Fuchs, kategoria 4, zasięg 0.2 ... 10 m, zasilanie 24 V DC, izolowane galwanicznie, IP65, dławik kablowy M16, zaciski, konektor M12 do nadajników i sygnalizacji mutingu

SLP10-4-T - 417780

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

4 855,00 zł

5 971,65 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

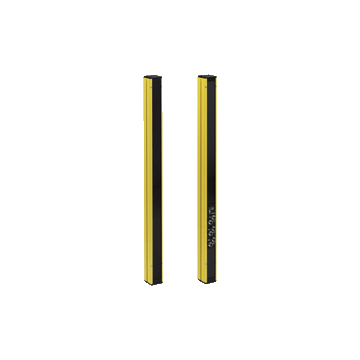

Najważniejsze parametry świetlnej siatki bezpieczeństwa z wbudowanym sterownikiem SLPCM10-4-L/31 SLP10-4-T

  • Zasięg działania do 10 m
  • 4-promieniowa konstrukcja
  • Rozstaw belek 300 mm
  • Samokontrola (typ 4 zgodnie z IEC / EN 61496-1)
  • Światło czerwone
  • Można używać z wyłączeniem start / restart lub bez niego
  • Wyciszanie sekwencyjne i równoległe w różnych trybach pracy
  • Awaryjne wyciszenie w celu korekcji zacięcia materiału
  • Zintegrowany monitor przekaźników
  • 7-segmentowy wyświetlacz diagnostyczny
  • Zintegrowany wyświetlacz funkcji
  • Sygnalizacja przed usterką
  • Wyjścia OSSD jako wyjścia półprzewodnikowe lub przekaźnikowe
Komponenty systemu
Nadajnik SLP10-4-T
Odbiornik SLPCM10-4-R-L/31
Ogólne specyfikacje
Efektywny zasięg wykrywania 0.2 ... 10 m
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Testy IEC/EN 61496
Typ bezpieczeństwa zgodny z IEC / EN 61496 4
Cechowanie CE
Rozmiar docelowy statyczna: 32 mm
dynamiczna: 50 mm (przy v = 1,6 m / s przeszkody)
Odstępy między wiązkami 300 mm
Ilość wiązek 4
Tryb pracy Wyłącz / uruchom ponownie, monitor przekaźnika, wyciszenie trybów pracy
Kąt rozbieżności < 5 °
Parametry związane z bezpieczeństwem funkcjonalnym
Poziom wydajności (PL) PL e
Kategoria Cat. 4
Czas misji (T M ) 20 a
PFH d 3,54 E-9
B 10d patrz instrukcja obsługi
Typ 4
Wskaźniki / środki operacyjne
Wskaźnik diagnostyczny Wyświetlacz 7-segmentowy
Wskaźnik funkcji Czerwona dioda LED: na kanał odbiornika
wyłączona: przerwa
miga: odbiornik
stale włączona: odbiór z wystarczającą kontrolą stabilności
na płycie czołowej: dioda czerwona: OSSD wyłączona
dioda zielona: OSSD włączona
Żółta dioda LED: rodzaje wyciszania
Wskaźnik wyciszenia Lampka ostrzegawcza
Wskaźnik przed usterką Czerwona dioda obok odbiornika miga
Elementy sterujące 10 Przełącznik DIP w przedziale zaciskowym odbiornika
Specyfikacje elektryczne
Napięcie robocze 24 V DC -15% / + 25%, izolowane galwanicznie
Prąd zasilania bez obciążenia maks. 250 mA
Klasa ochrony III, IEC 61140
Wejście
Aktywacja prądu około 10 mA
Czas aktywacji 0.03 ... 1 s
Wejście testowe Resetuj wejście dla testu systemu
Wejście funkcji Monitor przekaźnika, zwolnienie startu, czujniki wyciszenia (maks. 4)
Wyjście
Wyjście wskazania przed usterką 1 PNP, + U B -2 V, maks. 300 mA
Wyjście bezpieczeństwa 2 wyjścia przekaźnikowe, zestyk zwierny sterowany siłą
Wyjście sygnału 1 PNP każdy, maks. 300 mA dla gotowości rozruchowej, włączenie OSSD, wyłączenie OSSD, wyciszenie lampy, równoległe sygnały w gnieździe lampy
Napięcie przełączania 20 ... 60 V DC, 12 ... 25 V AC rms
Prąd przełączania 0,01 ... 2 A
Moc przełączania 100 VA
Czas odpowiedzi 40 ms
Dostosowanie
Bezpieczeństwo funkcjonalne ISO 13849-1 ,
Standard produktu EN 61496-1 ; IEC 61496-2
Aprobaty i certyfikaty
Zgodność CE CE
Zatwierdzenia TÜV SÜD
USA Znak TÜV NRTL
Warunki otoczenia
Temperatura otoczenia 0 ... 50 ° C (32 ... 122 ° F)
Temperatura przechowywania -20 ... 70 ° C (-4 ... 158 ° F)
Wilgotność względna maks. 95%, bez kondensacji
Specyfikacja mechaniczna
Stopień ochrony IP65
Podłączenie Dławik kablowy M16,
przedział zaciskowy z klatką zaciski,
Złącze M12 do nadajników, lampa mutingu itp., Czujniki mutingu,
gniazdo lampy do lampy mutingu itp.
Opcje połączenia Inne opcje połączeń elektrycznych na zapytanie:
Złącze DIN 43 651 Hirschmann, emiter: 6 pinów + PE, odbiornik: 11 pinów + PE
Materiał
Obudowa wytłaczany profil aluminiowy, powlekany RAL 1021 (żółty)
Powierzchnia optyczna Tworzywo
Masa Na 3700 g
