ELG6-1380P561 - 1043870

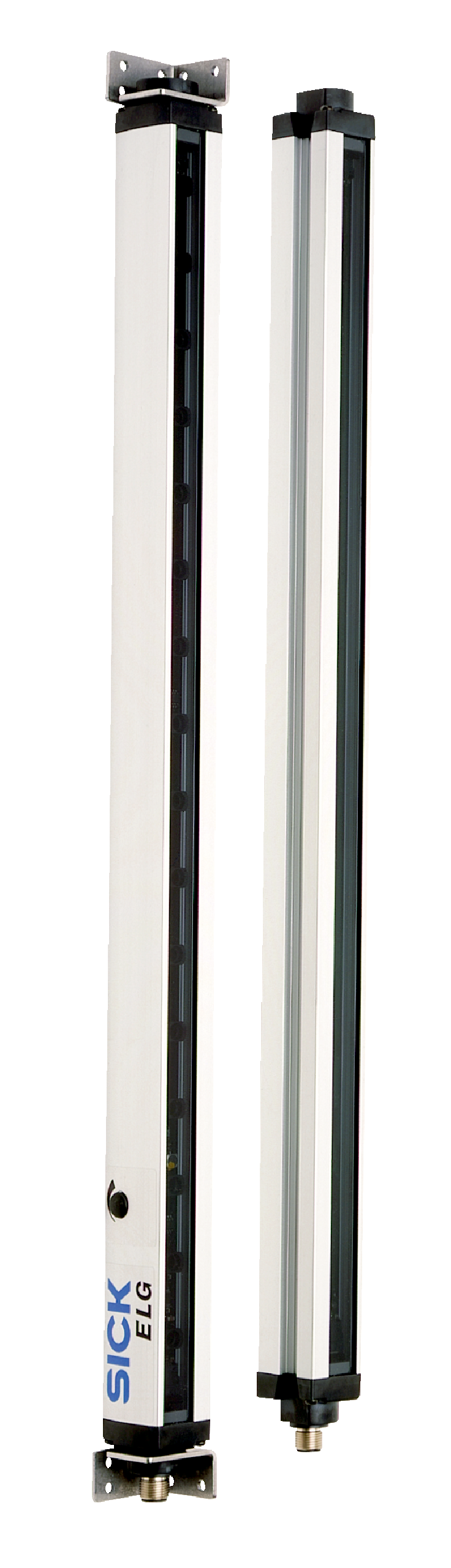

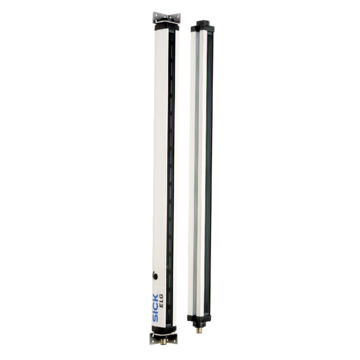

Kurtyna pomiarowa SICK, zasięg 12 m, wysokość pola 1.380 mm, 24 wiązki, PNP, odstęp między wiązkami 60 mm, czas odpowiedzi 100 ms, IP65.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Kurtyny pomiarowe, ELG, ELG6-1380P561, Odstęp miedzy wiązkami: 60 mm, Zasięg roboczy: 12 m, Wysokość pola detekcji: 1.380 mm, Czas odpowiedzi: 100 ms
| Cechy | ||
|---|---|---|
| Typ czujnika | Nadajnik/odbiornik | |
| Najmniejszy wykrywalny obiekt (MDO) | 65 mm | |
| Odstęp miedzy wiązkami | 60 mm | |
| Liczba wiązek | 24 | |
| Wysokość pola detekcji | 1.380 mm | |
| Analiza wiązek | Wiązka równoległa | |
| Mechanika/elektryka | ||
| Długość fali | 880 nm | |
| Napięcie zasilające Uv | DC 15 V ... 30 V | |
| Pobór prądu, nadajnik | < 100 mA | |
| Pobór prądu, odbiornik | < 100 mA | |
| Tętnienia resztkowe | < 5 Vss | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Obciążenie wyjściowe, pojemnościowe | 100 nF | |
| Obciążenie wyjściowe, indukcyjne | 1 H | |
| Czas inicjalizacji | 1 s | |
| Wyjście przełączające | 2 x PNP | |
| Tryb wyjściowy | Q załączane w ciemności | |
| Wymiary (szer. x wys. x głęb.) | 34 mm x 1.456 mm x 29 mm | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Materiał obudowy | Aluminium | |
| Wskazanie | LED | |
| Synchronizacja | Optyczna | |
| Stopień ochrony | IP65 |
|
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Klasa ochrony | III | |
| Masa | 3.700 g | |
| Częstotliwość impulsów | 313 kHz | |
| Szyba przednia | PMMA | |
| Wydajność | ||
| Zasięg maksymalny | 17 m | |
| Zasięg minimalny | ≥ 0 mm | |
| Zasięg roboczy | 12 m | |
| Czas odpowiedzi | 100 ms | |
| Dane dotyczące otoczenia | ||
| Odporność na wstrząsy | 10 g / DIN EN 60068-2-29 / 16 ms | |
| Odporność na drgania | 5 g, 10 Hz ... 55 Hz (IEC 68-2-6) | |
| EMC | EN 60947-5-2 | |
| Odporność na światło zewnętrzne | Pośrednie: ≤ 150.000 lx | |
| Temperatura otoczenia podczas pracy | –25 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270910 | |
| ECLASS 5.1.4 | 27270910 | |
| ECLASS 6.0 | 27270910 | |
| ECLASS 6.2 | 27270910 | |
| ECLASS 7.0 | 27270910 | |
| ECLASS 8.0 | 27270910 | |
| ECLASS 8.1 | 27270910 | |
| ECLASS 9.0 | 27270910 | |
| ECLASS 10.0 | 27270910 | |
| ECLASS 11.0 | 27270910 | |
| ECLASS 12.0 | 27270910 | |
| ETIM 5.0 | EC002549 | |
| ETIM 6.0 | EC002549 | |
| ETIM 7.0 | EC002549 | |
| ETIM 8.0 | EC002549 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 3.400 kg | |
| Masa jednostkowa netto | 3.4 kg | |
| Jednostka objętości | 30668 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084228834 | |
