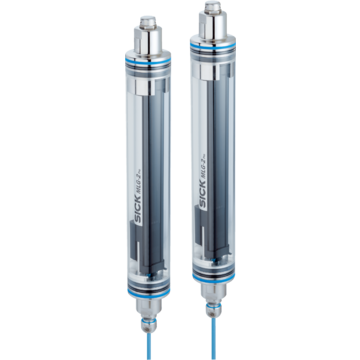

MLG05A-0595B50501 - 1115102
Kurtyna pomiarowa SICK, Pro z obudową IP69K, 2 wyjścia analogowe, 2 Q IO-Link, zasięg roboczy 3,75 m, wysokość detekcji 595 mm, odstęp wiązek 5 mm, przeznaczona do środowisk higienicznych.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Kurtyny pomiarowe, MLG-2, MLG05A-0595B50501, Wersja urządzenia: Pro - Advanced functionality, Wejścia/wyjścia: 2 x analogowe + 2 x Q (IO-Link), Opcja: Obudowa ochronna IP69K, Odstęp miedzy wiązkami: 5 mm, Zasięg roboczy: 3,75 m, Wysokość pola detekcji: 595 mm, Długość przewodu: 0,39 m, 0,39 m, Czas odpowiedzi: 10,6 ms, Funkcja oprogramowania (ustawienie domyślne - patrz dane techniczne / cechy): 01
| Cechy | ||
|---|---|---|
| Wersja urządzenia | Pro - Advanced functionality | |
| Typ czujnika | Nadajnik/odbiornik | |
| Najmniejszy wykrywalny obiekt (MDO) | 5 mm, 9 mm | |
| Odstęp miedzy wiązkami | 5 mm | |
| Rodzaj synchronizacji | Przewód | |
| Liczba wiązek | 120 | |
| Wysokość pola detekcji | 595 mm | |
| Funkcje oprogramowania (domyślne) | ||
| QA1 | Liczba przerwanych wiązek/NBB | |
| QA2 | Pomiar wysokości (ostatnia wiązka)/LBB | |
| Q1 | Kontrola obecności | |
| Q2 / IN | Wejście uczenia (Teach-in) | |
| Programowanie metodą uczenia | Tryb standardowy | |
| Tryb pracy | ||
| Standard | Tak | |
| Transparent | Tak | |
| Odporność na pył i światło słoneczne | Tak | |
| Funkcja | ||
| Wiązka krzyżowa | Tak | |
| Blokowanie wiązek | Tak | |
| Skanowanie z dużą prędkością | Tak | |
| Wysoka dokładność pomiaru | Tak | |
| Zastosowania | ||
| Wyjście przełączające | Object recognition/object width Object recognition Height classification Hole detection/hole size Outside dimension/inside dimension Object position Hole position Definicja stref |
|
| Interfejs danych | Wykrywanie obiektów Hole detection Object height measurement Measurement of external dimension Measurement of inside dimension Measurement of object position Measurement of hole position |
|
| W zakresie dostawy | 1 × nadajnik (w rurce ochronnej IP69K) 1 × odbiornik (w rurce ochronnej IP69K) 1 x instrukcja montażu IP69K 1 × instrukcja szybkiego uruchomienia |
|
| Mechanika/elektryka | ||
| Nadajnik światła | LED, światło podczerwone | |
| Długość fali | 850 nm | |
| Napięcie zasilające Uv | DC 19,2 V ... 28,8 V | |
| Pobór prądu, nadajnik | 61 mA | |
| Pobór prądu, odbiornik | 144 mA | |
| Tętnienia resztkowe | < 5 Vss | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Obciążenie wyjściowe, pojemnościowe | 100 nF | |
| Obciążenie wyjściowe, indukcyjne | 1 H | |
| Czas inicjalizacji | < 1 s | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Typ przyłącza | Wtyk M12, 5-biegunowy, 0,39 m Wtyk M12, 8 pinów, 0,39 m |
|
| Materiał obudowy | Aluminium (kurtyna optyczna) PMMA pleksiglas XT Food Contact DoC (rurki ochronne) Polipropylen, stal nierdzewna 1.4404 (przewód) VA 1.4305 (element wyrównujący ciśnienie) Stal nierdzewna 1.4404 (zaślepki) Stal nierdzewna V4A 1.4404 DIN EN 1672-2 (dławnica kablowa) |
|
| Wskazanie | LED | |
| Stopień ochrony | IP69K |
|
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Klasa ochrony | III | |
| Masa | 1,76 kg | |
| Opcja | Obudowa ochronna IP69K | |
| Nr pliku UL | NRKH.E181493 | |
| Wydajność | ||
| Zasięg maksymalny | 5,25 m | |
| Zasięg minimalny | ≥ 0 m | |
| Zasięg roboczy | 3,75 m | |
| Czas odpowiedzi | 10,6 ms | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| Prędkość przesyłania danych | 230,4 kbit/s (COM3) | |
| Maksymalna długość przewodu | 20 m | |
| Czas cyklu | 2,3 ms | |
| VendorID | 26 | |
| DeviceID HEX | 800068 | |
| DeviceID DEC | 8388712 | |
| Długość danych procesowych | 32 Byte (TYPE_2_V) | |
| Wejścia/wyjścia | 2 x analogowe + 2 x Q (IO-Link) | |
| Wyjście analogowe | ||
| Liczba | 2 | |
| Rodzaj | Wyjście prądu | |
| Prąd | 4 mA ... 20 mA | |
| Wyjście cyfrowe | ||
| Liczba | 2 | |
| Wejście cyfrowe | ||
| Liczba | 1 | |
| Dane dotyczące otoczenia | ||
| Odporność na wstrząsy | Ciągłe udary 10 g, 16 ms, 1000 udarów Pojedyncze udary 15 g, 11 ms, 3 na każdą oś |
|
| Odporność na drgania | Drgania sinusoidalne 10–150 Hz 5 g | |
| EMC | EN 60947-5-2 | |
| Odporność na światło zewnętrzne | Bezpośrednie: 150.000 lx Pośrednie: 200.000 lx |
|
| Temperatura otoczenia podczas pracy | –20 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270910 | |
| ECLASS 5.1.4 | 27270910 | |
| ECLASS 6.0 | 27270910 | |
| ECLASS 6.2 | 27270910 | |
| ECLASS 7.0 | 27270910 | |
| ECLASS 8.0 | 27270910 | |
| ECLASS 8.1 | 27270910 | |
| ECLASS 9.0 | 27270910 | |
| ECLASS 10.0 | 27270910 | |
| ECLASS 11.0 | 27270910 | |
| ECLASS 12.0 | 27270910 | |
| ETIM 5.0 | EC002549 | |
| ETIM 6.0 | EC002549 | |
| ETIM 7.0 | EC002549 | |
| ETIM 8.0 | EC002549 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Kraj pochodzenia | Niemcy | |
