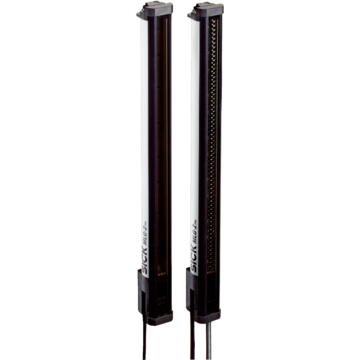

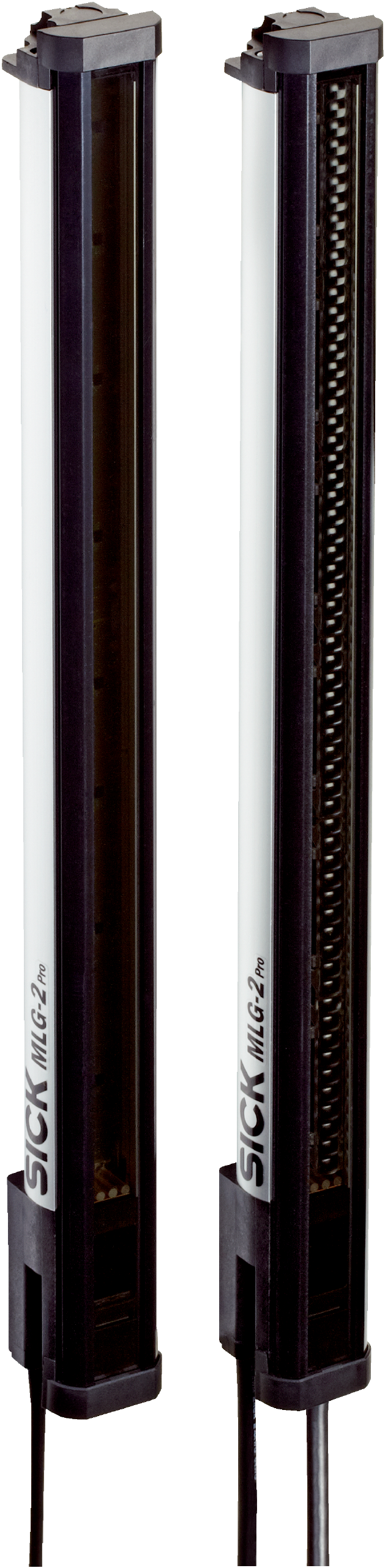

MLG05A-0895B10801 - 1213633
Kurtyna pomiarowa SICK, Pro, 2 wyjścia analogowe + 2 Q IO-Link, zasięg 8,5 m, detekcja 895 mm, odstęp wiązek 5 mm, IP65/IP67, funkcja Teach-in, wysoka precyzja pomiaru.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Kurtyny pomiarowe, MLG-2, MLG05A-0895B10801, Wersja urządzenia: Pro - Advanced functionality, Wejścia/wyjścia: 2 x analogowe + 2 x Q (IO-Link), Opcja: Brak, Odstęp miedzy wiązkami: 5 mm, Zasięg roboczy: 8,5 m, Wysokość pola detekcji: 895 mm, Długość przewodu: 0,22 m, 0,27 m, 0,19 m, Czas odpowiedzi: 15,2 ms, Funkcja oprogramowania (ustawienie domyślne - patrz dane techniczne / cechy): 01
| Cechy | ||
|---|---|---|
| Wersja urządzenia | Pro - Advanced functionality | |
| Typ czujnika | Nadajnik/odbiornik | |
| Najmniejszy wykrywalny obiekt (MDO) | 5 mm, 9 mm | |
| Odstęp miedzy wiązkami | 5 mm | |
| Rodzaj synchronizacji | Przewód | |
| Liczba wiązek | 180 | |
| Wysokość pola detekcji | 895 mm | |
| Funkcje oprogramowania (domyślne) | ||
| QA1 | Liczba przerwanych wiązek/NBB | |
| QA2 | Pomiar wysokości (ostatnia wiązka)/LBB | |
| Q1 | Kontrola obecności | |
| Q2 / IN | Wejście uczenia (Teach-in) | |
| Programowanie metodą uczenia | Tryb standardowy | |
| Tryb pracy | ||
| Standard | Tak | |
| Transparent | Tak | |
| Odporność na pył i światło słoneczne | Tak | |
| Funkcja | ||
| Wiązka krzyżowa | Tak | |
| Blokowanie wiązek | Tak | |
| Skanowanie z dużą prędkością | Tak | |
| Wysoka dokładność pomiaru | Tak | |
| Zastosowania | ||
| Wyjście przełączające | Object recognition/object width Object recognition Height classification Hole detection/hole size Outside dimension/inside dimension Object position Hole position Definicja stref |
|
| Interfejs danych | Wykrywanie obiektów Hole detection Object height measurement Measurement of external dimension Measurement of inside dimension Measurement of object position Measurement of hole position |
|
| W zakresie dostawy | 1 × nadajnik 1 × odbiornik 4/6 × uchwyty QuickFix (od wysokości monitorowania 2 m 6 uchwytów QuickFix) 1 × instrukcja szybkiego uruchomienia |
|
| Mechanika/elektryka | ||
| Nadajnik światła | LED, światło podczerwone | |
| Długość fali | 850 nm | |
| Napięcie zasilające Uv | DC 19,2 V ... 28,8 V | |
| Pobór prądu, nadajnik | 64 mA | |
| Pobór prądu, odbiornik | 156 mA | |
| Tętnienia resztkowe | < 5 Vss | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Obciążenie wyjściowe, pojemnościowe | 100 nF | |
| Obciążenie wyjściowe, indukcyjne | 1 H | |
| Czas inicjalizacji | < 1 s | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Typ przyłącza | Wtyk M12, 5-biegunowy, 0,22 m Wtyk M12, 8 pinów, 0,27 m Złącze żeńskie M12, 4-pinowe, kodowanie D, 0,19 m |
|
| Materiał obudowy | Aluminium | |
| Wskazanie | LED | |
| Stopień ochrony | IP65, IP67 |
|
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Klasa ochrony | III | |
| Masa | 2,049 kg | |
| Szyba przednia | PMMA | |
| Opcja | Brak | |
| Nr pliku UL | NRKH.E181493 | |
| Wydajność | ||
| Zasięg maksymalny | 12 m | |
| Zasięg minimalny | ≥ 0 m | |
| Zasięg roboczy | 8,5 m | |
| Czas odpowiedzi | 15,2 ms | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| Prędkość przesyłania danych | 230,4 kbit/s (COM3) | |
| Maksymalna długość przewodu | 20 m | |
| Czas cyklu | 2,3 ms | |
| VendorID | 26 | |
| DeviceID HEX | 800068 | |
| DeviceID DEC | 8388712 | |
| Długość danych procesowych | 32 Byte (TYPE_2_V) | |
| Wejścia/wyjścia | 2 x analogowe + 2 x Q (IO-Link) | |
| Wyjście analogowe (prąd) | 4 mA ... 20 mA | |
| Wyjście analogowe | ||
| Liczba | 2 | |
| Rodzaj | Wyjście prądu | |
| Prąd | 4 mA ... 20 mA | |
| Wyjście cyfrowe | ||
| Liczba | 2 | |
| Wejście cyfrowe | ||
| Liczba | 1 | |
| Dane dotyczące otoczenia | ||
| Odporność na wstrząsy | Ciągłe udary 10 g, 16 ms, 1000 udarów Pojedyncze udary 15 g, 11 ms, 3 na każdą oś |
|
| Odporność na drgania | Drgania sinusoidalne 10–150 Hz 5 g | |
| EMC | EN 60947-5-2 | |
| Odporność na światło zewnętrzne | Bezpośrednie: 150.000 lx Pośrednie: 200.000 lx |
|
| Temperatura otoczenia podczas pracy | –30 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270910 | |
| ECLASS 5.1.4 | 27270910 | |
| ECLASS 6.0 | 27270910 | |
| ECLASS 6.2 | 27270910 | |
| ECLASS 7.0 | 27270910 | |
| ECLASS 8.0 | 27270910 | |
| ECLASS 8.1 | 27270910 | |
| ECLASS 9.0 | 27270910 | |
| ECLASS 10.0 | 27270910 | |
| ECLASS 11.0 | 27270910 | |
| ECLASS 12.0 | 27270910 | |
| ETIM 5.0 | EC002549 | |
| ETIM 6.0 | EC002549 | |
| ETIM 7.0 | EC002549 | |
| ETIM 8.0 | EC002549 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 2.592 kg | |
| Masa jednostkowa netto | 2.592 kg | |
| Jednostka objętości | 22572 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084329128 | |
