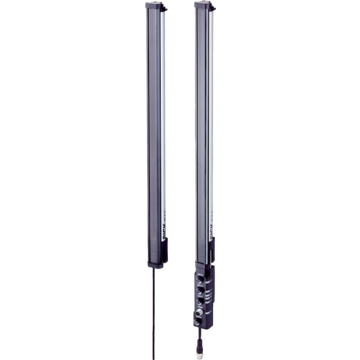

MLG05W-0300E12503 - 1129587
Kurtyna pomiarowa SICK do prowadzenia krawędzi wstęgi, szerokość pola 445 mm, rozdzielczość 0,1 mm, czas odpowiedzi 19 ms, 90 wiązek, zasięg 2,5 m.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Kurtyny pomiarowe, MLG-2 WebChecker, MLG05W-0300E12503, Wersja urządzenia: Prowadzenie krawędzi wstęgi, Opcja: Brak, Odstęp miedzy wiązkami: 5 mm, Zasięg roboczy: 2,5 m, Szerokość pola pomiarowego łącznie: 445 mm, Szerokość pola pomiarowego szczegółowo (strona przyłączy / obszar środkowy / strona czołowa): 445 mm / 0 mm / 0 mm, Długość przewodu: 0,22 m, 0,27 m, Czas odpowiedzi: 19 ms, Funkcja oprogramowania (ustawienie domyślne - patrz dane techniczne / cechy): 03
| Cechy | ||
|---|---|---|
| Wersja urządzenia | Prowadzenie krawędzi wstęgi | |
| Typ czujnika | Nadajnik/odbiornik | |
| Minimalna długość obiektu | 4 mm | |
| Odstęp miedzy wiązkami | 5 mm | |
| Rozdzielczość | 0,1 mm | |
| Czas cyklu | 32 µs na wiązkę | |
| Powtarzalność | 6 µm | |
| Dokładność | ± 0,3 mm | |
| Rodzaj synchronizacji | Przewód | |
| Liczba wiązek | 90 | |
| Szerokość pola pomiarowego łącznie | 445 mm | |
| Szerokość pola pomiarowego szczegółowo | ||
| Szerokość pola pomiarowego (strona przyłączy) | 445 mm | |
| Strefa martwa (obszar środkowy) | 0 mm | |
| Szerokość pola pomiarowego (strona czołowa) | 0 mm | |
| Funkcje oprogramowania (domyślne) | ||
| Q1 | Alarm ogólny | |
| Zastosowanie | High resolution mode | |
| W zakresie dostawy | 1 × nadajnik 1 × odbiornik 1 x Moduł sieci przemysłowej 4/6 × uchwyty QuickFix (od wysokości monitorowania 2 m 6 uchwytów QuickFix) 1 × instrukcja szybkiego uruchomienia |
|
| Mechanika/elektryka | ||
| Nadajnik światła | LED, światło podczerwone | |
| Długość fali | 850 nm | |
| Napięcie zasilające Uv | DC 19,2 V ... 28,8 V | |
| Pobór prądu, nadajnik | 59,5 mA | |
| Pobór prądu, odbiornik | 138 mA | |
| Pobór prądu modułu sieci przemysłowej | 115 mA | |
| Tętnienia resztkowe | < 5 Vss | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Obciążenie wyjściowe, pojemnościowe | 100 nF | |
| Obciążenie wyjściowe, indukcyjne | 1 H | |
| Czas inicjalizacji | < 1 s | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Wymiary (szer. x wys. x głęb.) | 34 mm x 529,4 mm x 30,6 mm | |
| Typ przyłącza | Wtyk M12, 5-biegunowy, 0,22 m Wtyk M12, 12-biegunowy, 0,27 m |
|
| Materiał obudowy | Aluminium | |
| Wskazanie | LED | |
| Stopień ochrony | IP65, IP67 |
|
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Klasa ochrony | III | |
| Masa | 1,159 kg | |
| Szyba przednia | PMMA | |
| Opcja | Brak | |
| Nr pliku UL | NRKH.E181493 | |
| Wydajność | ||
| Zasięg maksymalny | 3,5 m | |
| Zasięg minimalny | ≥ 0,2 m | |
| Zasięg roboczy | 2,5 m | |
| Czas odpowiedzi | 19 ms | |
| Interfejs komunikacyjny | ||
| Wyjście cyfrowe | ||
| Liczba | 1 | |
| Dane dotyczące otoczenia | ||
| Odporność na wstrząsy | Ciągłe udary 10 g, 16 ms, 1000 udarów Pojedyncze udary 15 g, 11 ms, 3 na każdą oś |
|
| Odporność na drgania | Drgania sinusoidalne 10–150 Hz 5 g | |
| Odporność na światło zewnętrzne | 100.000 lx | |
| Temperatura otoczenia podczas pracy | –30 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270910 | |
| ECLASS 5.1.4 | 27270910 | |
| ECLASS 6.0 | 27270910 | |
| ECLASS 6.2 | 27270910 | |
| ECLASS 7.0 | 27270910 | |
| ECLASS 8.0 | 27270910 | |
| ECLASS 8.1 | 27270910 | |
| ECLASS 9.0 | 27270910 | |
| ECLASS 10.0 | 27270910 | |
| ECLASS 11.0 | 27270910 | |
| ECLASS 12.0 | 27270910 | |
| ETIM 5.0 | EC002549 | |
| ETIM 6.0 | EC002549 | |
| ETIM 7.0 | EC002549 | |
| ETIM 8.0 | EC002549 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 2.227 kg | |
| Masa jednostkowa netto | 2.227 kg | |
| Jednostka objętości | 13090 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084519567 | |
