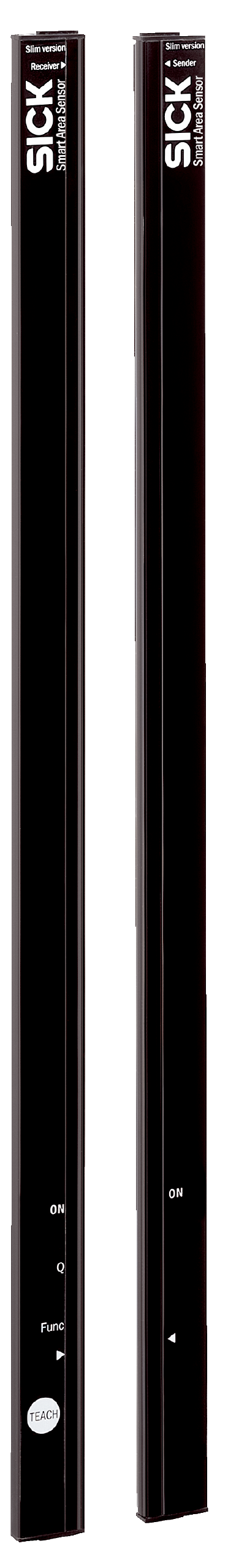

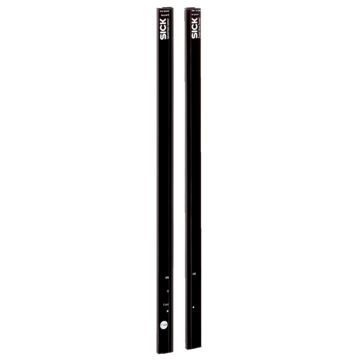

SGS4-F124P7PS2T00 - 1216552
Kurtyna pomiarowa SICK, 32 równoległe wiązki, detekcja 1.240 mm, zasięg roboczy 7 m, Flat, ze stabilizatorem, wyjście PNP, szybka detekcja, IP65.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Kurtyny pomiarowe, SLG, SGS4-F124P7PS2T00, Optyczny wylot światła: Flat, Stabilizator aluminiowy: Ze stabilizatorem, Parametryzacja: Przycisk Teach-in, Odstęp miedzy wiązkami: 40 mm, Wiązka krzyżowa/wiązka równoległa: Wiązka równoległa aktywna, Zasięg roboczy: 7 m, Wysokość pola detekcji: 1.240 mm, Czas odpowiedzi: 19 ms
| Cechy | ||
|---|---|---|
| Typ czujnika | Nadajnik/odbiornik | |
| Najmniejszy wykrywalny obiekt (MDO) | Wiązka równoległa, 45 mm | |
| Odstęp miedzy wiązkami | 40 mm | |
| Optyczny wylot światła | Flat | |
| Liczba wiązek | 32 | |
| Wysokość pola detekcji | 1.240 mm | |
| Parametryzacja | Przycisk Teach-in | |
| Wiązka krzyżowa/wiązka równoległa | Wiązka równoległa aktywna | |
| Wyjście 1 | Wyjście 1 aktywne w przypadku przerwania optycznej drogi światła | |
| Funkcja mutingu | Funkcja mutingu nieaktywna | |
| Automatyczna funkcja uczenia | Automatyczne programowanie metodą uczenia nieaktywne | |
| Wskaźnik wzajemnego położenia | Bez wskaźnika wzajemnego położenia | |
| Mechanika/elektryka | ||
| Nadajnik światła | Światło podczerwone | |
| Długość fali | 950 nm | |
| Napięcie zasilające Uv | DC24 V, ± 20 % | |
| Pobór prądu, odbiornik | ≤ 70 mA | |
| Tętnienia resztkowe | < 5 Vss | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Obciążenie wyjściowe, pojemnościowe | 100 nF | |
| Obciążenie wyjściowe, indukcyjne | 1 H | |
| Czas inicjalizacji | 1 s | |
| Wyjście przełączające | PNP | |
| Wejścia | Wejście uczenia (Teach-in) (odbiornik) Wejście testowe (nadajnik) HIGH = 10 V ... 30 V / LOW = < 5 V |
|
| Wymiary (szer. x wys. x głęb.) | 36,5 mm x 1.312,4 mm x 12,4 mm | |
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M8 | |
| Materiał obudowy | PMMA | |
| Wskazanie | LED | |
| Synchronizacja | Optyczna | |
| Stopień ochrony | IP65 |
|
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Klasa ochrony | III | |
| Masa | 160 g | |
| Częstotliwość impulsów | 500 kHz | |
| Stabilizator aluminiowy | Ze stabilizatorem | |
| Wydajność | ||
| Zasięg maksymalny | 10 m | |
| Zasięg minimalny | Wiązka równoległa: ≥ 0 m | |
| Zasięg roboczy | 7 m | |
| Czas odpowiedzi | Wiązka równoległa, 19 ms | |
| Dane dotyczące otoczenia | ||
| Odporność na wstrząsy | 10 g / DIN EN 60068-2-29 / 16 ms | |
| Odporność na drgania | 5 g, 10 Hz ... 55 Hz (IEC 68-2-6) | |
| EMC | EN 60947-5-2 | |
| Odporność na światło zewnętrzne | Bezpośrednie: 100.000 lx Pośrednie: 150.000 lx |
|
| Temperatura otoczenia podczas pracy | –25 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –25 °C ... +70 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270910 | |
| ECLASS 5.1.4 | 27270910 | |
| ECLASS 6.0 | 27270910 | |
| ECLASS 6.2 | 27270910 | |
| ECLASS 7.0 | 27270910 | |
| ECLASS 8.0 | 27270910 | |
| ECLASS 8.1 | 27270910 | |
| ECLASS 9.0 | 27270910 | |
| ECLASS 10.0 | 27270910 | |
| ECLASS 11.0 | 27270910 | |
| ECLASS 12.0 | 27270910 | |
| ETIM 5.0 | EC002549 | |
| ETIM 6.0 | EC002549 | |
| ETIM 7.0 | EC002549 | |
| ETIM 8.0 | EC002549 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 2.643 kg | |
| Masa jednostkowa netto | 2.643 kg | |
| Jednostka objętości | 29304 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084362187 | |
