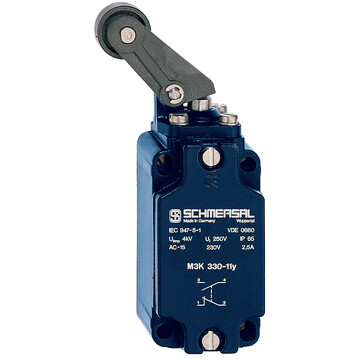

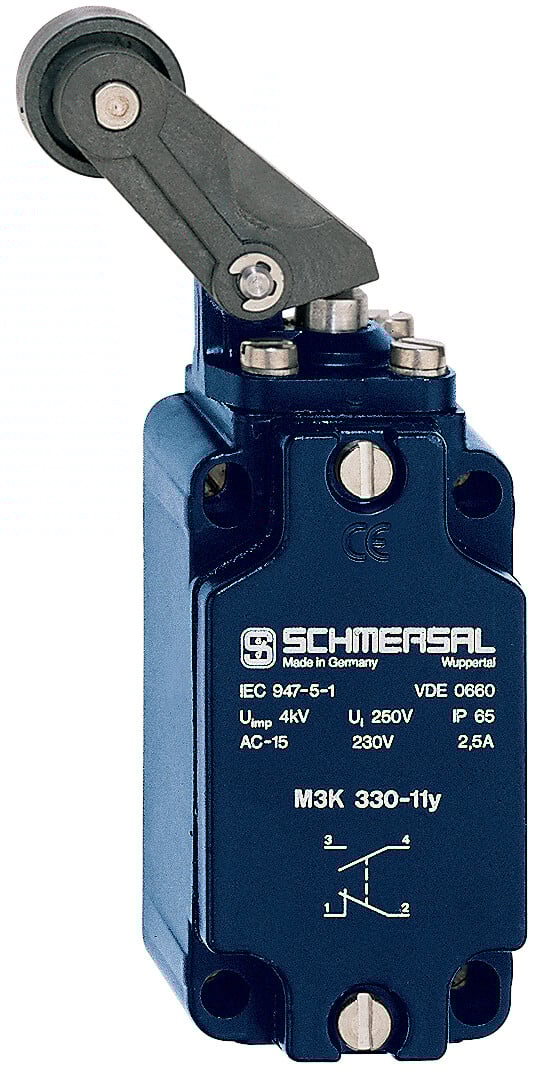

M3K 330-11Y-M20 - 131168054

Wyłącznik pozycyjny Schmersal, obudowa metalowa, dźwignia kątowa z rolką 20 mm, IP65, działanie migowe, 1xNO+1xNC, napięcie izolacji 500V, temperatura pracy -30...+90°C, szerokość 58 mm.


Dodaj do porównania Usuń z porównania

82,80 €

101,84 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry M3K 330-11Y-M20 131168054

  • Głowicę można obracaćo 4 x 90°
  • Obudowa metalowa
  • Aktywacja od dołu równolegle do wyłącznika, dlatego nadaje się tylko do małych obudów
  • długa żywotność
  • 40 mm x 76 mm x 40 mm ( Trzpień z kulką z przodu)
  • odpowiednie dla niskich prędkości najazdu
  • 1 Wlot kablowy M 20 x 1.5
  • pozbawiony silikonu
  • szeroko stosowane w elektrowniach
Klucz zamówieniowy
Oznaczenie typu produktu M3K 330-11Y-M20
Numer artykułu (Numer katalogowy) 131168054
EAN (European Article Number) 8905236107184
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania mechaniczne
Kształt popychacza Rolka
Materiał obudowy Odlew ciśnieniowy z metalu lekkiego, lakierowany
Materiał powłoki obudowy malowane
Ciężar brutto 232 g
Dane ogólne - właściwości
Liczba zestyków NC 1
Liczba zestyków NO 1
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Dźwignia z rolką kątowa
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 30 000 000 operacji
Rozwarcie styków 2 x 0,5 mm
Szybkość najazdu, minimalne 1 mm/min
Powtarzalność punktów przełączania 0,02 mm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 1,5 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość czujnika 40 mm
Szerokość czujnika 58 mm
Wysokość czujnika 121,5 mm
Szerokość rolki 8,5 mm
Średnica rolki 20 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -30 ... +90 °C
odporność na uderzenie 50 g / 6 ms
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 4 kV
Dane elektryczne
Znamionowy prąd cieplny 6 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 2,5 A
Element przełączający zestyk (NO), zestyk (NC)
Uwaga (element przełączający) galwanicznie rozdzielone mostki zestyków
Zasada przełączania Działanie migowe
Czas przełączania, maksimum 1,5 ms
Czas przełączania, maksimum 10 ms
Materiał zestyków, elektrycznych Srebro
Note
Uwaga (informacje ogólne) Należy unikać aktywacji z prawej strony, ponieważ skraca to mechaniczną żywotność wyłącznika pozycyjnego.
