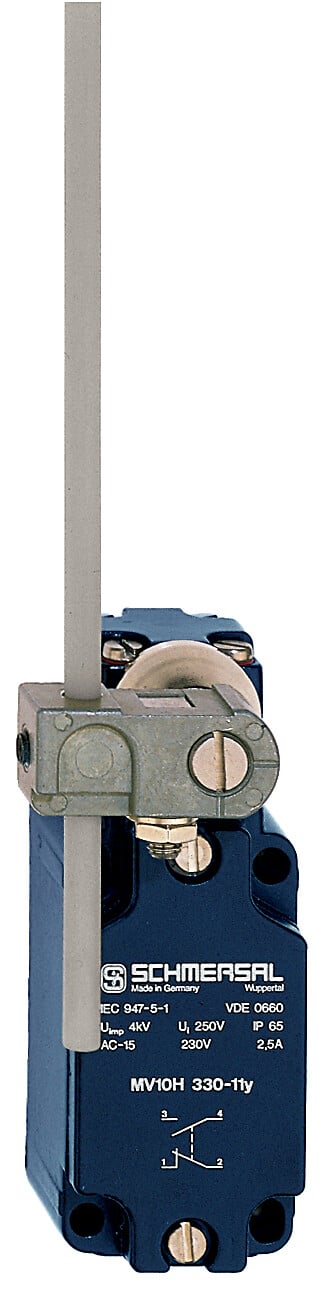

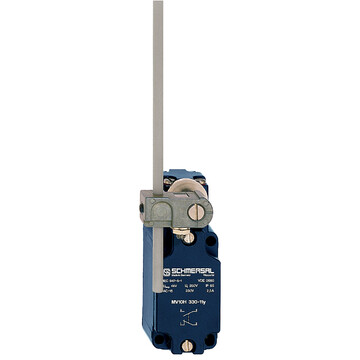

MV10H 330-11Y-M20-1366 - 131174397

Wyłącznik pozycyjny Schmersal, obudowa aluminiowa, pręt z żywicy epoksydowej 6 mm, IP65, 1xNC/1xNO, prąd 6A, szerokość 40 mm, długość 40 mm, powtarzalność punktów 0,02 mm.


Dodaj do porównania Usuń z porównania

144,20 €

177,37 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry MV10H 330-11Y-M20-1366 <strong>131174397</strong>
<ul>
<li>Obudowa metalowa</li>
<li>długa żywotność</li>
<li>40 mm x 76 mm x 40 mm ( Trzpień z kulką z przodu)</li>
<li>odpowiednie dla niskich prędkości najazdu</li>
<li>1 Wlot kablowy M 20 x 1.5</li>
<li>pozbawiony silikonu</li>
<li>szeroko stosowane w elektrowniach</li>
<li>Głowica aktywatora może być obracana w krokach co 4 x 90°</li>
<li>Bezstopniowa regulacja pozycji dźwigni 360°</li>
<li>Dźwignia może być obracana o 180°</li>
<li>Pręt z żywicy epoksydowej</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>MV10H 330-11Y-M20-1366</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>131174397</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>8905236107252</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC000030</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC000030</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>EN IEC 60947-5-1</td></tr><tr><td colspan="2">Zasada działania</td><td>mechaniczne</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Odlew ciśnieniowy z metalu lekkiego, lakierowany</td></tr><tr><td colspan="2">Materiał powłoki obudowy</td><td>malowane</td></tr><tr><td colspan="2">Materiał pręta</td><td>Żywica epoksydowa</td></tr><tr><td colspan="2">Ciężar brutto</td><td>411 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Liczba zestyków NC</td><td>1</td></tr><tr><td colspan="2">Liczba zestyków NO</td><td>1</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">B10D Zestyk normalnie zamknięty (NC)</td><td>20 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Element aktywujący</td><td>Dźwignia prętowa</td></tr><tr><td colspan="2">Materiał rolki</td><td>Mosiądz (Me)</td></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>30 000 000 operacji</td></tr><tr><td colspan="2">Rozwarcie styków</td><td>2 x 0,5 mm</td></tr><tr><td colspan="2">Szybkość najazdu, minimalne</td><td>1 mm/min</td></tr><tr><td colspan="2">moment aktywujący</td><td>0,5 Nm</td></tr><tr><td colspan="2">Powtarzalność punktów przełączania</td><td>0,02 mm</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Konektor</td><td>Połączenie śrubowe M20 x 1.5</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>1,5 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>2,5 mm2</td></tr><tr><td colspan="2">Uwaga (przekrój przyłącza)</td><td>Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.</td></tr><tr><td colspan="2">Przekrój żyły</td><td>13 AWG</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>40 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>40 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>276 mm</td></tr><tr><td colspan="2">Średnica pręta</td><td>6 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP65</td></tr><tr><td colspan="2">Ambient temperature</td><td>-30 ... +160 °C</td></tr><tr><td colspan="2">odporność na uderzenie</td><td>50 g / 6 ms</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>250 VAC</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>4 kV</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>6 A</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>2,5 A</td></tr><tr><td colspan="2">Element przełączający</td><td>zestyk (NO), zestyk (NC)</td></tr><tr><td colspan="2">Uwaga (element przełączający)</td><td>galwanicznie rozdzielone mostki zestyków</td></tr><tr><td colspan="2">Zasada przełączania</td><td>Działanie migowe</td></tr><tr><td colspan="2">Czas przełączania, maksimum</td><td>1,5 ms</td></tr><tr><td colspan="2">Czas przełączania, maksimum</td><td>10 ms</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Srebro</td></tr>
</tbody>
</table>
