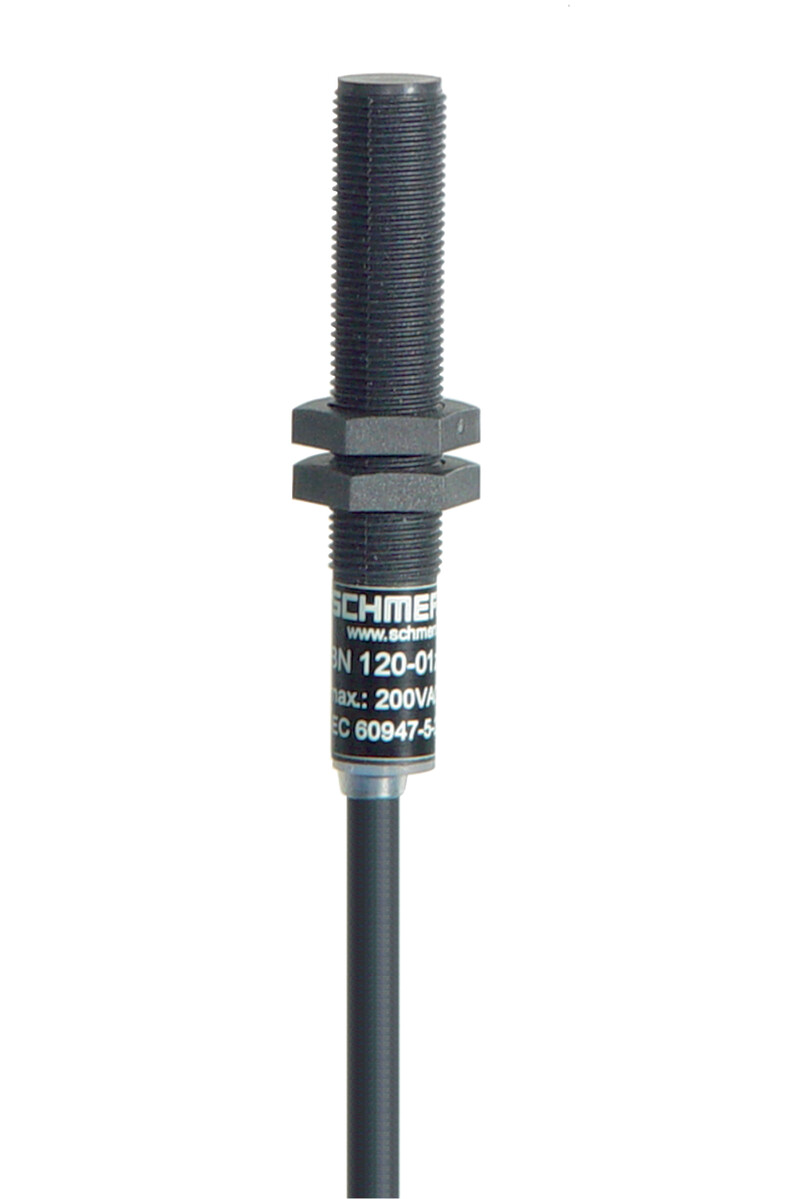

BN 120-10Z - 101186839
Magnetyczny wyłącznik kontaktronowy Schmersal, aktywacja boczna, walcowa obudowa O10,7 mm, 1 zestyk NO, wyjście kablowe 1 m, montaż M12x1, IP67, zakres pracy do 50 mm, prąd max 1 A, żywotność 10 mln operacji.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 120-10Z 101186839
- Aktywaca z boku
- z przyłożonym magnesem trwałym
- Zasada bezkontaktowa
- długa żywotność
- Obudowa z tworzywa termoplastycznego
- Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika.
- Konstrukcja O 10,7 mm
- z montażem centralnym
- Z zarobionym fabrycznie kablem
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | BN 120-10Z | |
Numer artykułu (Numer katalogowy) | 101186839 | |
EAN (European Article Number) | 4030661335407 | |
eCl@ss number, version 12.0 | 27-27-43-02 | |
eCl@ss number, version 11.0 | 27-27-01-05 | |
Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
ETIM number, version 7.0 | EC002544 | |
ETIM number, version 6.0 | EC002544 | |
Właściwości ogólne | ||
Zasada działania | Napęd magnetyczny | |
Obudowa | walec, gwint | |
Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
Ciężar brutto | 30 g | |
Dane ogólne - właściwości | ||
Możliwość stosowania w windach | Tak | |
magnes ustalający początkowe ustawienie zestyków | Tak | |
Liczba zestyków NO | 1 | |
Dane mechaniczne | ||
Płaszczyzny aktywujące | z boku | |
Element aktywujący | Magnes | |
Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
Szybkość najazdu, maksimum | 18 m/s | |
Montaż | centralnie, z gwintowaną flanszą M12 x 1 | |
Moment dokręcania nakrętek, maksimum | 0,9 Nm | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Odległość wyłączania | 5 mm … 50 mm,BP 10 = 5 mm,2 x BP 10 = 17 mm,BP 15 = 6 mm,2 x BP 15 = 17 mm,2 x BP 15/2 = 17 mm,BP 34 = 15 ... 20 mm,BP 20 = 20 mm,BP 31 = 20 mm,BP 11 = 20 mm,BP 12 = 10 ... 30 mm,BP 21 = 25 ... 50 mm | |
Uwaga (odległość przełączania Sn) | Odległość zadziałania do 50 mm w zależności od zastosowanego magnesu i wersji czujnika. Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ. | |
Powtarzalność R | 0,3 mm | |
Mechanical data - Connection technique | ||
Długość przewodu | 1 m | |
Konektor | Kabel | |
Przekrój żyły | 0,25 mm<sup>2</sup> | |
Przekrój żyły | 23 AWG | |
Materiał płaszcza kabla | LiYY | |
Dane mechaniczne - Wymiary | ||
Średnica czujnika | 10,7 mm | |
Długość czujnika | 71 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +70 °C | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
odporność na uderzenie | 30 g / 11 ms | |
Dane elektryczne | ||
Napięcie przełączania, maksymalne | 200 VAC | |
Prąd przełączenia, maksimum | 1 A | |
Zdolność przełączania, maksimum | 30 W | |
Zdolność przełączania, maksimum | 30 VA | |
Element przełączający | Zestyk normalnie otwarty (NO) | |
Czas przełączania, maksimum | 0,2 ms | |
Częstotliwość wyłączania, minimalne | 300 Hz | |
Dane elektryczne - wyjście cyfrowe | ||
Wykonanie | Kontaktrony | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately. | |
Akcesoria | ||
Zalecenie (aktywator) | BP 10,2x BP 10,BP 15,2x BP 15,2x BP 15/2,BP 34,BP 20,BP 31,BP 11,BP 12,BP 21 | |
Zalecenie (aktywator, osprzęt do dźwigów) | BP 10,2 x BP 15/2,2 x BP 15,2 x BP 10,BP 15,BP 34 | |
Note | ||
Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N). Nie dotyczy zestyków bistabilnych,Przy montażu wyłącznika do powierzchni żelaznych należy użyć 20 mm warstwy materiału niemagnetycznego. |
