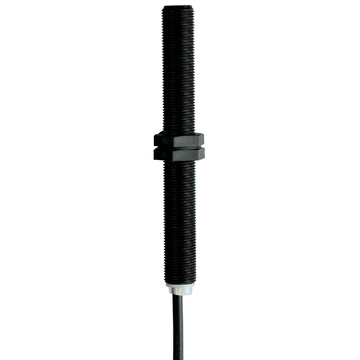

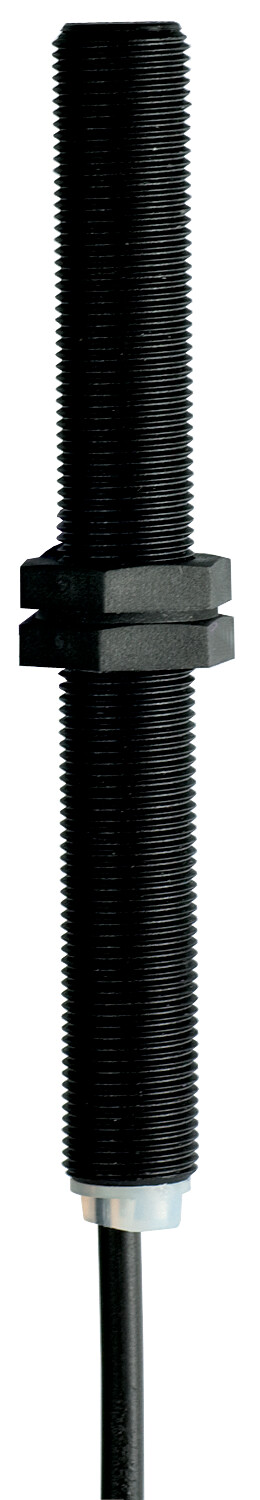

BN 120L-RZ/V 2,0M - 101210882
Magnetyczny wyłącznik kontaktronowy Schmersal, obudowa walcowa O10,7 mm, styk dwustabilny, montaż centralny M12x1, kabel 2 m, IP67, zakres działania do 45 mm, prąd max 1 A, żywotność 10 mln operacji, temperatura -25...+70°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BN 120L-RZ/V 2,0M 101210882
- Aktywacja od frontu
- z przyłożonym magnesem trwałym
- Zasada bezkontaktowa
- długa żywotność
- Obudowa z tworzywa termoplastycznego
- Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika.
- Konstrukcja O 10,7 mm
- z montażem centralnym
- Z zarobionym fabrycznie kablem
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BN 120L-RZ/V 2,0M | |
| Numer artykułu (Numer katalogowy) | 101210882 | |
| EAN (European Article Number) | 4030661388434 | |
| eCl@ss number, version 12.0 | 27-27-43-02 | |
| eCl@ss number, version 11.0 | 27-27-01-05 | |
| Numer eCl@ss, wersja 9.0 | 27-27-01-05 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Właściwości ogólne | ||
| Zasada działania | Napęd magnetyczny | |
| Obudowa | walec, gwint | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Ciężar brutto | 56 g | |
| Dane ogólne - właściwości | ||
| Zatrzaskiwanie | Tak | |
| Możliwość stosowania w windach | Tak | |
| magnes ustalający początkowe ustawienie zestyków | Tak | |
| Ilość zacisków | 1 | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z przodu | |
| Element aktywujący | Magnes | |
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Szybkość najazdu, maksimum | 18 m/s | |
| Montaż | centralnie, z gwintowaną flanszą M12 x 1 | |
| Moment dokręcania nakrętek, maksimum | 0,9 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Odległość wyłączania | 3 mm … 45 mm,2 x BP 10 = 3 mm,BP 34 = 15 mm,BP 20 = 10 mm,BP 31 = 10 mm,BP 11 = 15 mm,BP 12 = 20 mm,BP 21 = 45 mm,BP 22 N = 35 mm,BP 22 S = 35 mm,BE 20 = 10 mm | |
| Uwaga (odległość przełączania Sn) | Odległość zadziałania do 45 mm w zależności od zastosowanego magnesu i wersji czujnika. Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ. | |
| Powtarzalność R | 0,3 mm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 2 m | |
| Konektor | Kabel | |
| Przekrój żyły | 0,25 mm<sup>2</sup> | |
| Przekrój żyły | 23 AWG | |
| Materiał płaszcza kabla | LiYY | |
| Dane mechaniczne - Wymiary | ||
| Średnica czujnika | 10,7 mm | |
| Schlüsselweite | 17 SW | |
| Długość czujnika | 102 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +70 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Dane elektryczne | ||
| Napięcie przełączania, maksymalne | 200 VAC | |
| Napięcie przełączania, maksimum | 200 VDC | |
| Prąd przełączenia, maksimum | 1 A | |
| Zdolność przełączania, maksimum | 30 W | |
| Zdolność przełączania, maksimum | 30 VA | |
| Element przełączający | styk dwustabilny | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Kontaktrony | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | 2x BP 10,BP 34,BP 20,BP 31,BP 11,BP 12,BP 21,BP 22 S,BP 22 N,BE 20 | |
| Zalecenie (aktywator, osprzęt do dźwigów) | BP 10,2 x BP 10,BP 15,BP 34 | |
| Note | ||
| Uwaga (informacje ogólne) | Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N). Nie dotyczy zestyków bistabilnych,Przy montażu wyłącznika do powierzchni żelaznych należy użyć 20 mm warstwy materiału niemagnetycznego. | |
