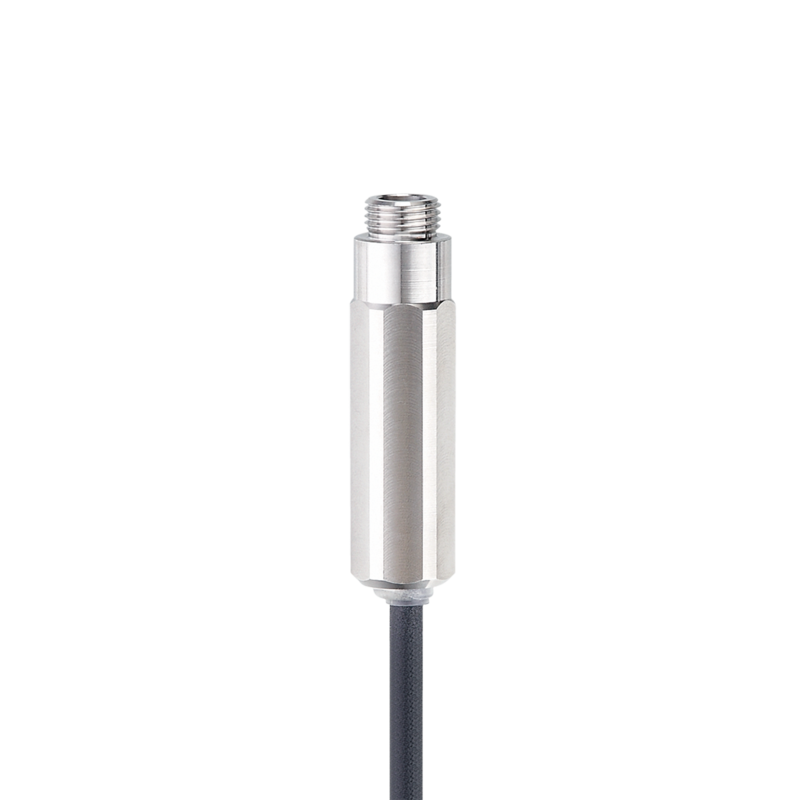

M9H211 - M9B2002-ARKG/B/AM/2M/ZH
Magnetyczny czujnik do pozycjonowania firmy IFM, obudowa M11, L = 56,5 mm, PNP/NPN/NO, przewód 2 m z PUR, IP67, 2-przewodowy, temp. otoczenia -25...85 °C, 10 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Odporność na ciśnienie do 350 bar
- Projektowany do zastosowań w detekcji nurnika
- Niewielka i wytrzymała obudowa ze stali nierdzewnej
- Spłaszczenia dla klucza ułatwiające montaż
- Wysoka odporność na wstrząsy i wibracje dla zastosowań mobilnych
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Wymiary [mm] | M11 x 1 / L = 56,5 | |
| Aplikacja | ||
| Aplikacja | smarownica z tłokiem | |
| Media | Wykrywa ferromagnetyki | |
| Wytrzymałość na ciśnienie [bar] | 350 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...36 DC | |
| Napięcie znamionowe izolacji [V] | 60 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 300 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 5,9 | |
| Minimalny prąd obciążenia [mA] | 5 | |
| Maks. prąd upływu [mA] | 0,8 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 10 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| zakres = | ||
| Realny zasięg działania Sr [mm] | 2 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...1,62 | |
| Dokładność / odchylenie | ||
| Histereza [% z Sr] | 3...15 | |
| Warunki pracy | ||
| temp. otoczenia [°C] | -25...85 | |
| Ochrona | IP67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m 80...2000 MHz | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V 0,15...80 MHz | |
| EN 61000-4-8 | 30 A/m | |
| EN 55011 | klasa B | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 50x 20 g / 10...3000 Hz -20 °C | |
| EN 60068-2-6 Fc | 50x 20 g / 10...3000 Hz +50 °C | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 3 x 100 g 11 ms / -25 °C | |
| EN 60068-2-27 Ea | 3 x 100 g 11 ms / +85 °C | |
| Próba udarowa ciągła | ||
| EN 60068-2-27 Ea | 4000 x 40 g 6 ms / -20 °C / 50 °C | |
| MTTF [lata] | 830 | |
| Dane mechaniczne | ||
| Waga [g] | 108,7 | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M11 x 1 / L = 56,5 | |
| Opis gwintu | M11 x 1 | |
| Materiał | powierzchnia aktywna: stal nierdzewna (1.4404 / 316L), obudowa: stal nierdzewna (1.4404 / 316L), zaślepka: TPU | |
| Moment dokręcający [Nm] | <, 18 | |
| Przyłącze procesowe | połączenie gwintowane M11 x 1 gwint zewnętrzny | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | LED, kolor żółty | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PUR, 2 x 0,34 mm2 | |
