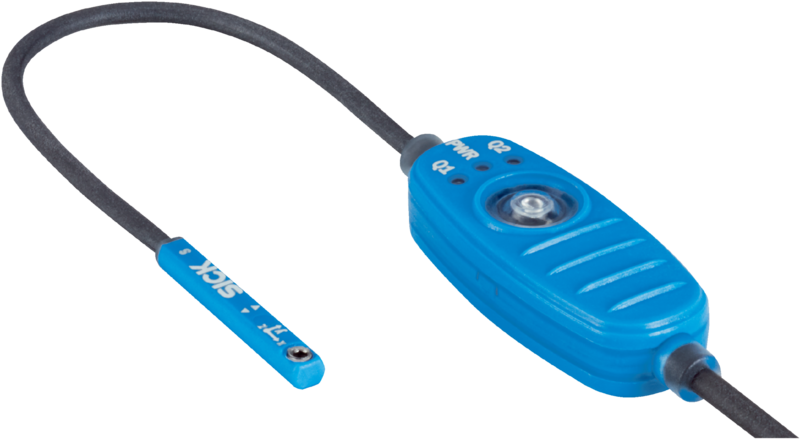

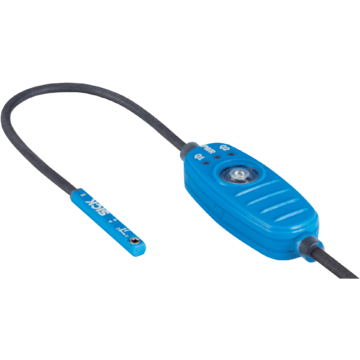

MPS-G50CSH15D31DZZ - 1127843
Magnetyczny czujnik położenia SICK ze złączem M8, zakres pomiarowy 50 mm, wyjście IO-Link, powtarzalność 0,05 mm, rozdzielczość 0,01 mm, Teach-in, obudowa PA, IP67, wskaźnik LED.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki do siłowników, MPS-G, MPS-G50CSH15D31DZZ, Typ przyłącza: Przewód z wtykiem, M8, 4-biegunowy, ze złączem radełkowanym, 0,5 m, Funkcja wyjścia: IO-Link, Zakres pomiarowy: 50 mm, Zalecany producent rowka: SMC, Schunk, PHD, Bimba, Funkcjonalność diagnostyczna: Diagnostyka elementu wykonawczego, Smart Sensor: Enhanced Sensing, Efficient Communication, Diagnostyka, Interfejs komunikacyjny: IO-Link
| Cechy | ||
|---|---|---|
| Budowa cylindryczna | Rowek ceowy | |
| Zalecany producent rowka | SMC, Schunk, PHD, Bimba | |
| Zakres detekcji | 0 mm ... 50 mm | |
| Budowa siłownika z adapterem | Siłownik z rowkiem T Siłownik okrągły Siłowniki profilowe i siłowniki ze szpilkami ściągającymi |
|
| Zakres pomiarowy | 50 mm | |
| Długość obudowy | 25 mm | |
| Wyjście przełączające | 2 x przeciwtakt (push-pull): PNP/NPN | |
| Funkcja wyjścia | IO-Link | |
| Wykonanie elektryczne | DC 4-przewodowe | |
| Stopień ochrony | IP67 | |
| Rodzaj ustawiania | ||
| Przycisk Teach-in | Inicjalizacja Dynamic Teach dla 1 do 3 punktów przełączania Ręczne programowanie od 1 do 3 punktów przełączania (wyjścia cyfrowe) Dostosowywanie przekroczenia odległości na punkt przełączania Resetowanie punków przełączania |
|
| IO-Link | Konfigurowanie do 8 punktów przełączania | |
| Funkcjonalność diagnostyczna | Diagnostyka elementu wykonawczego | |
| Cechy szczególne | Bezpieczny montaż przy całkowitym schowaniu w rowku | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Spadek napięcia | ≤ 1 V | |
| Prąd stały Ia | ≤ 200 mA | |
| Klasa ochrony | III | |
| Czas opóźnienia przed zadziałaniem | 0,175 s | |
| Pobór mocy | ≤ 550 mW | |
| Wymagane natężenie pola magnetycznego stand. | 2 mT ... 20 mT | |
| Droga przemieszczenia | Konfigurowany | |
| Histereza | Konfigurowany | |
| Rozdzielczość stand. | 0,01 mm | |
| Błąd liniowości stand. | 0,3 mm | |
| Powtarzalność stand. | 0,05 mm | |
| Czas próbkowania stand. | 1 ms | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Wskaźnik LED stanu przełączania | Tak | |
| Cyfrowe wyjście przełączające | Tak | |
| Funkcja uczenia Teach-in | Tak | |
| Temperatura otoczenia podczas pracy | –20 °C ... +70 °C | |
| Odporność na udary i drgania | 30 g, 11 ms / 10 … 55 Hz, 1 mm | |
| EMC | Wg EN 60947-5-2 | |
| Typ przyłącza | Przewód z wtykiem, M8, 4-biegunowy, ze złączem radełkowanym, 0,5 m | |
| Typ przyłącza – szczegóły | ||
| Przekrój poprzeczny przewodu | 0,08 mm² | |
| Średnica przewodu | Ø 2,6 mm | |
| Promień gięcia | W stanie ruchomym > 10 x średnica przewodu Przy nieruchomym ułożeniu przewodu > 5 x średnica przewodu |
|
| Wyprowadzenie przewodu | Osiowe | |
| Przewód łączący elementu obsługowego | ||
| Typ przyłącza | Przewód 4-żyłowy, 0,1 m | |
| Przewód łączący elementu obsługowego szczegół | ||
| Przekrój poprzeczny przewodu | 0,09 mm² | |
| Średnica przewodu | Ø 2,2 mm | |
| Promień gięcia | W stanie ruchomym > 10 x średnica przewodu Przy nieruchomym ułożeniu przewodu > 5 x średnica przewodu |
|
| Wyprowadzenie przewodu | Osiowe | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, PA, wzmocniony | |
| Przewód | PUR | |
| Element obsługowy | Tworzywo sztuczne, TPU, wzmocnione | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 358 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejs komunikacyjny | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM3 | |
| Czas cyklu | 1 ms | |
| Długość danych procesowych | 32 Bit | |
| Struktura danych procesowych | Bit 0 ... 7 = sygnał przełączający Qint1 – Qint8 (lub do 8 powiadomień alarmowych) Bit 16 ... 31 = pozycja (w x10 µm) |
|
| Diagnostyka | ||
| Diagnostyka elementu wykonawczego | ||
| Dane statusu | Liczba cykli, czas przesuwu, pokonany skok siłownika, czas przebywania, prędkość tłoka, powiadomienia alarmowe | |
| Natężenie pola magnetycznego | 2 mT ... 18 mT | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270104 | |
| ECLASS 5.1.4 | 27270104 | |
| ECLASS 6.0 | 27270104 | |
| ECLASS 6.2 | 27270104 | |
| ECLASS 7.0 | 27270104 | |
| ECLASS 8.0 | 27270104 | |
| ECLASS 8.1 | 27270104 | |
| ECLASS 9.0 | 27270104 | |
| ECLASS 10.0 | 27270104 | |
| ECLASS 11.0 | 27270104 | |
| ECLASS 12.0 | 27274301 | |
| ETIM 5.0 | EC002544 | |
| ETIM 6.0 | EC002544 | |
| ETIM 7.0 | EC002544 | |
| ETIM 8.0 | EC002544 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 32.000 g | |
| Masa jednostkowa netto | 32 g | |
| Jednostka objętości | 224 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084527913 | |
