C4IT-03014ABA01KA0 - 1094833

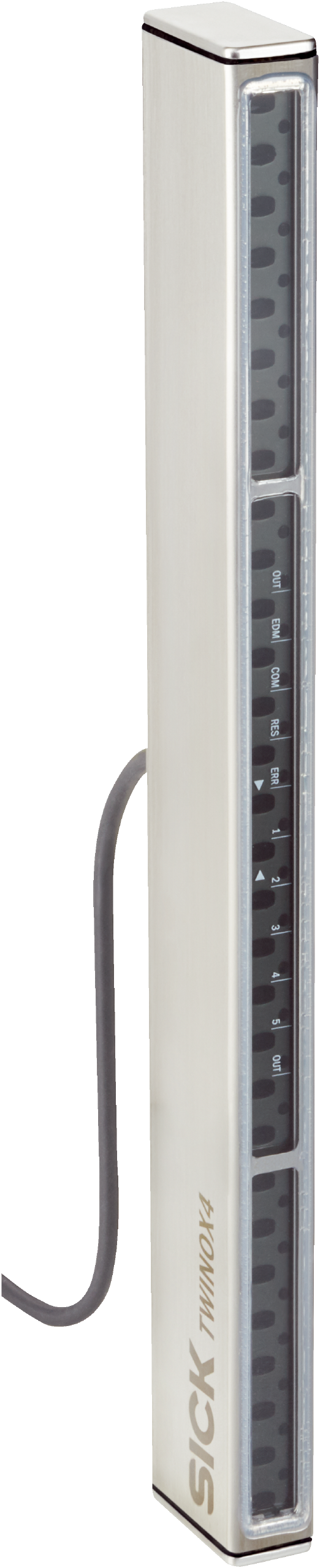

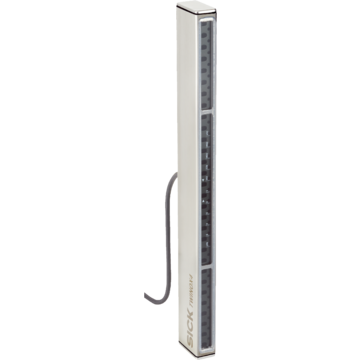

Optoelektroniczna kurtyna bezpieczeństwa SICK, rozdzielczość 14 mm, wysokość pola ochronnego 300 mm, zasięg 4,5 m, IP65/IP67, Typ 4, kategoria 4 PL e, przewód 10 m, obudowa stal nierdzewna V4A, wyjścia PNP, SIL3.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Optoelektroniczne kurtyny bezpieczeństwa, TWINOX4, C4IT-03014ABA01KA0, Rozdzielczość: 14 mm, Zasięg: 4,5 m, Wysokość pola ochronnego: 300 mm, Typ przyłącza: Przewód podłączeniowy (10 m) z otwartym końcem przewodu, 5-żyłowy, Stopień ochrony: IP65, IP67, Materiał obudowy: Stal nierdzewna V4A (1.4404, 316L), Materiał szybki przedniej: Hartowane chemicznie szkło float, Zakres dostawy: 1 urządzenie Twin-Stick ze wstępnie zamontowanym przewodem podłączeniowym, 10 m, Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa, Instrukcja bezpieczeństwa, instrukcja montażu, Instrukcja eksploatacji do pobrania
| Cechy | ||
|---|---|---|
| Część systemowa | 1 Twin-Stick | |
| Rozdzielczość | 14 mm | |
| Wysokość pola ochronnego | 300 mm | |
| Zasięg | 4,5 m | |
| Czas odpowiedzi | 14 ms | |
| Zakres dostawy | 1 urządzenie Twin-Stick ze wstępnie zamontowanym przewodem podłączeniowym, 10 m Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa Instrukcja bezpieczeństwa Instrukcja montażu Instrukcja eksploatacji do pobrania |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| Typ | Typ 4 (IEC 61496-1) | |
| Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) | |
| Kategoria | Kategoria 4 (ISO 13849-1) | |
| Poziom zapewnienia bezpieczeństwa | PL e (ISO 13849-1) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 4,3 x 10–9 | |
| TM (okres użytkowania) | 20 lat(a) (ISO 13849-1) | |
| Bezpieczny stan w przypadku usterki | Co najmniej jedno urządzenie OSSD jest wyłączone | |
| Interfejsy | ||
| Podłączenie systemu | ||
| Typ przyłącza | Przewód podłączeniowy (10 m) z otwartym końcem przewodu, 5-żyłowy | |
| Dopuszczalna długość przewodów | ≤ 20 m | |
| Dopuszczalny przekrój przewodu | ≥ 0,34 mm² | |
| Wskaźniki | LEDs | |
| Instalacja elektryczna | ||
| Klasa ochrony | III (IEC 61140) | |
| Napięcie zasilania UV | 24 V DC (19,2 V ... 28,8 V) | |
| Tętnienia resztkowe | ≤ 10 % | |
| Pobór prądu | Ok. 161 mA | |
| Typowy pobór mocy | 3,1 W (DC) | |
| Wyjścia bezpieczeństwa (OSSD) | ||
| Rodzaj wyjścia | Półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego | |
| Stan WŁ., napięcie załączające HIGH | 24 V DC (UV – 2,25 V DC ... UV) | |
| Stan WYŁ., napięcie załączające LOW | ≤ 2 V DC | |
| Obciążalność prądowa na każde OSSD | ≤ 300 mA | |
| Mechanika | ||
| Przekrój poprzeczny obudowy | 40,5 mm x 20 mm | |
| Materiał obudowy | Stal nierdzewna V4A (1.4404, 316L) | |
| Średnia chropowatość Ra | ≤ 0,8 µm | |
| Materiał szybki przedniej | Hartowane chemicznie szkło float | |
| Materiał zaślepek | Stal nierdzewna V4A (1.4404, 316L) | |
| Materiał uszczelek | EPDM | |
| Materiał płytek obwodów drukowanych | Wzmacniana włóknem szklanym żywica epoksydowa ze środkiem zmniejszającym palność TBBPA | |
| Materiał zewnętrzny przewodu podłączeniowego | TPU (PUR) | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP65 (IEC 60529) IP67 (IEC 60529) |
|
| Temperatura otoczenia pracy | –20 °C ... +55 °C | |
| Temperatura składowania | –25 °C ... +70 °C | |
| Wilgotność powietrza | 15 % ... 95 %, bez kondensacji | |
| Odporność na drgania | 5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6) | |
| Odporność na wstrząsy | 15 g / 6 ms (EN 60068-2-27) | |
| Klasa | 3M4 (IEC TR 60721-4-3) | |
| Odporność na drgania | 5 g, 10 Hz ... 55 Hz (IEC 60068-2-6) | |
| Odporność na wstrząsy | 10 g, 16 ms (EN 60068-2-27) | |
| Inne dane | ||
| Długość fali | 850 nm | |
| Rodzaj światła | Bliska podczerwień (NIR) – światło niewidzialne | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat ULus | Tak | |
| Certyfikat cUL | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272704 | |
| ECLASS 5.1.4 | 27272704 | |
| ECLASS 6.0 | 27272704 | |
| ECLASS 6.2 | 27272704 | |
| ECLASS 7.0 | 27272704 | |
| ECLASS 8.0 | 27272704 | |
| ECLASS 8.1 | 27272704 | |
| ECLASS 9.0 | 27272704 | |
| ECLASS 10.0 | 27272704 | |
| ECLASS 11.0 | 27272704 | |
| ECLASS 12.0 | 27272704 | |
| ETIM 5.0 | EC002549 | |
| ETIM 6.0 | EC002549 | |
| ETIM 7.0 | EC002549 | |
| ETIM 8.0 | EC002549 | |
| UNSPSC 16.0901 | 46171620 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.055 kg | |
| Masa jednostkowa netto | 1.055 kg | |
| Jednostka objętości | 2425.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084428517 | |
