C4IT-04214ABA01KA0 - 1094834

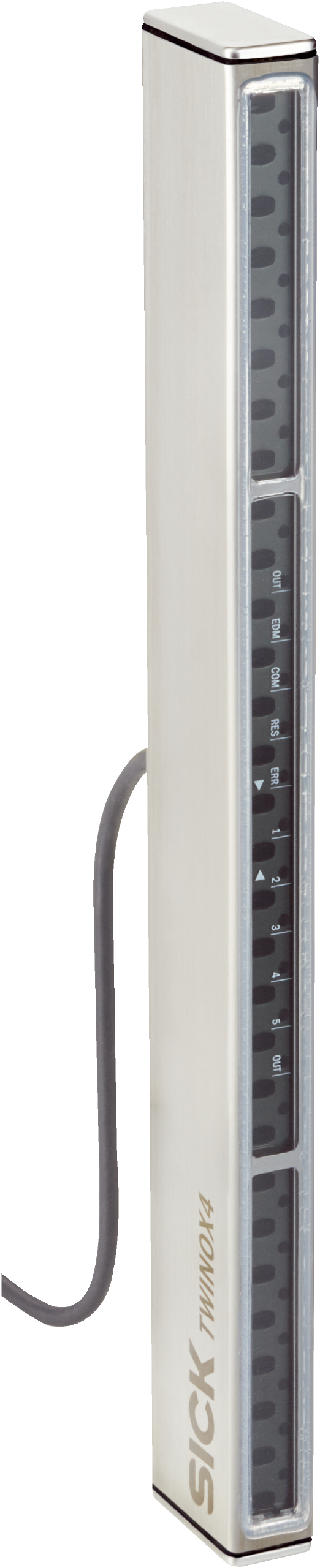

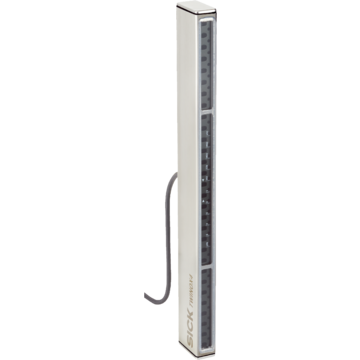

Optoelektroniczna kurtyna bezpieczeństwa SICK, rozdzielczość 14 mm, wysokość pola ochronnego 420 mm, zasięg 4,5 m, IP65/IP67, Typ 4, kategoria 4 PL e, przewód 10 m, obudowa stal nierdzewna V4A, wyjścia PNP, SIL3.

Kod produktu: C4IT-04214ABA01KA0
Oznaczenie producenta: 1094834
Producent: SICK
Kategoria: Ochrona palca

Dodaj do porównania

1 842,00 €

2 265,66 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Optoelektroniczne kurtyny bezpieczeństwa, TWINOX4, C4IT-04214ABA01KA0, Rozdzielczość: 14 mm, Zasięg: 4,5 m, Wysokość pola ochronnego: 420 mm, Typ przyłącza: Przewód podłączeniowy (10 m) z otwartym końcem przewodu, 5-żyłowy, Stopień ochrony: IP65, IP67, Materiał obudowy: Stal nierdzewna V4A (1.4404, 316L), Materiał szybki przedniej: Hartowane chemicznie szkło float, Zakres dostawy: 1 urządzenie Twin-Stick ze wstępnie zamontowanym przewodem podłączeniowym, 10 m, Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa, Instrukcja bezpieczeństwa, instrukcja montażu, Instrukcja eksploatacji do pobrania

Cechy
<>Część systemowa</>		<>1 Twin-Stick</>
<>Rozdzielczość</>		<>14 mm</>
<>Wysokość pola ochronnego</>		<>420 mm</>
<>Zasięg</>		<>4,5 m</>
<>Czas odpowiedzi</>		<>14 ms</>
<>Zakres dostawy</>		<>1 urządzenie Twin-Stick ze wstępnie zamontowanym przewodem podłączeniowym, 10 m</> <>Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa</> <>Instrukcja bezpieczeństwa</> <>Instrukcja montażu</> <>Instrukcja eksploatacji do pobrania</>
Charakterystyka bezpieczeństwa technicznego
<>Typ</>		<>Typ 4 (IEC 61496-1)</>
<>Poziom nienaruszalności bezpieczeństwa</>		<>SIL 3 (IEC 61508)</>
<>Kategoria</>		<>Kategoria 4 (ISO 13849-1)</>
<>Poziom zapewnienia bezpieczeństwa</>		<>PL e (ISO 13849-1)</>
<>PFH_D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</>		<>4,3 x 10^–9</>
<>T_M (okres użytkowania)</>		<>20 lat(a) (ISO 13849-1)</>
<>Bezpieczny stan w przypadku usterki</>		<>Co najmniej jedno urządzenie OSSD jest wyłączone</>
Interfejsy
Podłączenie systemu
	<>Typ przyłącza</>	<>Przewód podłączeniowy (10 m) z otwartym końcem przewodu, 5-żyłowy</>
	<>Dopuszczalna długość przewodów</>	<>≤ 20 m</>
	<>Dopuszczalny przekrój przewodu</>	<>≥ 0,34 mm²</>
<>Wskaźniki</>		<>LEDs</>
Instalacja elektryczna
<>Klasa ochrony</>		<>III (IEC 61140)</>
<>Napięcie zasilania U_V</>		<>24 V DC (19,2 V ... 28,8 V)</>
<>Tętnienia resztkowe</>		<>≤ 10 %</>
<>Pobór prądu</>		<>Ok. 193 mA</>
<>Typowy pobór mocy</>		<>3,7 W (DC)</>
Wyjścia bezpieczeństwa (OSSD)
	<>Rodzaj wyjścia</>	<>Półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego</>
	<>Stan WŁ., napięcie załączające HIGH</>	<>24 V DC (U_V – 2,25 V DC ... U_V)</>
	<>Stan WYŁ., napięcie załączające LOW</>	<>≤ 2 V DC</>
	<>Obciążalność prądowa na każde OSSD</>	<>≤ 300 mA</>
Mechanika
<>Przekrój poprzeczny obudowy</>		<>40,5 mm x 20 mm</>
<>Materiał obudowy</>		<>Stal nierdzewna V4A (1.4404, 316L)</>
<>Średnia chropowatość R_a</>		<>≤ 0,8 µm</>
<>Materiał szybki przedniej</>		<>Hartowane chemicznie szkło float</>
<>Materiał zaślepek</>		<>Stal nierdzewna V4A (1.4404, 316L)</>
<>Materiał uszczelek</>		<>EPDM</>
<>Materiał płytek obwodów drukowanych</>		<>Wzmacniana włóknem szklanym żywica epoksydowa ze środkiem zmniejszającym palność TBBPA</>
<>Materiał zewnętrzny przewodu podłączeniowego</>		<>TPU (PUR)</>
Dane dotyczące otoczenia
<>Stopień ochrony</>		<>IP65 (IEC 60529)</> <>IP67 (IEC 60529)</>
<>Temperatura otoczenia pracy</>		<>–20 °C ... +55 °C</>
<>Temperatura składowania</>		<>–25 °C ... +70 °C</>
<>Wilgotność powietrza</>		<>15 % ... 95 %, bez kondensacji</>
<>Odporność na drgania</>		<>5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)</>
<>Odporność na wstrząsy</>		<>15 g / 6 ms (EN 60068-2-27)</>
<>Klasa</>		<>3M4 (IEC TR 60721-4-3)</>
<>Odporność na drgania</>		<>5 g, 10 Hz ... 55 Hz (IEC 60068-2-6)</>
<>Odporność na wstrząsy</>		<>10 g, 16 ms (EN 60068-2-27)</>
Inne dane
<>Długość fali</>		<>850 nm</>
<>Rodzaj światła</>		<>Bliska podczerwień (NIR) – światło niewidzialne</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>Moroccan declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>Certyfikat ULus</>		<>Tak</>
<>Certyfikat cUL</>		<>Tak</>
<>Certyfikat EC-Type-Examination</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27272704</>
<>ECLASS 5.1.4</>		<>27272704</>
<>ECLASS 6.0</>		<>27272704</>
<>ECLASS 6.2</>		<>27272704</>
<>ECLASS 7.0</>		<>27272704</>
<>ECLASS 8.0</>		<>27272704</>
<>ECLASS 8.1</>		<>27272704</>
<>ECLASS 9.0</>		<>27272704</>
<>ECLASS 10.0</>		<>27272704</>
<>ECLASS 11.0</>		<>27272704</>
<>ECLASS 12.0</>		<>27272704</>
<>ETIM 5.0</>		<>EC002549</>
<>ETIM 6.0</>		<>EC002549</>
<>ETIM 7.0</>		<>EC002549</>
<>ETIM 8.0</>		<>EC002549</>
<>UNSPSC 16.0901</>		<>46171620</>
Dane dotyczące cła
Masa jednostkowa		1.280 kg
Masa jednostkowa netto		1.28 kg
Jednostka objętości		3013.5 Cubic Centimetres (cm³)
Kraj pochodzenia		Węgry
EAN		4047084437113
